L’ÉCHAPPEMENT À DÉTENTE
Fabrication artisanale d’une roue d’échappement à détente.
Your content goes here. Edit or remove this text inline or in the module Content settings. You can also style every aspect of this content in the module Design settings and even apply custom CSS to this text in the module Advanced settings.

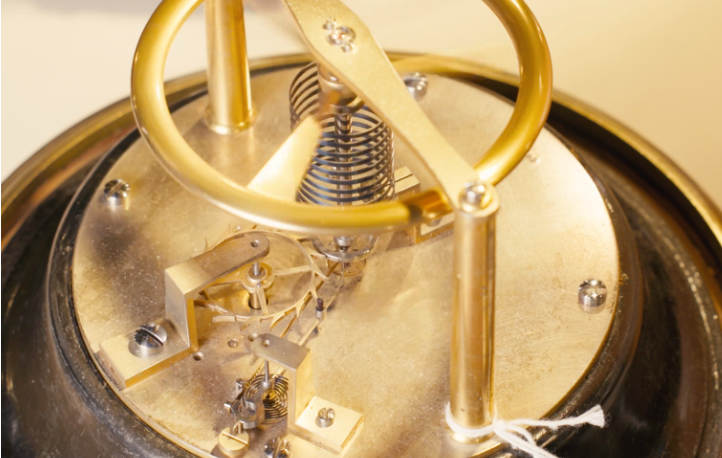

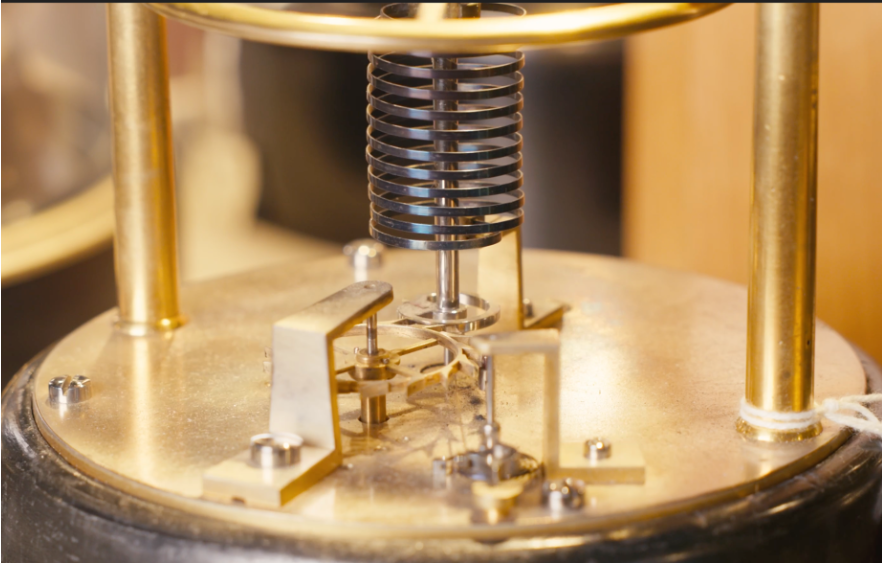

Modèle d’échappement à détente avec spiral cylindrique

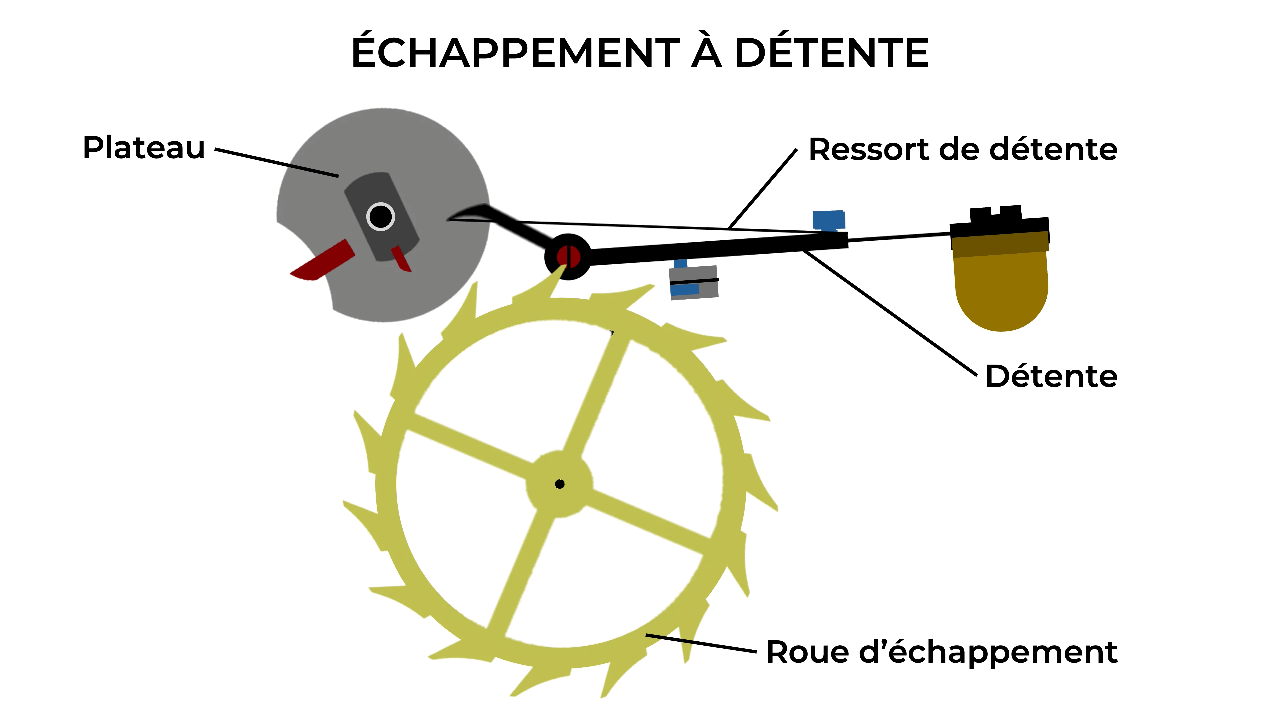

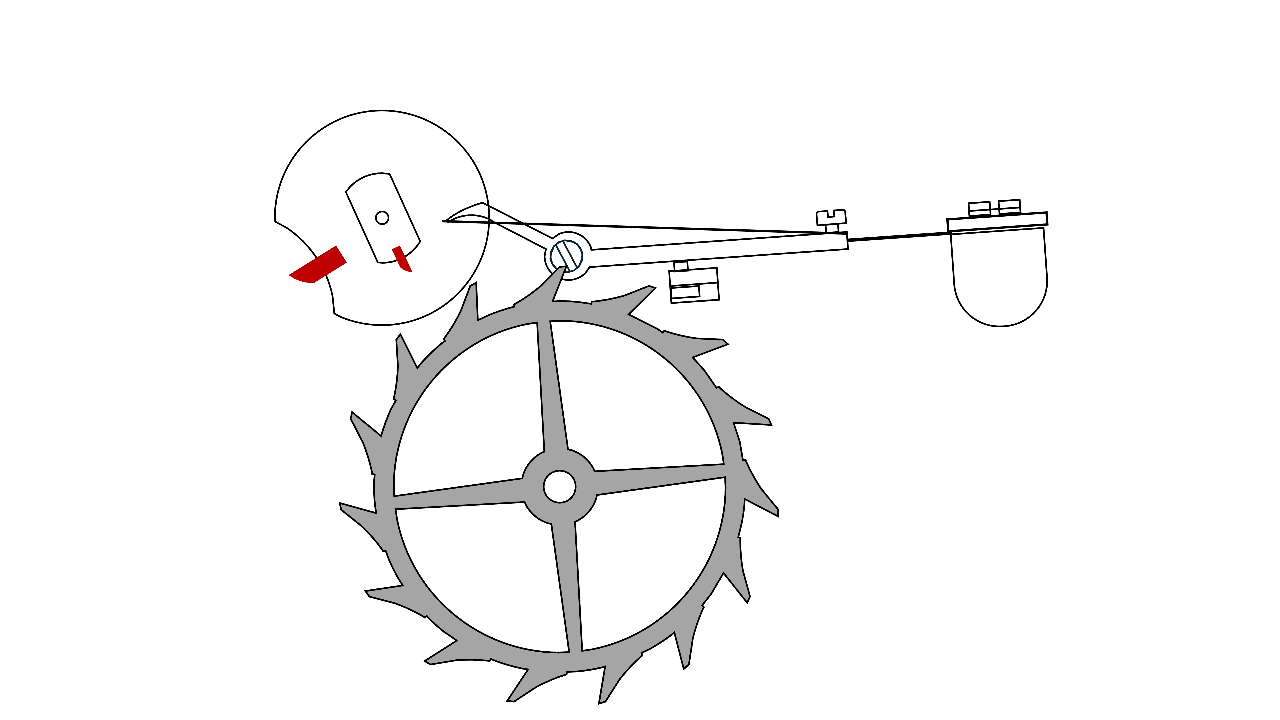

Échappement à détente (2.5Hz)
Vitesse 1:4
Échappement à détente (2.5Hz)
Vitesse normale
L’invention de l’échappement à détente est attribuée à Pierre Le Roy vers 1748, bien que son développement ait été perfectionné par Thomas Earnshaw et John Arnold au cours du XVIIIe siècle. Ces horlogers s’inscrivent dans une quête de précision dictée par les besoins de la navigation maritime, à une époque où la détermination exacte de la longitude représentait un enjeu stratégique majeur.
L’échappement à détente s’est rapidement imposé comme un choix privilégié pour les chronomètres de marine, grâce à sa très faible interférence avec le balancier. Utilisé jusqu’au début du XXe siècle, il est aujourd’hui rare dans l’horlogerie moderne, bien que certains artisans contemporains y recourent encore pour des pièces d’exception.
Figure 1
L’échappement à détente est le premier échappement libre à avoir été développé. En isolant la roue d’échappement pendant son repos, le balancier peut effectuer son arc supplémentaire en étant libre de tout contact et de tout frottement avec un élément de l’échappement. Il s’agit d’un échappement à un coup perdu, car une seule impulsion par oscillation est transmise au balancier.
La roue d’échappement compte généralement 15 dents et est fabriquée en or voire en laiton ou en maillechort.
La détente sert au repos de la roue d’échappement. Elle est en acier et munie d’un ressort fin qui permet le dégagement de la roue d’échappement. Ce ressort est en or afin d’opposer le moins de résistance possible à la levée de dégagement – et donc au balancier – lors de l’alternance muette.
Il existe deux types de construction de détente: La détente à ressort dont la partie amincie fait office de ressort (telle que décrite ici). La détente pivotée est montée sur un axe pivoté et maintenue en appui contre sa butée par un ressort.
Figure 1

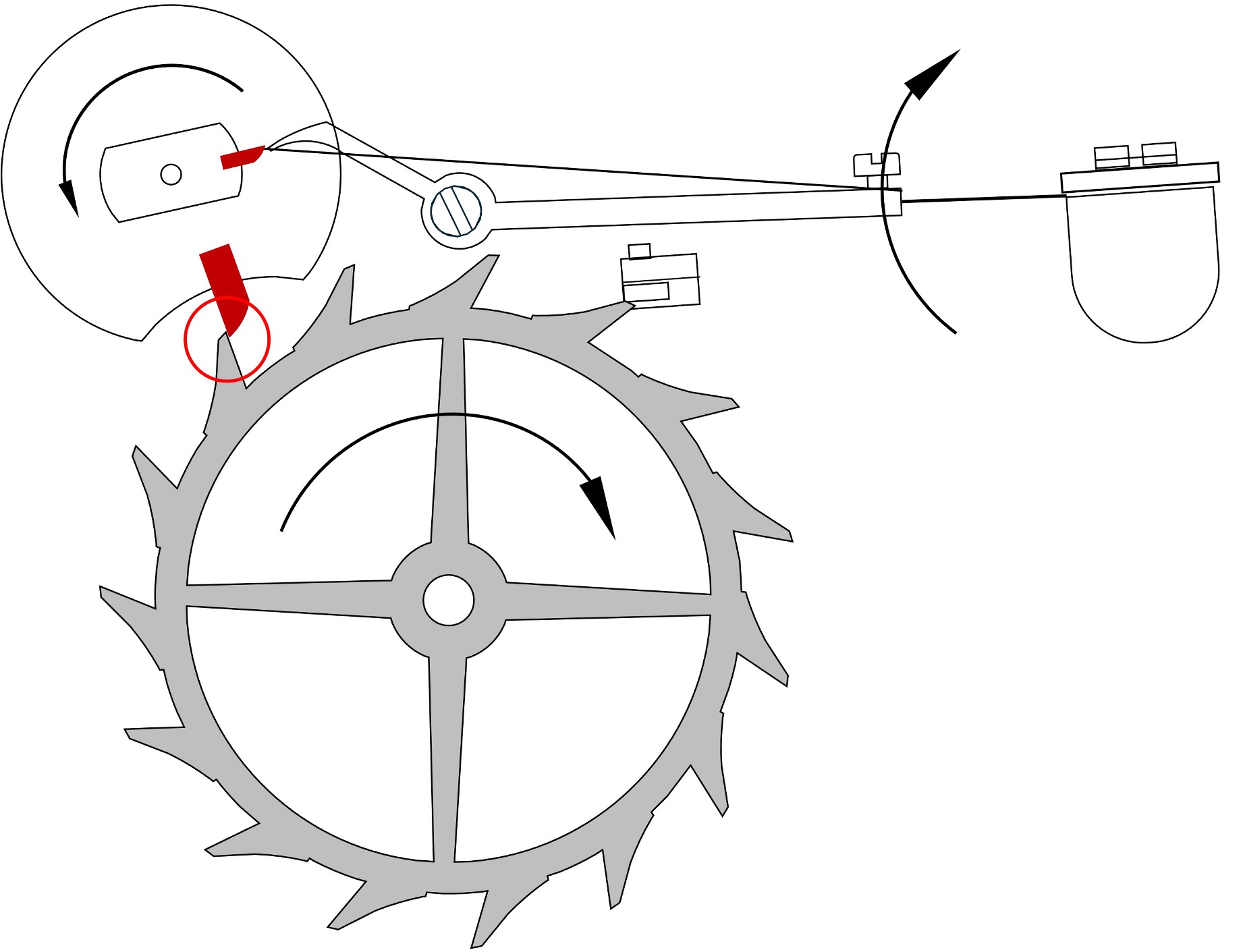

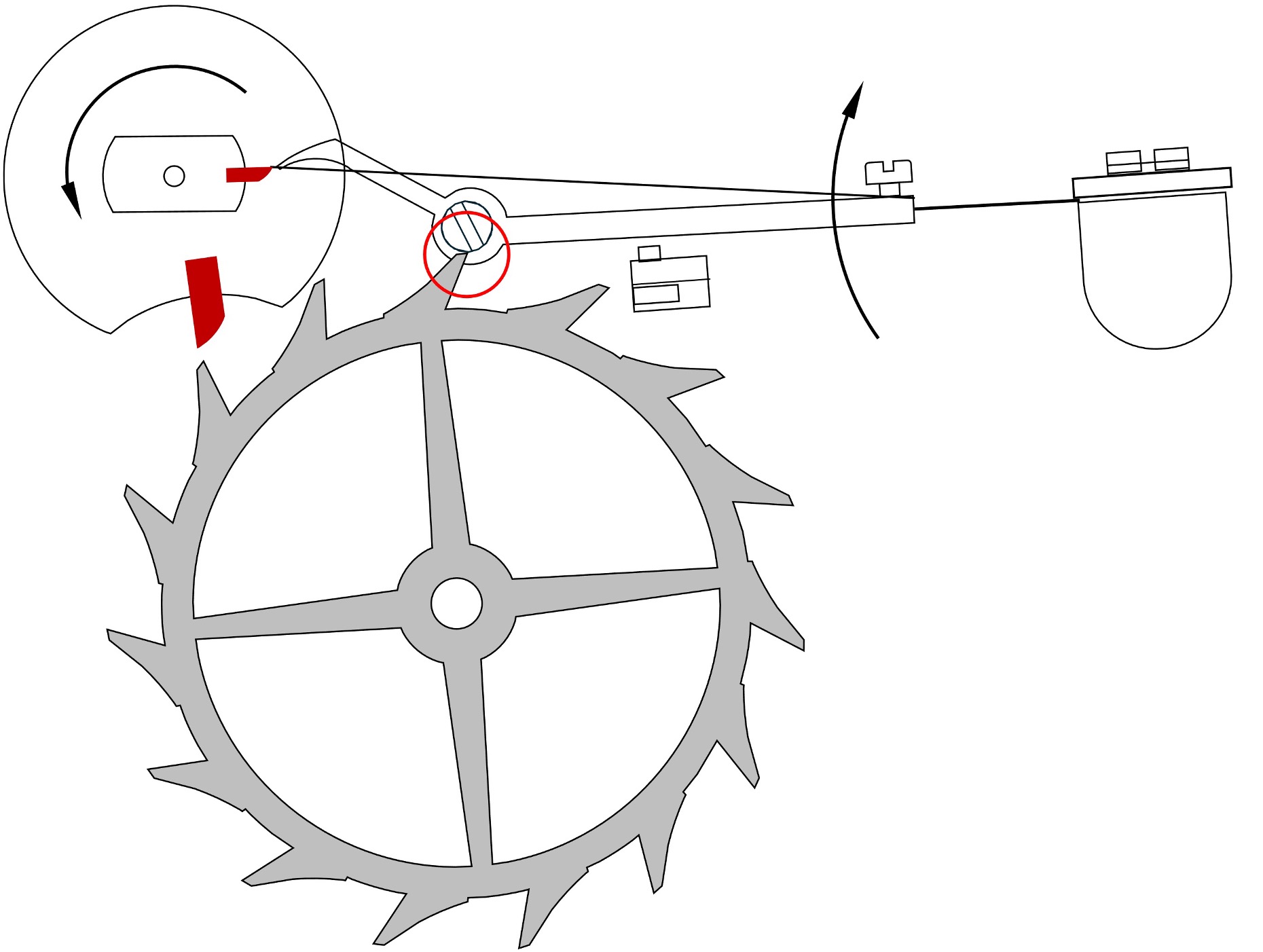

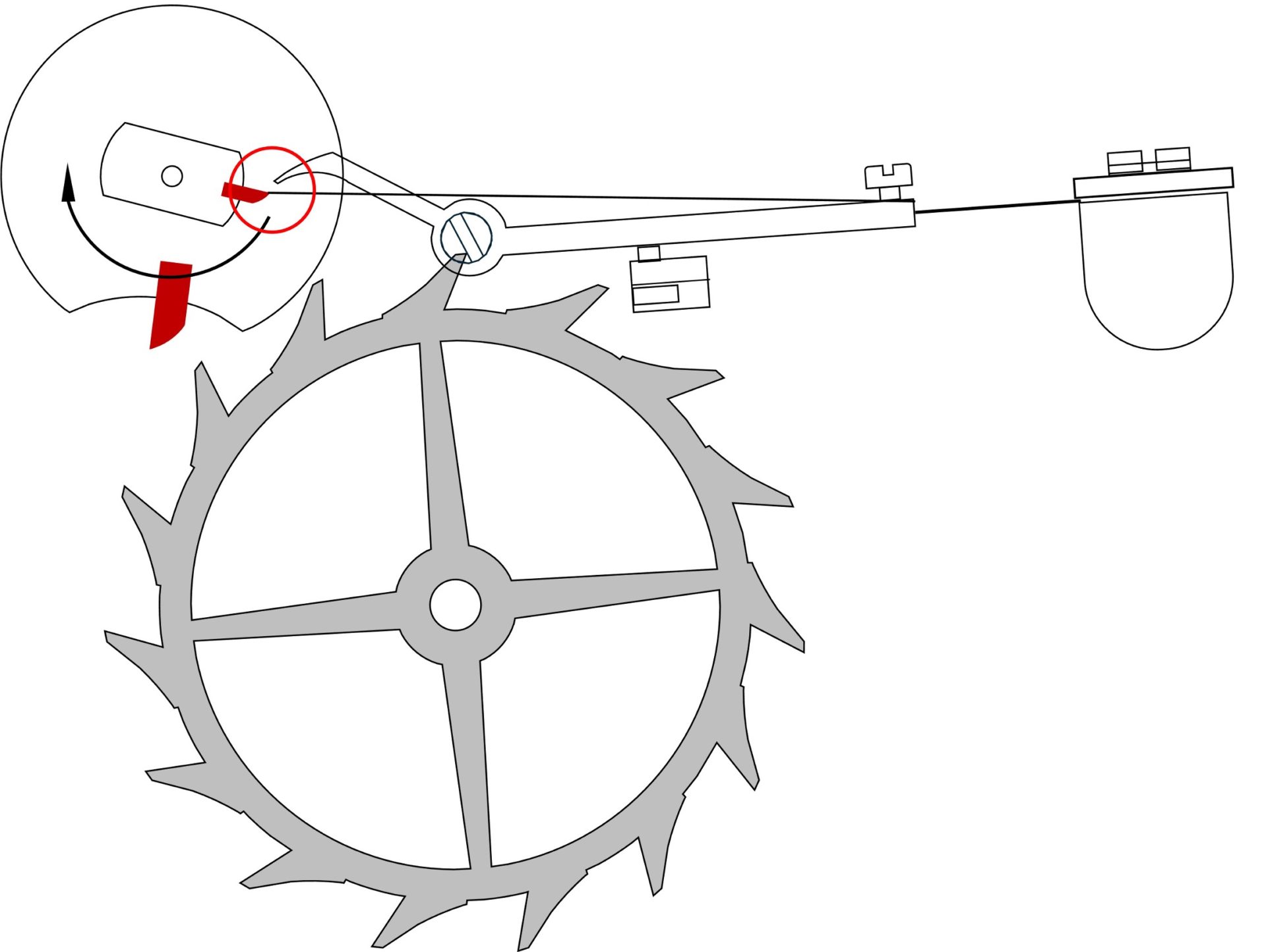

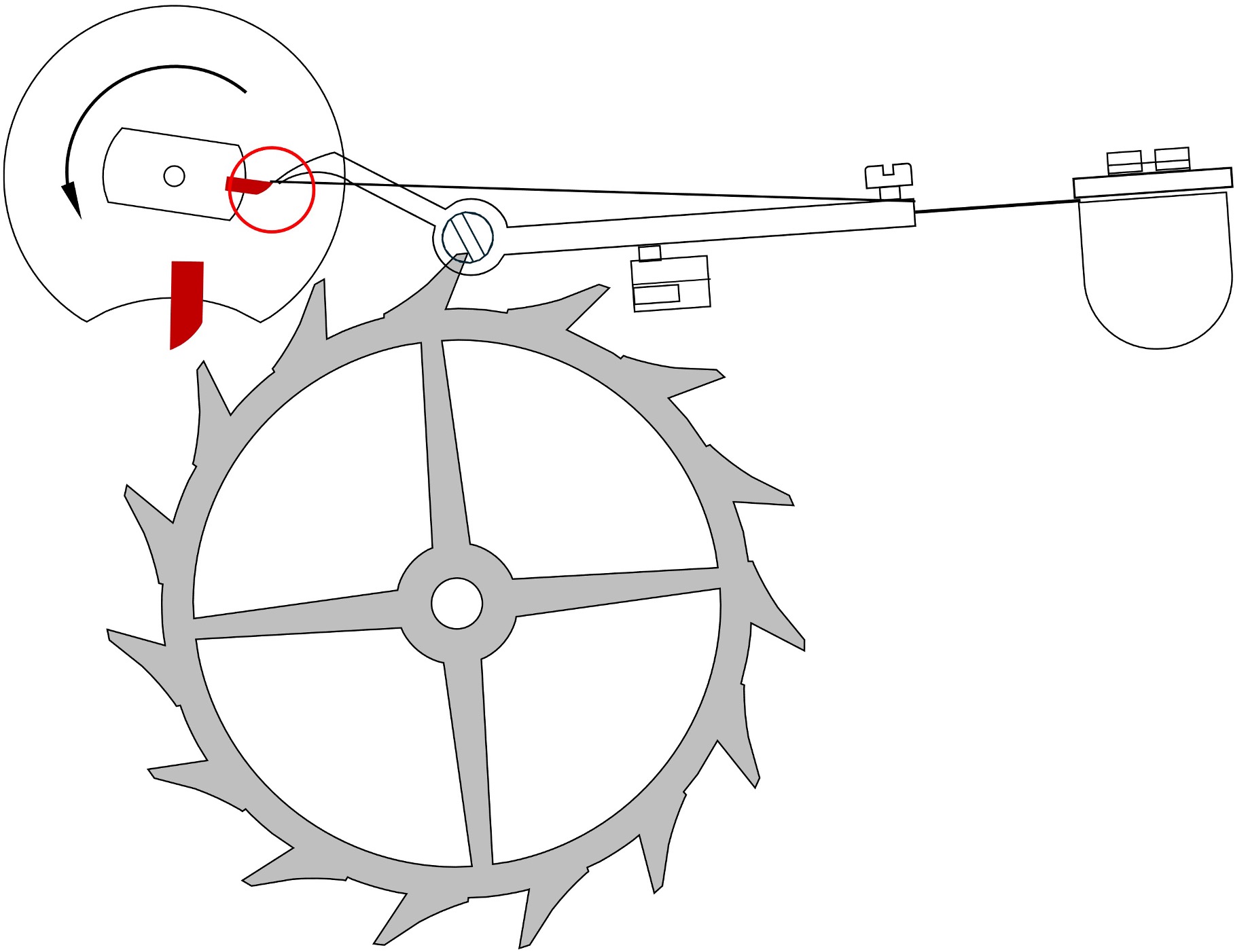

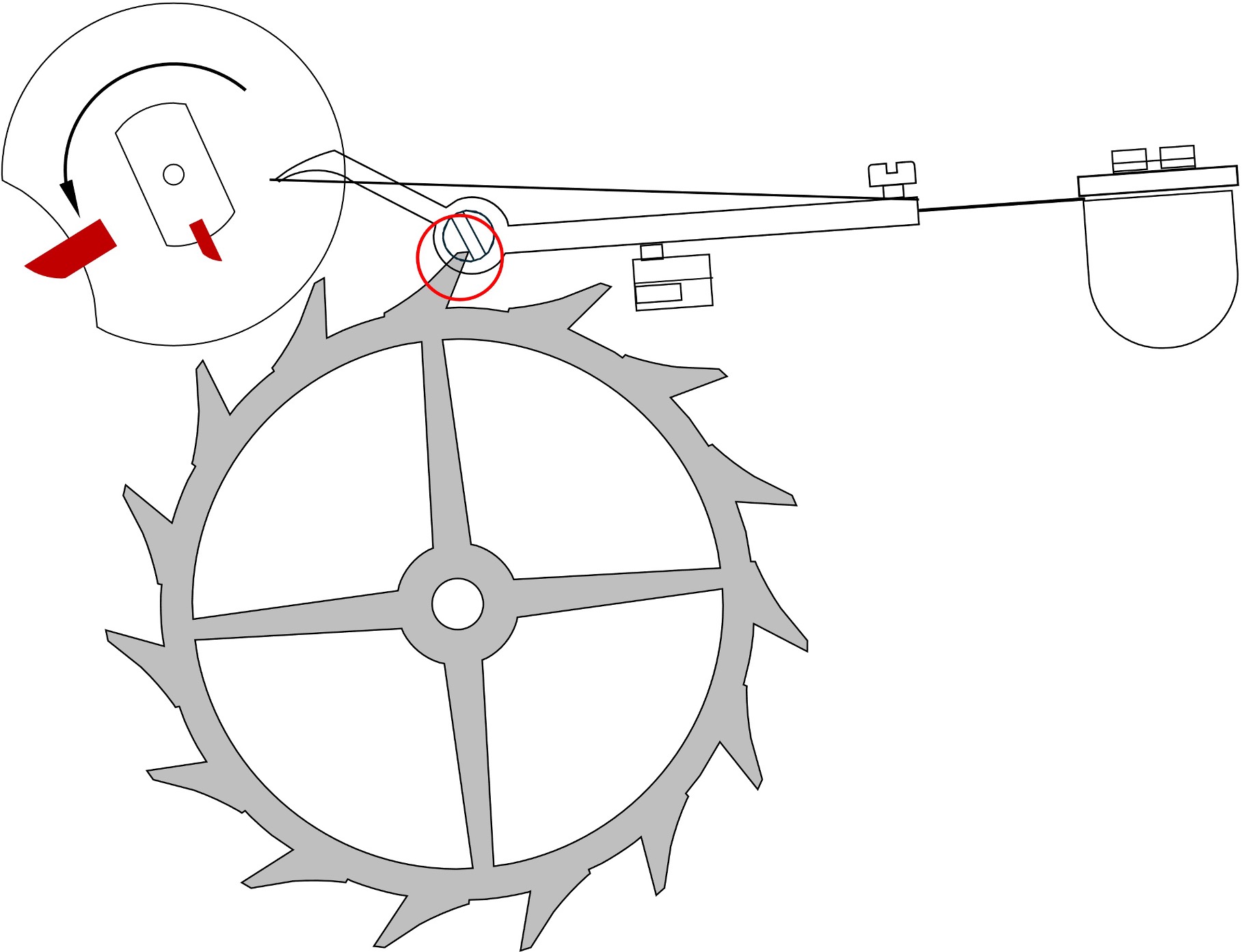

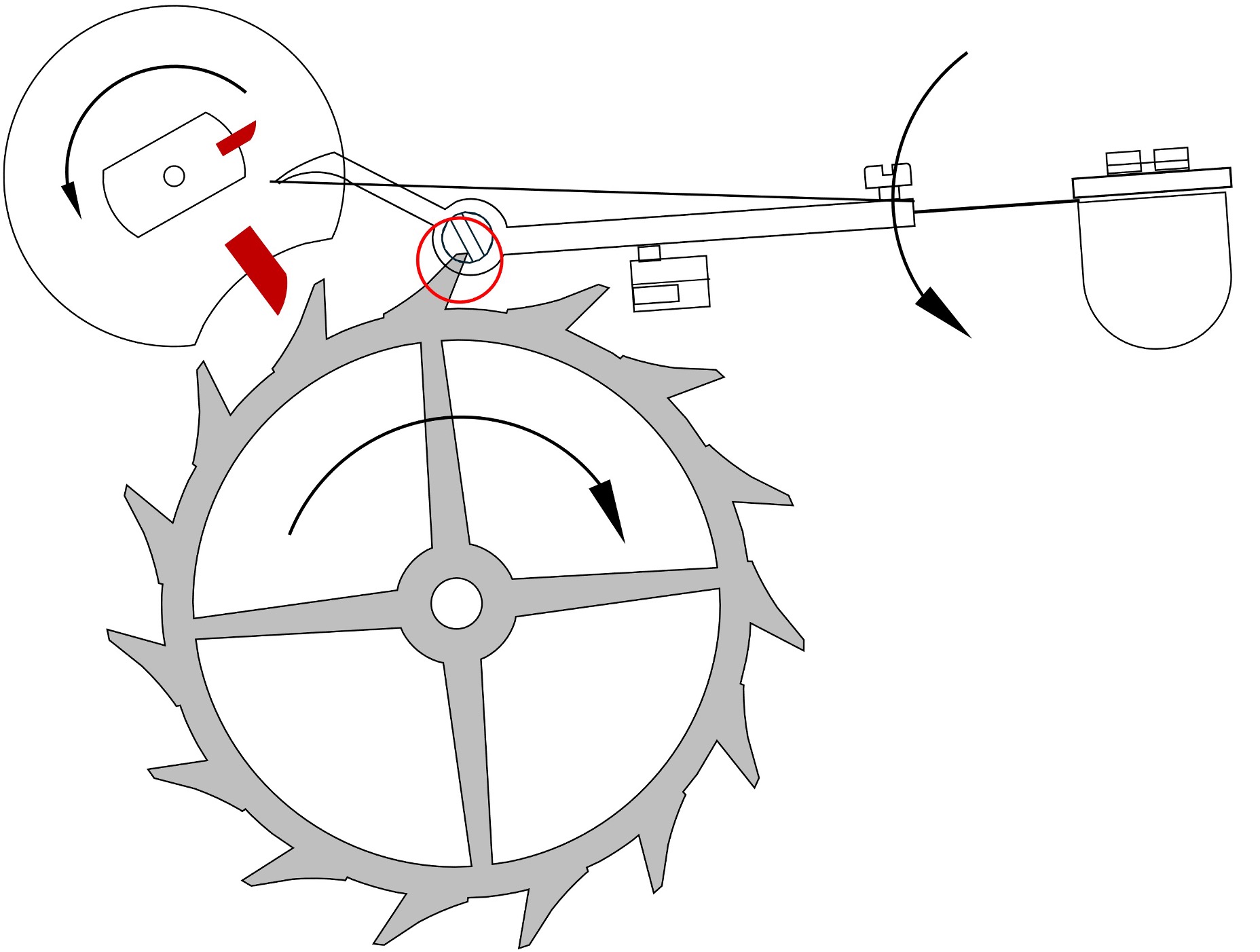

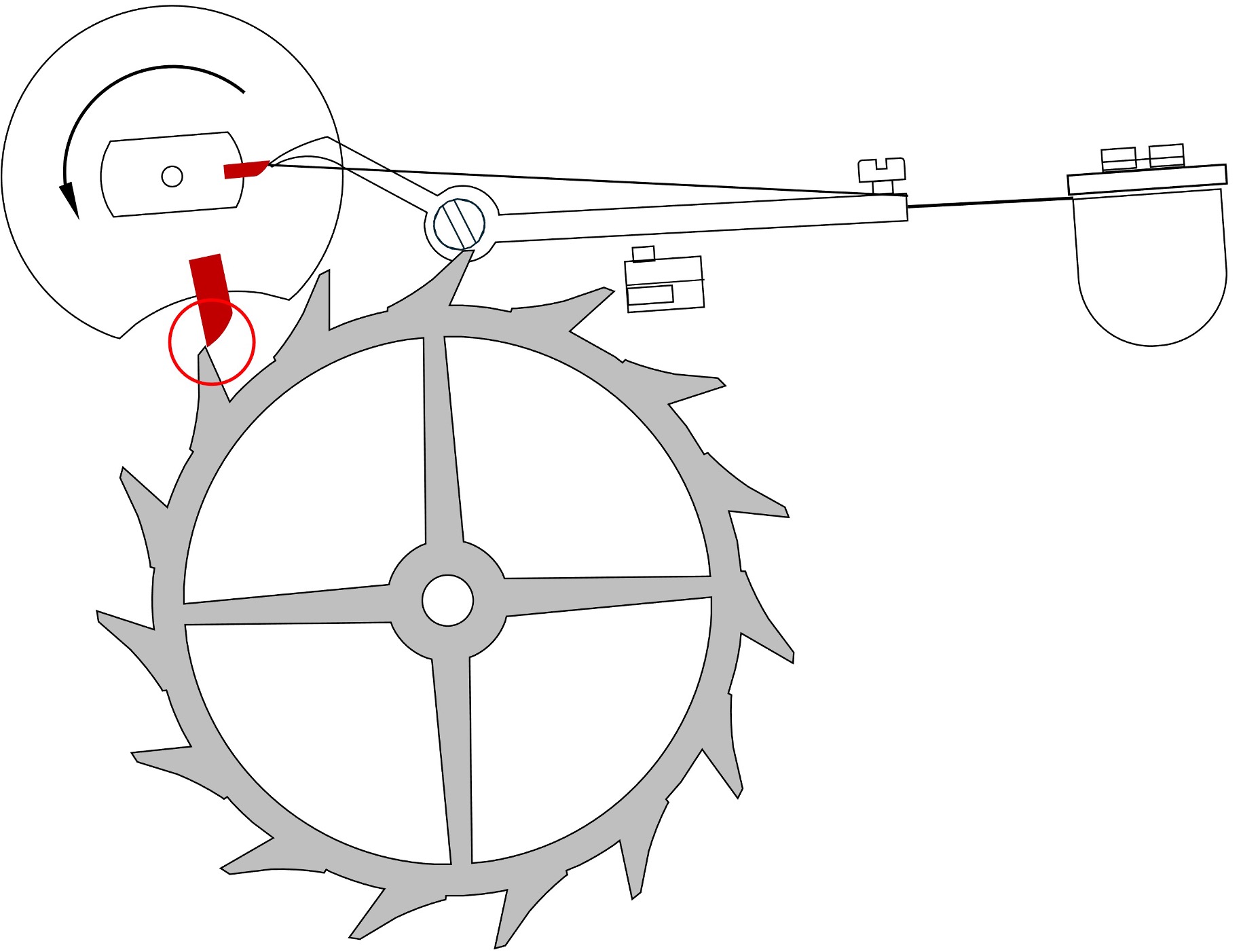

Le fonctionnement de l’échappement à détente repose sur le fait que la roue d’échappement ne transmet qu’une impulsion par oscillation. La détente permet de bloquer et de libérer ponctuellement la roue d’échappement. L’impulsion est donnée directement par la roue d’échappement au balancier. Aucune friction n’existe entre la roue d’échappement et le balancier lors des oscillations libres, ce qui maximise l’isochronisme du système.

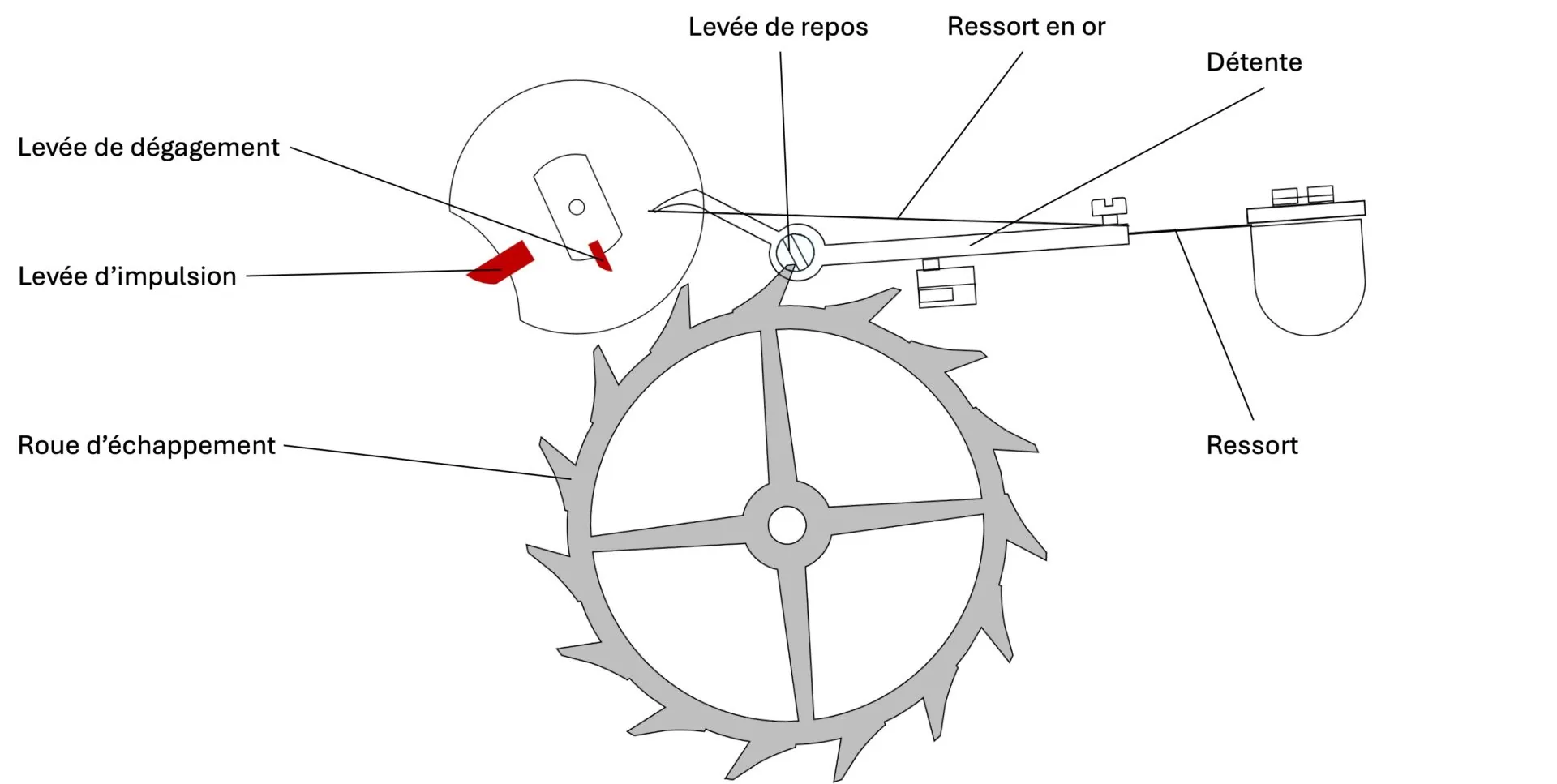

Les composants essentiels sont :
- La roue d’échappement, dotée de dents aiguës et espacées, elle est communément fabriquée en or.
- La détente, qui libère la roue au moment opportun afin que cette dernière transmette son impulsion au balancier.
- Le ressort de détente, généralement une lame fine en acier ou en or, qui agit comme organe de blocage
- Le plateau, qui porte les levées de dégagement et d’impulsion et est chassé directement sur l’axe du balancier.
L’échappement à détente offre les meilleurs résultats chronométriques possibles. Cependant sa construction le rend très vulnérable aux chocs et son usage dans une montre bracelet nécessite que l’échappement soit sécurisé afin d’éviter tout risque de renversement. A ce jour, seules quelques rares montres bracelet ont été produites avec un tel échappement.
Avantages
- Haute précision chronométrique : l’absence totale de frottement pendant l’arc supplémentaire du balancier favorise un excellent isochronisme.
- Impulsion directe : l’énergie est transmise de manière plus efficace qu’avec un échappement à ancre.
- Liberté du balancier : le balancier oscille librement sur une grande partie de son cycle, réduisant les perturbations mécaniques.
Inconvénients
- Extrême sensibilité aux chocs : une chute ou une secousse peut faire sauter la détente ou entraîner un dégagement intempestif, rendant l’échappement peu fiable en situation de port actif.
- Complexité de fabrication et de réglage : le montage et l’ajustement nécessitent une expertise rare, ce qui en limite l’usage à des garde-temps très haut de gamme ou expérimentaux.
- Faible adaptabilité au poignet : sa sensibilité le rend inadapté aux montres bracelets courantes, le réservant à des instruments fixes (comme les chronomètres de marine) ou des pièces de collection.
