LE MÉCANISME DE REMONTOIR ET DE MISE À L’HEURE

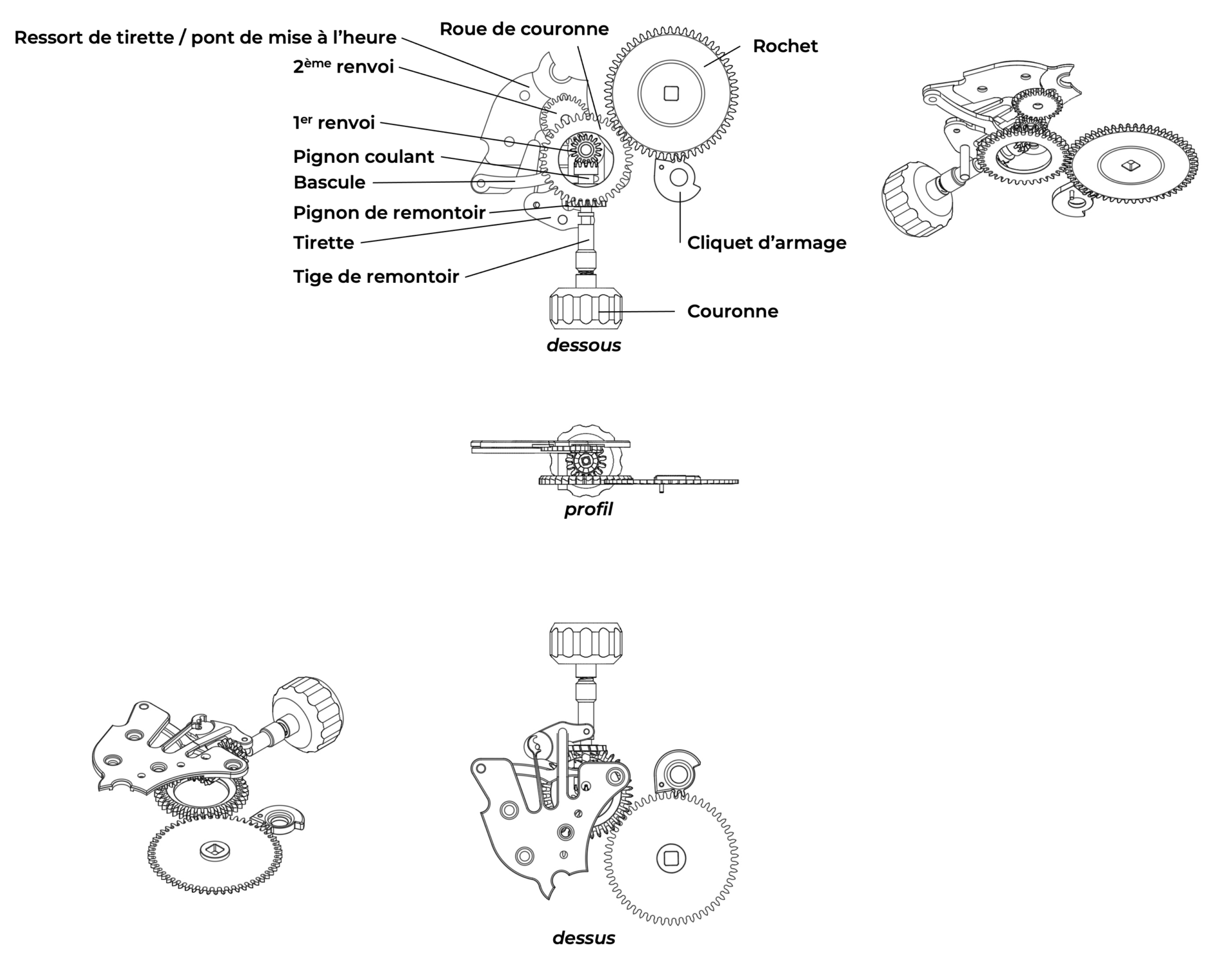

Figure 1: Plan d’un mécanisme de remontoir et de mise à l’heure
Figure 2: Bascule entre le mécanisme de remontoir et de mise à l’heure
Comme l’indique son nom, le mécanisme de remontoir et de mise à l’heure permet à l’utilisateur de la montre de procéder à son remontage et à sa mise en l’heure en basculant mécaniquement d’une fonction à l’autre. Bien que nous le considérions comme un organe unique du mouvement et que de nombreux composants soient communs aux deux fonctions (remontage et mise à l’heure), nous détaillerons les deux fonctions individuellement pour une meilleure compréhension.
En tirant sur la couronne, la tige de remontoir sort d’environ 1 mm. Durant ce mouvement la tige de remontoir entraine la tirette dans un mouvement rotatif limité. En pivotant la tirette pousse la bascule en direction du centre du mouvement. L’extrémité de la bascule entraine dans son mouvement le pignon coulant qui glisse sur son carré en direction du centre du mouvement. Durant cette phase le déplacement de chaque élément mobile est limité par la tirette. En s’approchant du centre, la denture épicycloïdale du pignon coulant engrène avec le premier renvoi. Il suffit alors de tourner la couronne pour procéder à la mise à l’heure de la montre.
En repoussant la couronne, on enclenche le mouvement inverse. La tige de remontoir actionne la tirette qui pivote dans l’autre sens. Appuyée contre le plan incliné de la tirette sous l’effet de son ressort, la bascule pivote en direction de l’extérieur du mouvement. La bascule fait glisser le pignon coulant en direction de l’extérieur du mouvement jusqu’à ce qu’il débraye du premier renvoi et que sa denture « breguet » engrène avec le pignon de remontoir. Dès lors en tournant la couronne celle-ci entraine la tige de remontoir qui entraine elle-même le pignon coulant. En tournant dans un sens, celui-ci entrainera le pignon de remontoir puis la roue en couronne et enfin le rochet. En tournant la couronne de remontoir dans l’autre sens (et de facto la tige de remontoir et le pignon coulant), le pignon coulant débrayera du pignon de remontoir sous l’effet conjugué de la denture « breguet » et du ressort de bascule.
Jusqu’au 19ème siècle, le remontage et la mise à l’heure d’une montre nécessitaient une clé. Cette clé permettait d’entrainer directement l’arbre de barillet (remontoir) ou le pignon de centre (mise à l’heure) à l’extrémité desquels figurait un carré correspondant à la clé. En 1842, Adrien Philippe invente le remontoir par la couronne. Ce mécanisme permet d’entrainer directement le mécanisme de remontoir par une couronne liée en permanence au mouvement et accessible à l’extérieur du boitier. Cette même couronne pemret également de réaliser la mise à l’heure, mais nécessite un deuxième élément de commande périphérique au boitier. une targette permet de basculer d’une fonction à l’autre, les deux pouvant ensuite être actionnée par la couronne. Il faut attendre 1866 pour qu’Antoine Le Coultre invente le système de remontoir et de mise à l’heure bascule tel que nous le connaissons aujourd’hui. Il suffit dès lors de tirer la couronne pour actionner le mécanisme de mise à l’heure et de la repousser pour actionner le mécanisme de remontoir. Depuis, le système s’est vu amélioré et peux aujourdhui permettre d’actionner de nombreuses autres fonctions, les plus courantes étant la date et/ou les jours de la semaine que l’on peut corriger par une position intermédiaire de la couronne.
LE MÉCANISME DE REMONTOIR
Son rôle est de transmettre l’énergie des rotations de la couronne jusqu’à l’organe moteur en charge de la stocker et de la redistribuer graduellement au mouvement.

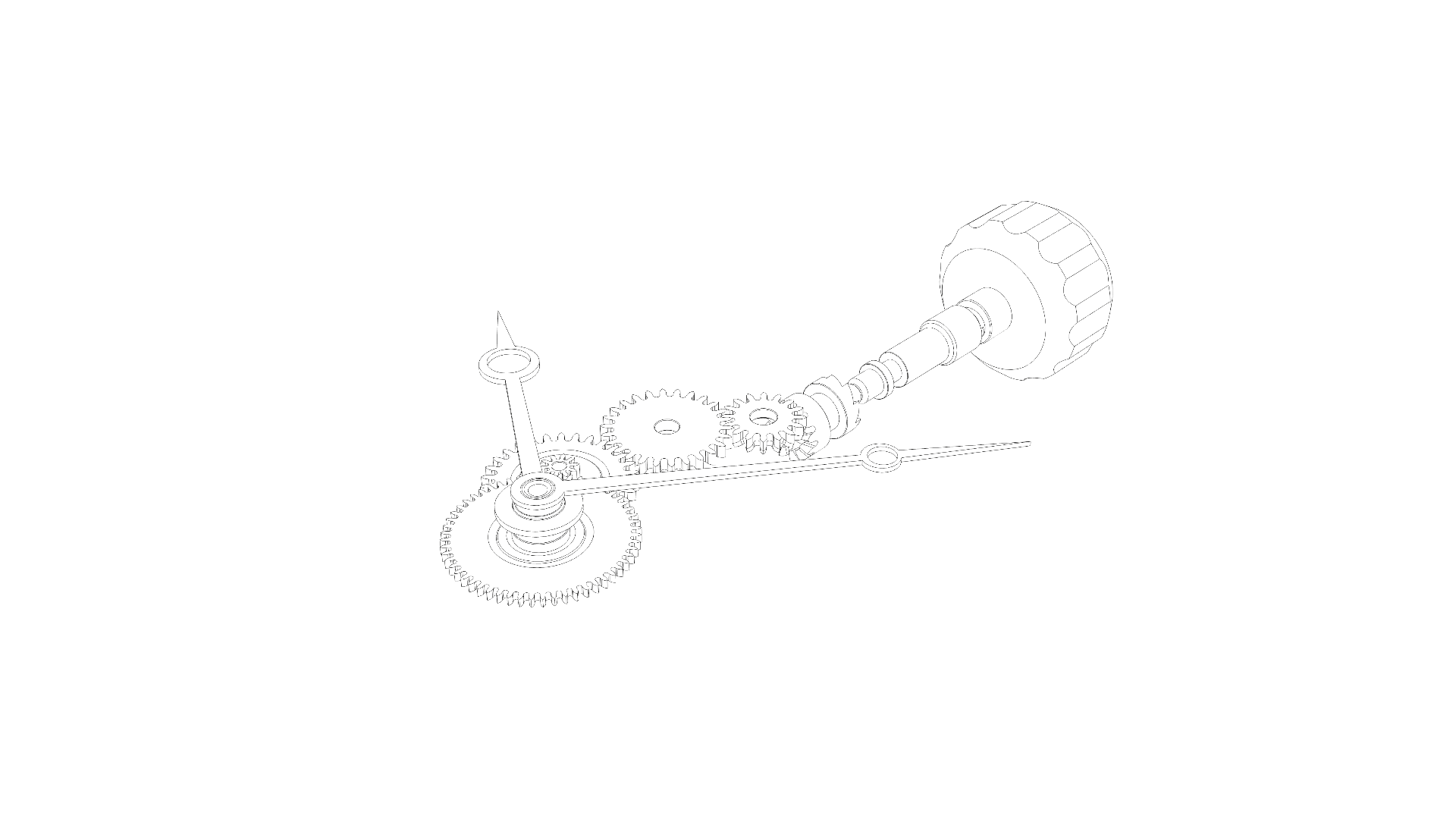

LE MÉCANISME DE MISE À L’HEURE
Lorsque la tige de remontoir est tirée (en position de mise à l’heure), il permet par les rotations de la couronne d’entrainer les aiguilles via le rouage de minuterie et de régler ainsi l’heure affichée.
