LE MICROMÈTRE ET LE COMPARATEUR
Micromètre à vis micrométrique et vernier

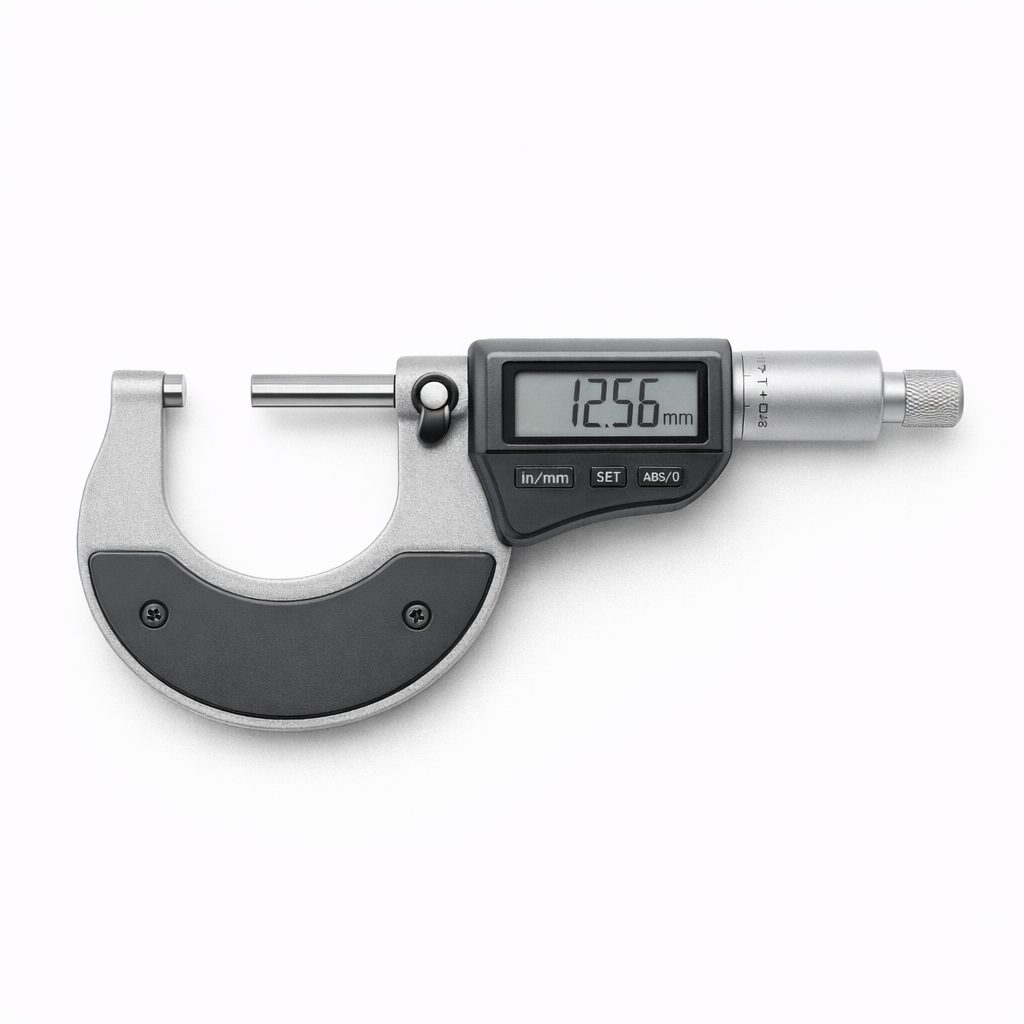

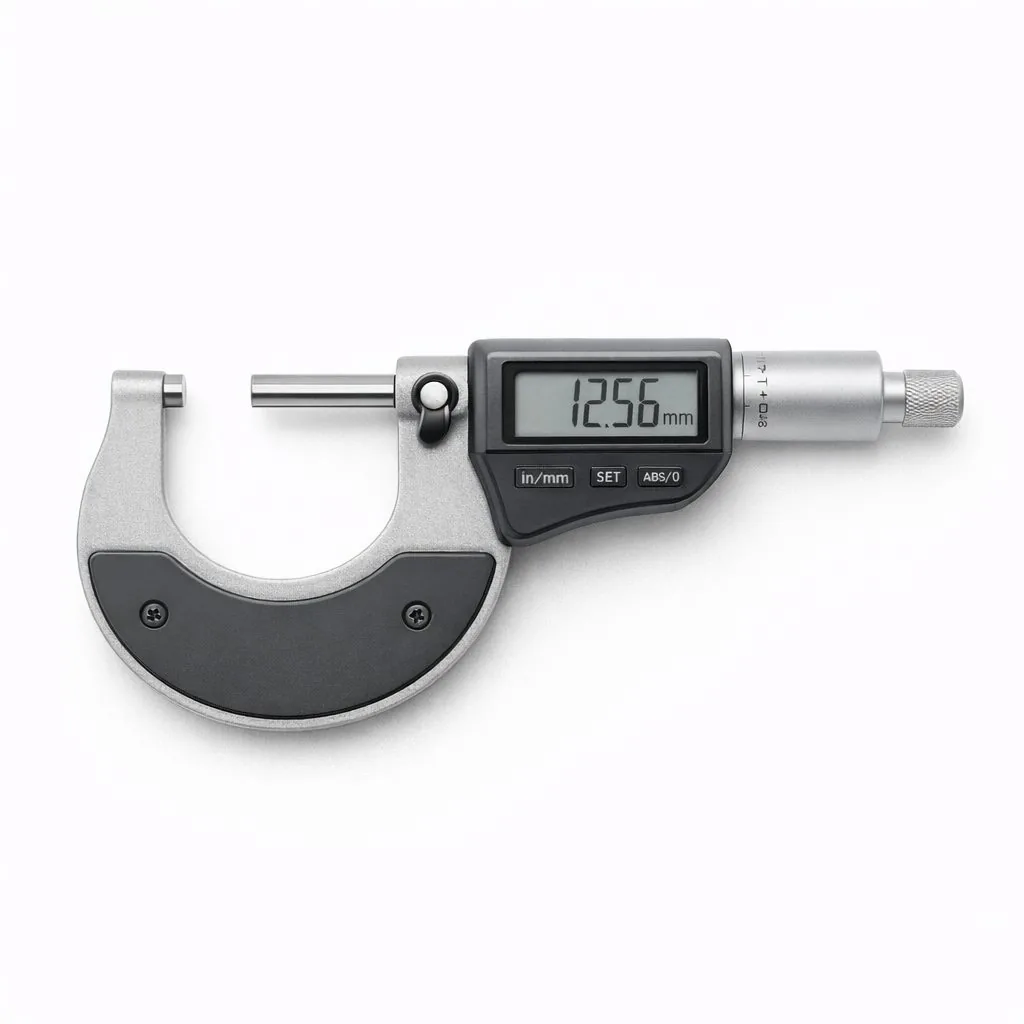

Micromètre à vis micrométrique et cadran numérique

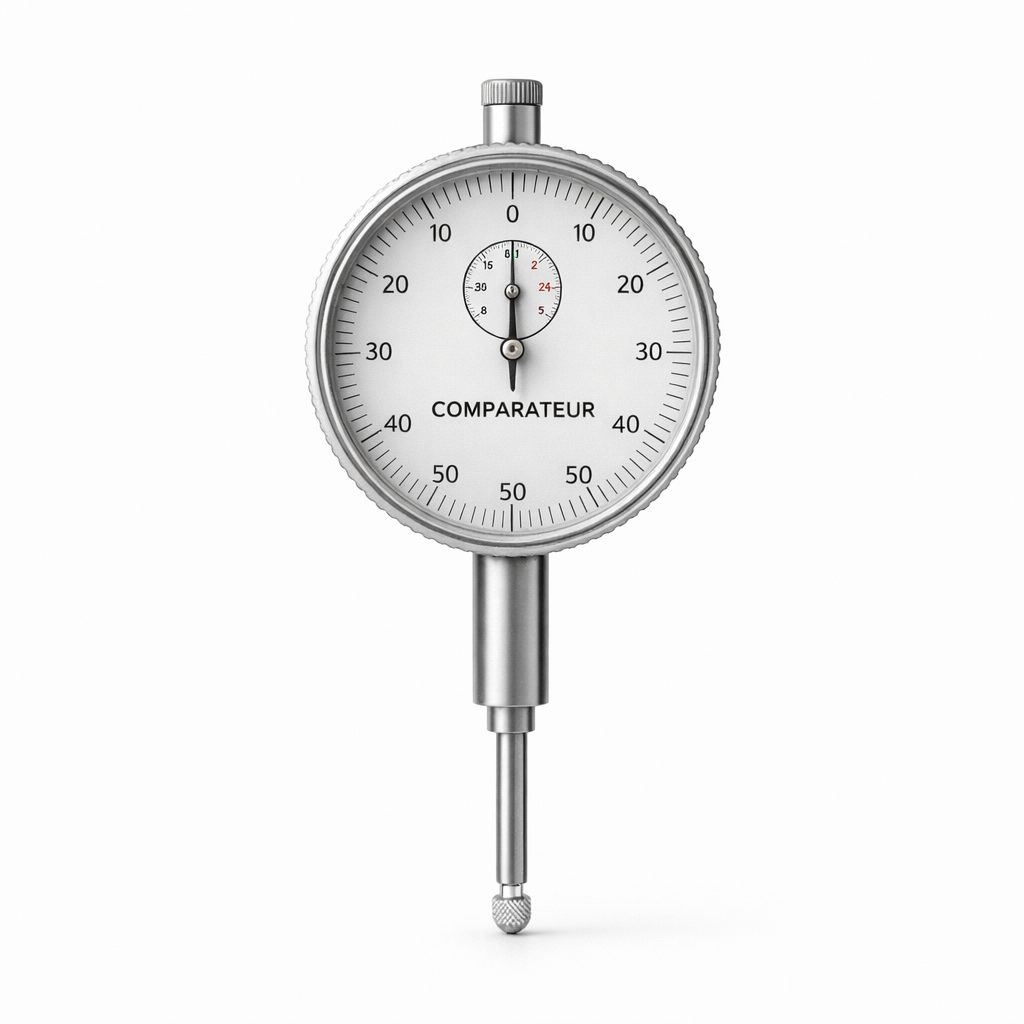

Comparateur à cadran analogique
À quoi servent le micromètre et le comparateur?
Le micromètre est un instrument de mesure de très haute précision utilisé en horlogerie pour contrôler les dimensions des composants voire des outils, au-delà des possibilités des instruments classiques comme la réglette ou le pied à coulisse. On considère généralement que le micromètre permet la mesure d’une cote alors que le comparateur mesure la distance entre deux surfaces, un défaut de concentricité ou la planéité d’une surface.
Fonction et usage
Le micromètre permet de mesurer des épaisseurs, des diamètres ou des profondeurs avec une précision pouvant atteindre le micron (millième de millimètre). En horlogerie, ces mesures ultra-précises sont indispensables pour garantir l’exactitude dimensionnelle des pièces telles que les pivots, les axes, les platines ou les ressorts.
Caractéristiques
- Matériau : Fabriqué en acier trempé ou en alliages spéciaux, le micromètre offre une robustesse et une stabilité dimensionnelle élevées, nécessaires pour des mesures fiables.
- Graduations : Il comporte généralement une vis micrométrique dont la rotation fait avancer ou reculer une tige mobile avec une graduation fine, généralement au centième voire au millième de millimètre. Le comparateur se compose quant à lui d’une tige à coulisse et ressort qui lui permet notamment d’estimer et de mesurer un défaut de concentricité.
- Design : Compact et ergonomique, le micromètre comprend une enclume fixe et une tige mobile qui se rapprochent progressivement pour serrer la pièce à mesurer sans la déformer. Le comparateur est quant à lui fixé solidement à une base (perche fixe en acier) à une machine ou sur le composant à mesurer. Un palpeur prend la mesure de base sur une surface donnée et mesure la distance comprise avec une autre surface.
- Variantes : Selon la nature des mesures à effectuer, on trouve des micromètres pour mesures intérieures, extérieures ou de profondeur.
Importance en horlogerie
Le micromètre et le comparateur sont des outils fondamentaux pour le contrôle qualité en horlogerie de précision comme pour le réglage des machines. Ils permettent d’assurer le respect des tolérances dimensionnelles extrêmement serrées propres aux mécanismes horlogers, garantissant ainsi la fiabilité, la durabilité et la précision des montres. Utilisé en complément du pied à coulisse et de la réglette métallique, il constitue un pilier des instruments de mesure en atelier horloger.
