Figure 1
Éclaté de l’organe régulateur
Cliquer sur l’animation pour l’agrandir
Figure 2
Plan d’une virole
Cliquer sur la vignette pour l’agrandir
1. Description générale
D’une manière générale, la virole désigne une rondelle fendue pouvant pivoter plus ou moins librement autour de l’axe sur lequel elle est ajustée. On trouve par exemple des viroles sur la serge de certains balanciers à inertie variable.
Dans l’ensemble des mouvements mécaniques, la virole est l’élément de liaison entre le spiral et l’axe de balancier. C’est l’un des composants de l’organe régulateur et elle joue un rôle essentiel dans les opérations de réglage.

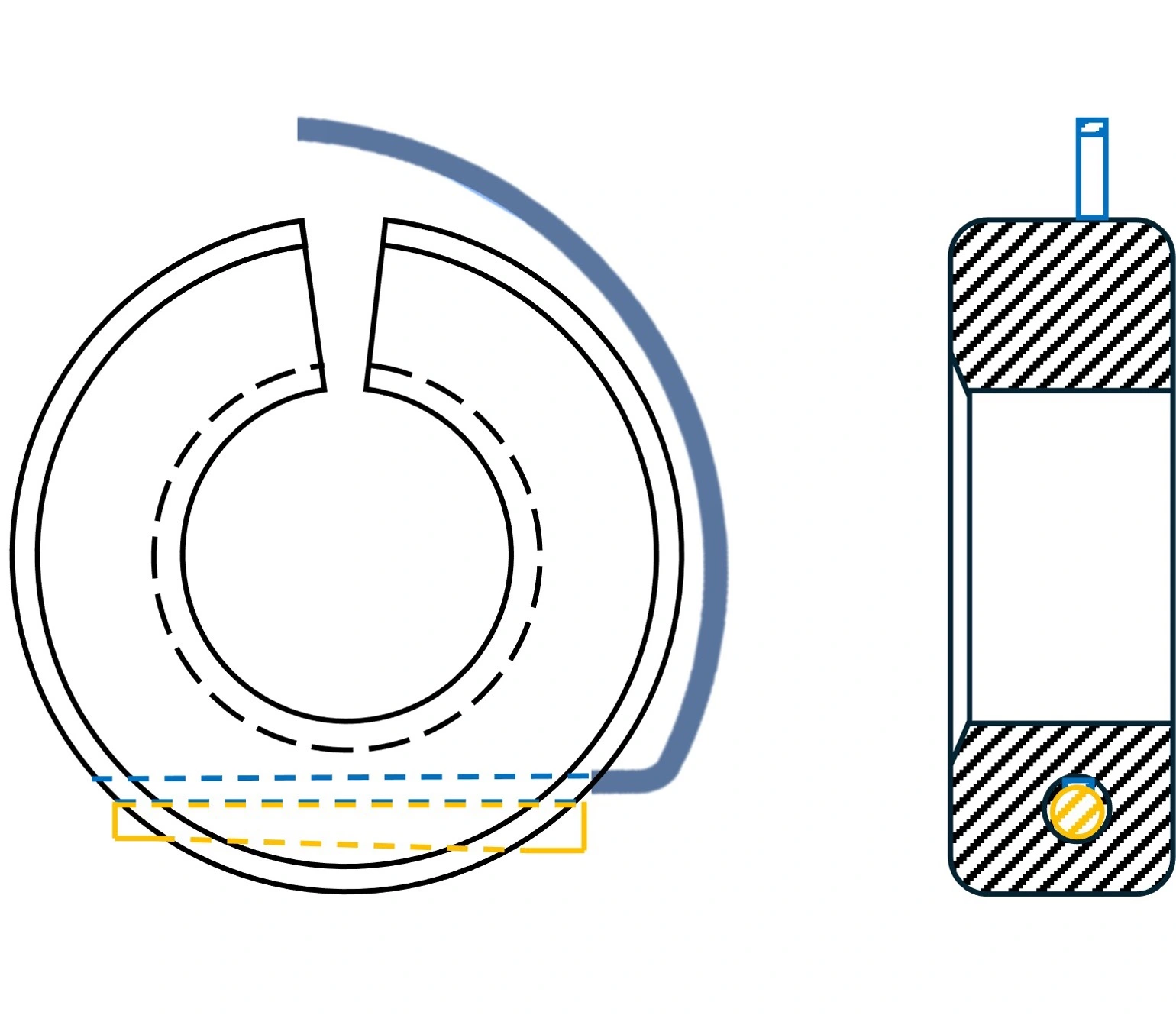

Il s’agit d’une rondelle fendue en laiton comprenant un trou transversal excentré destiné à recevoir le crochet du spiral. Quand le crochet du spiral est correctement formé, celui-ci est engagé dans le perçage transversal de la virole. Une fois bien positionné, il y est chevillé par une goupille en laiton (Figure 3).
Figure 3
Virole traditionnelle
Cliquer sur la vignette pour l’agrandir

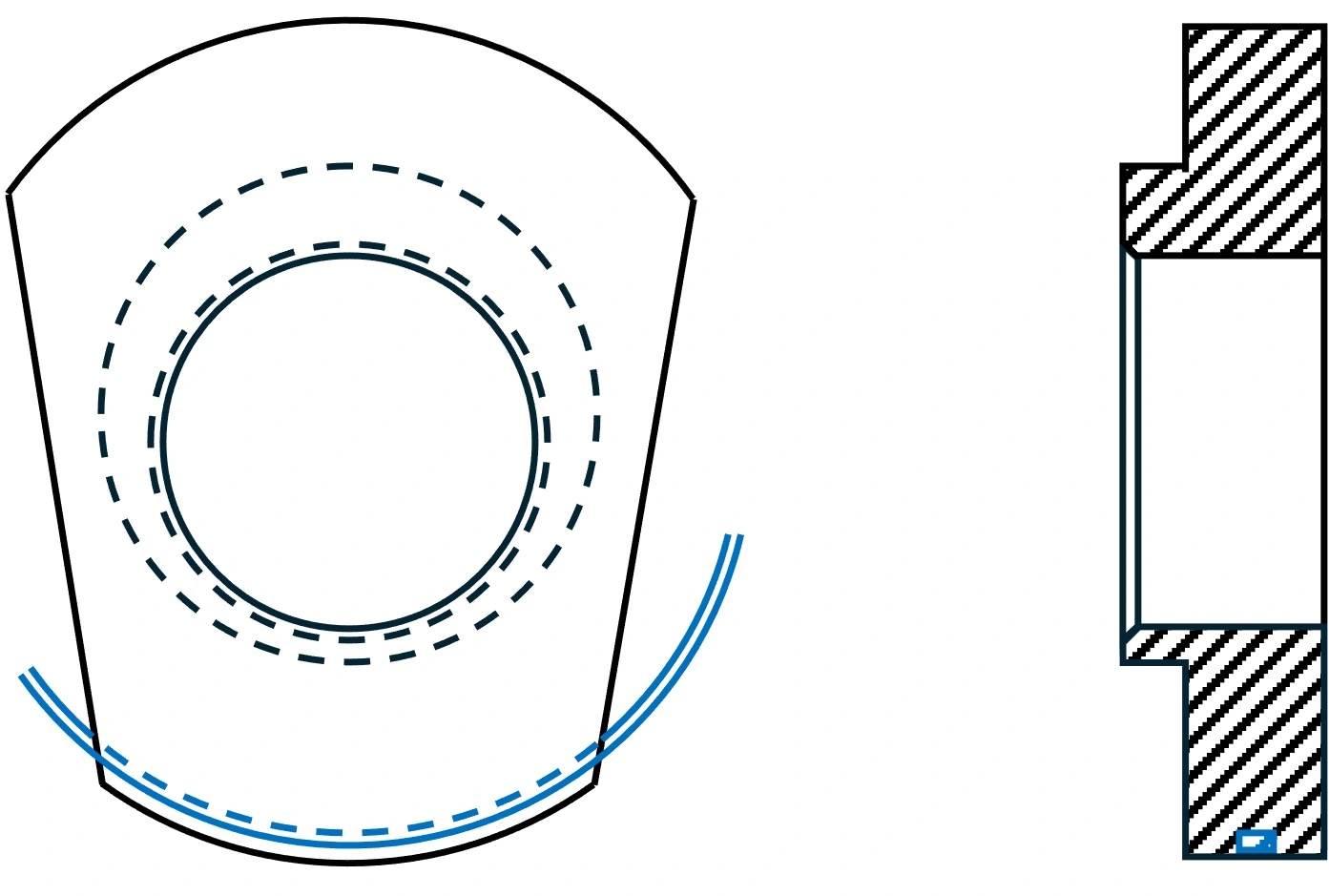

Le virolage Greiner est particulièrement adapté au virolage en grande série. Dans ce cas, l’intérieur du spiral ne comporte pas de crochet et son extrémité est sertie à la virole (Figure 4). Une telle construction ne permet pas de corriger le point d’attache.
Figure 4
Virole « Greiner »
Cliquer sur la vignette pour l’agrandir

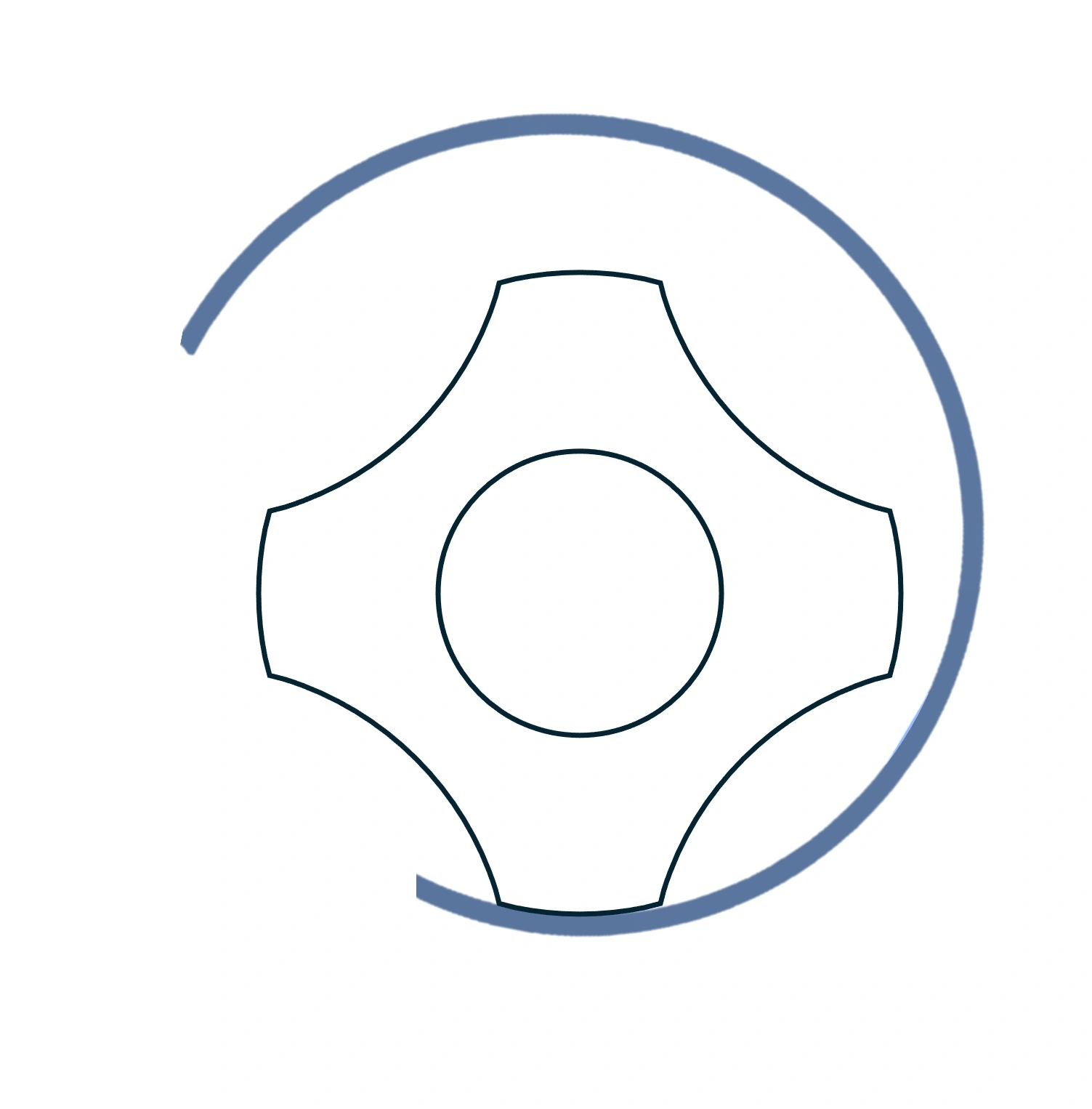

Une autre méthode industrielle de virolage consiste à lier le spiral à la virole par une soudure laser (Figure 5). Comme pour le virolage Greiner, cette méthode ne permet pas de corriger le point d’attache. Toutefois, elle présente moins de risques de déformer la première spire.
Figure 5
Virole avec soudure au laser du spiral
Cliquer sur la vignette pour l’agrandir
La virole est chassée sur la partie supérieure de l’axe de balancier. La chasse doit être suffisamment forte pour que la virole reste parfaitement solidaire de l’axe lorsque la montre fonctionne. Un large chanfrein est présent sous la virole facilitant son engagement sur l’axe et permettant aisément de déchasser la virole de son axe sans abimer le spiral. La fente d’une virole classique (Figure 3) permet de faire pivoter la virole angulairement sur son axe lors de la construction du réglage ou d’ajuster la mise au repère notamment pour les montres dépourvues d’un porte-piton mobile.
3. Production industrielle d’une virole
La virole est un composant facile et rapide à produire industriellement. Quelques opérations de décolletage (tournage, perçage, fraisage de la fente) suffisent et impliquent un cycle de fabrication de quelques secondes seulement.
