1. Description générale
La vis micrométrique de réglage est un composant facultatif indissociable du col de cygne.
Elle permet de définir un réglage précis de la marche de la montre (avance ou retard) et de le maintenir. La vis micrométrique de réglage traverse le talon du col de cygne dans lequel elle est vissée. Le col de cygne plaque la flèche de la raquette contre l’extrémité de la vis micrométrique de réglage. Le pas de vis de la vis de réglage est très serré, permettant un réglage très fin de la position de la flèche de la raquette. En maintenant la flèche de la raquette contre la vis micrométrique de réglage, le col de cygne empêche tout dérèglement intempestif, notamment lors des chocs.

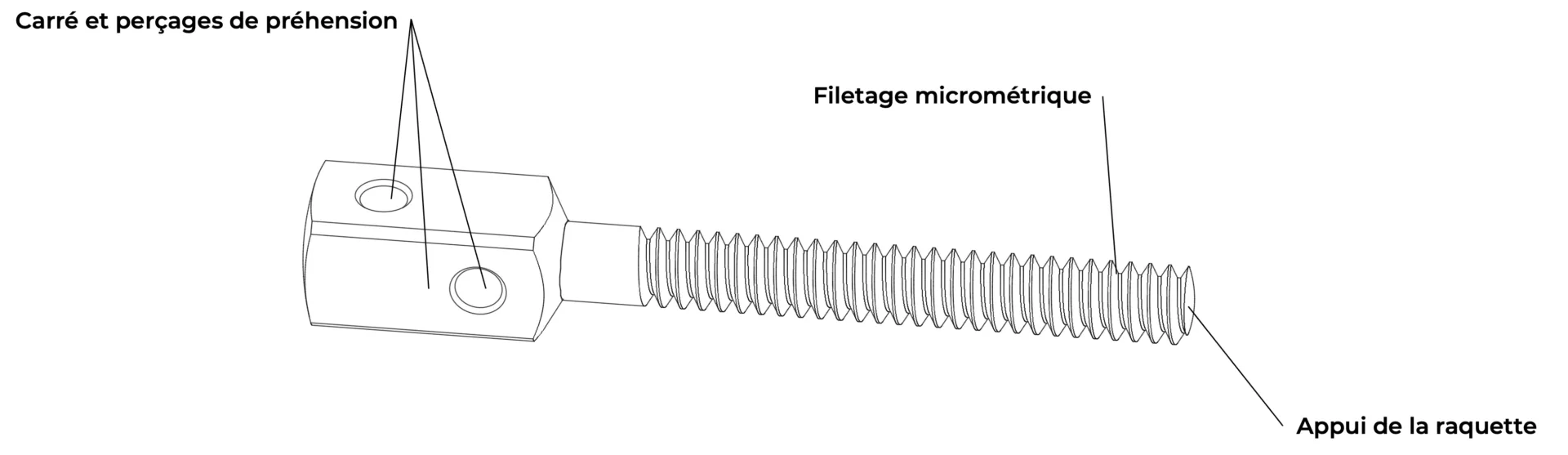

Figure 1
Plan d’une vis micrométrique de réglage
Cliquer sur la vignette pour l’agrandir

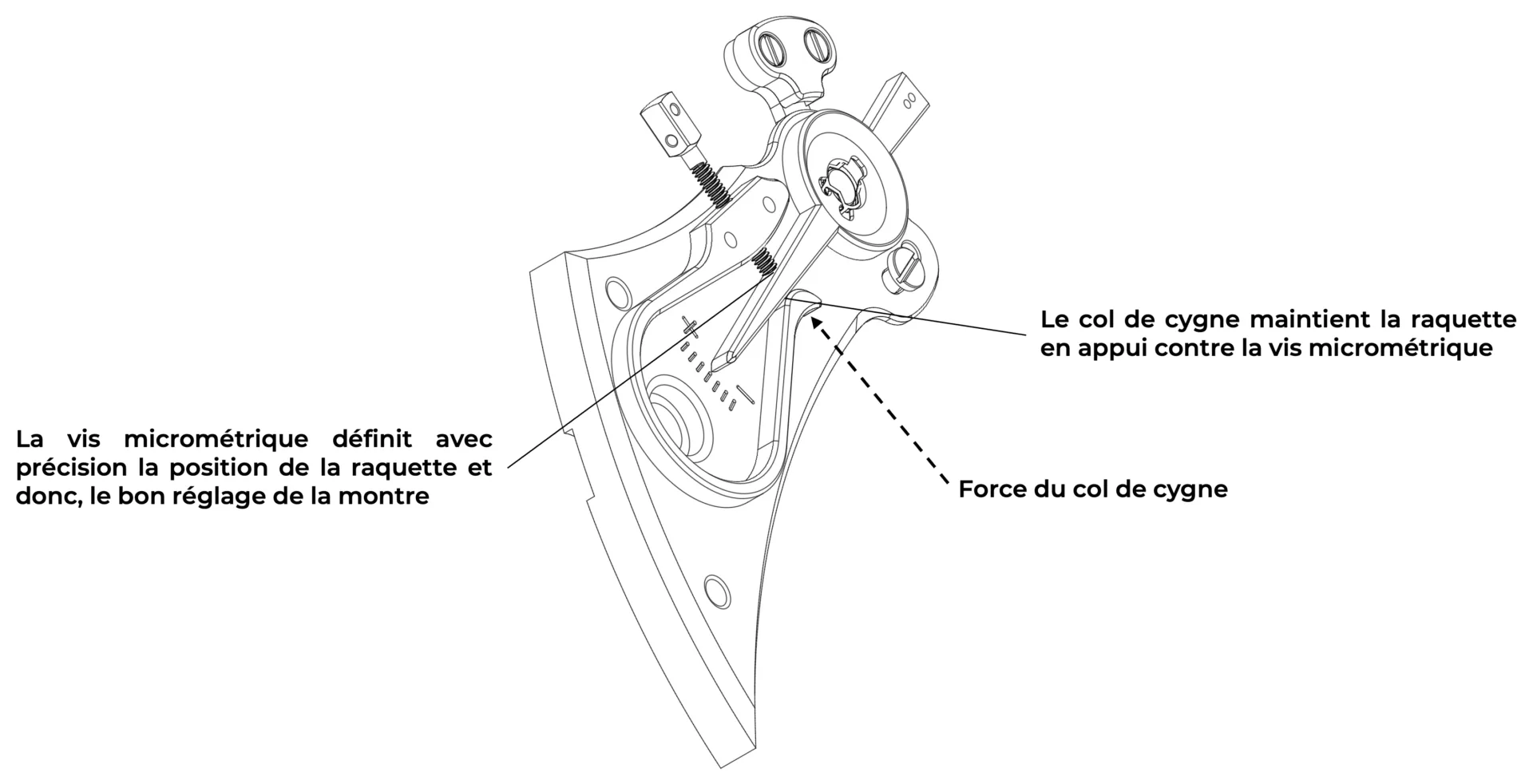

Figure 2
Vis micrométrique de réglage assemblée (interaction raquette – col de cygne)
Cliquer sur la vignette pour l’agrandir
2. Historique
Il est difficile de dater l’apparition de la vis micrométrique de réglage et du col de cygne. Il l’est d’autant plus d’en attribuer la paternité. Les premiers systèmes observés datent du 18e siècle. L’usage de tels systèmes connaîtra cependant son essor entre la fin du 19e et le début du 20e siècle.
3. Fabrication artisanale d’une vis micrométrique
Fabriquée en acier, la vis micrométrique de réglage est un composant relativement facile à réaliser, quelle que soit la méthode utilisée. L’artisan commence par effectuer l’ensemble des opérations de tournage constituant l’essentiel du travail. L’artisan peut utiliser le même tour pour fileter la vis. La tête de la vis est ensuite décorée, puis soumise à des traitements thermiques (trempe et revenu). Les traitements thermiques de la vis micrométrique sont relativement difficiles à réussir en raison de sa longueur importante et de son faible diamètre. Ainsi, le traitement thermique risque de ne pas être homogène et des déformations de la vis sont hélas toujours possibles lors de ces étapes. Une brève étape de polissage et d’adoucissage reblanchira la vis qui sera dès lors prête à être assemblée.
4. Production industrielle d’un vis micrométrique
La décolleteuse est la machine la plus appropriée pour produire les vis micrométriques de réglage, quelles que soient les quantités. Toutes les opérations (tournage, filetage et fraisage du carré, quand il y en a) peuvent y être effectuées en un seul cycle. Selon l’alliage d’acier choisi, la vis micrométrique ne nécessitera pas de traitements thermiques ultérieurs. Enfin, et selon le niveau des finitions choisi, les terminaisons, et notamment le polissage, pourront être effectuées à la main ou plus industriellement en masse (en tambour de polissage p.ex.).
