O PARAFUSO MICROMÉTRICO DE REGULAÇÃO

MENU

1. Descrição geral

O parafuso micrométrico de regulação é um componente opcional indissociável do pescoço de cisne.

Ele permite definir uma regulação precisa da marcha do relógio (avanço ou atraso) e mantê-la. O parafuso micrométrico de regulação atravessa o calcanhar do pescoço de cisne no qual está aparafusado. O pescoço de cisne pressiona a seta de a raquete (regulador) contra a extremidade do parafuso micrométrico de regulação. O passo de rosca do parafuso de regulação é muito apertado, permitindo uma regulação muito fina da posição da flecha da raquete (regulador). Ao manter a flecha da raquete (regulador) contra o parafuso micrométrico de regulação, o pescoço de cisne impede qualquer desregulação intempestiva, nomeadamente durante os choques.

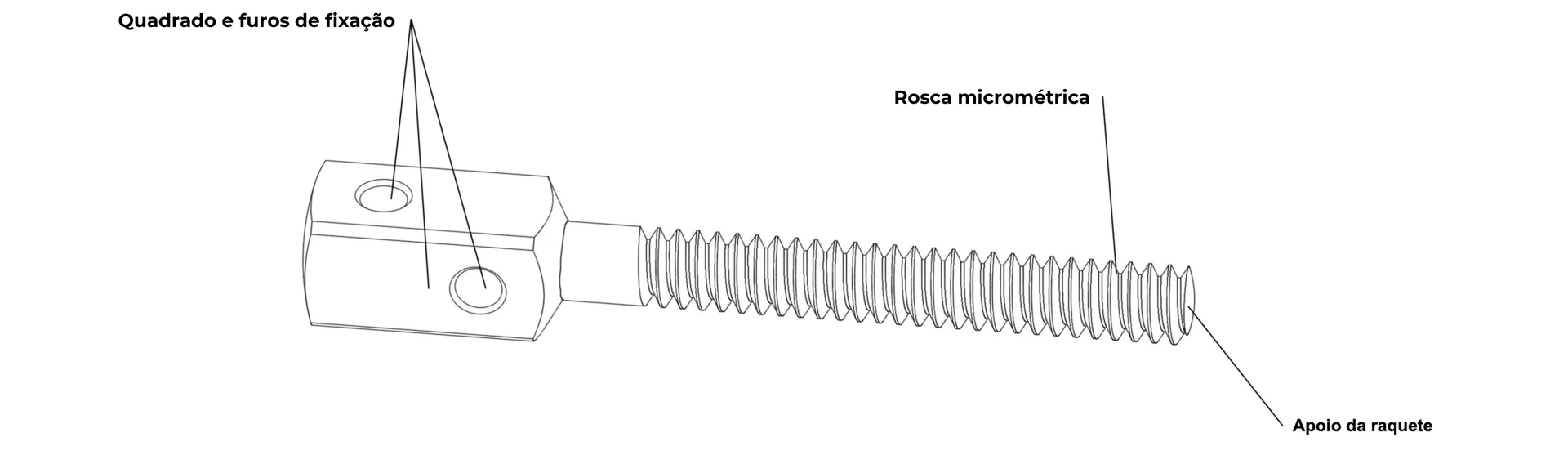

Figura 1

Plano de um parafuso micrométrico de regulação

Clicar na miniatura para ampliar

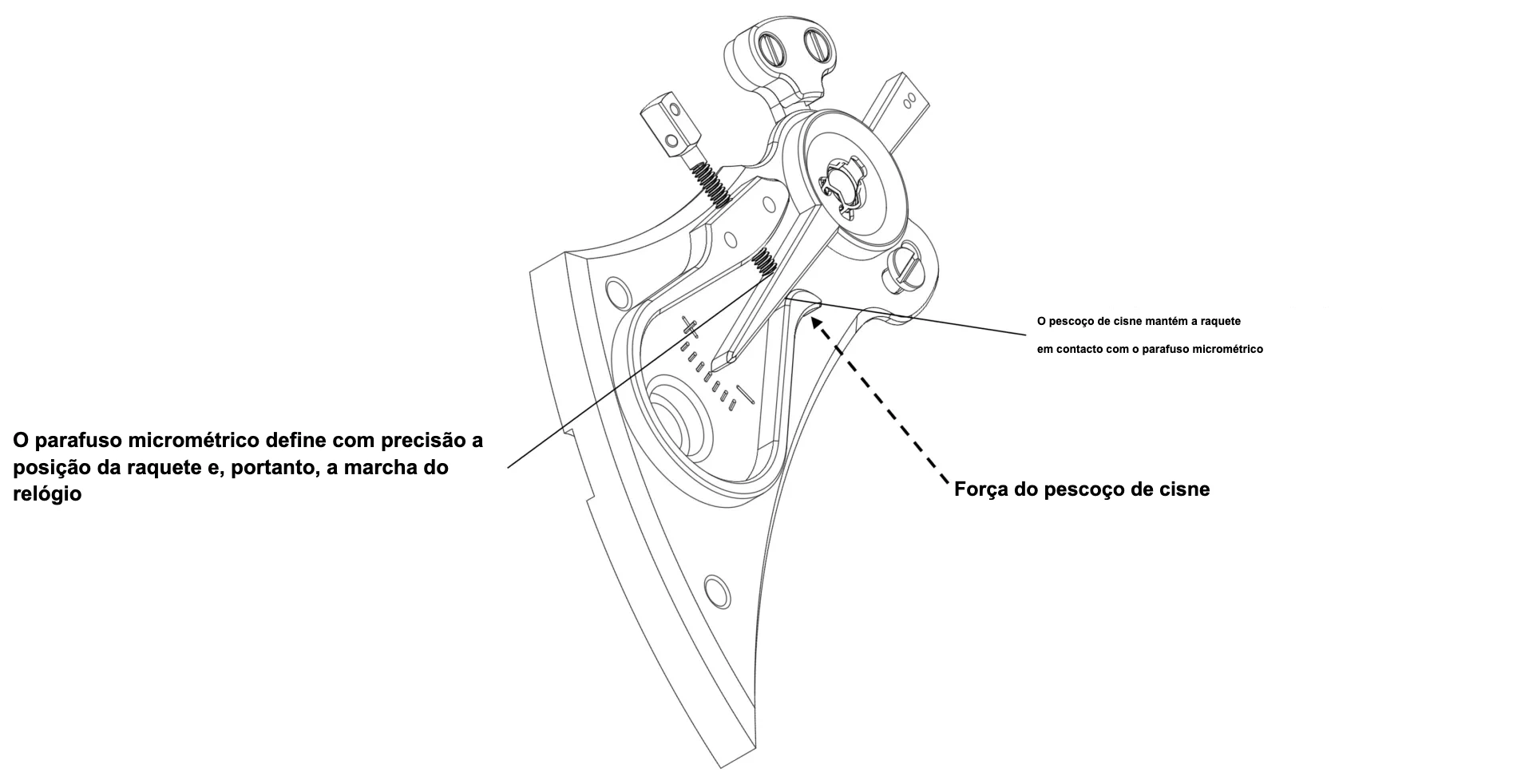

Figura 2

Parafuso micrométrico de regulação montado (interação raquete (regulador) – pescoço de cisne)

Clicar na miniatura para ampliar

2. Histórico

É difícil datar o aparecimento do Parafuso micrométrico de regulação e do pescoço de cisne. É ainda mais difícil atribuir a sua paternidade. Os primeiros sistemas observados datam do século 18^e. O uso de tais sistemas conhecerá, no entanto, o seu auge entre o final do século 19 e o início do século 20^e.

3. Fabricação artesanal de um Parafuso micrométrico

Fabricado em aço, o Parafuso micrométrico de regulação é um componente relativamente fácil de realizar, qualquer que seja o método utilizado. O artesão começa por efetuar o conjunto das operações de torneamento que constituem o essencial do trabalho. O artesão pode utilizar o mesmo torno para roscar o Parafuso. A cabeça do Parafuso é depois decorada, depois submetida a tratamentos térmicos (têmpera e revenido). Os tratamentos térmicos do Parafuso micrométrico de regulação são relativamente difíceis de conseguir devido ao seu Comprimento importante e ao seu diâmetro reduzido. Assim, o tratamento térmico corre o risco de não ser homogéneo e deformações do Parafuso são infelizmente sempre possíveis durante estas etapas. Uma breve etapa de Polimento e de amaciamento devolverá o brilho ao Parafuso, que estará então pronto a ser montado.

4. Produção industrial de um Parafuso micrométrico

O torno automático é a máquina mais adequada para produzir os Parafusos micrométricos de regulação, sejam quais forem as quantidades. Todas as operações (torneamento, Roscagem e Fresagem do quadrado, quando existe) podem aí ser efetuadas num único ciclo. Consoante a Liga de aço escolhida, o Parafuso micrométrico de regulação não necessitará de tratamentos térmicos posteriores. Por fim, e conforme o nível de acabamentos escolhido, os acabamentos, e nomeadamente o polimento, poderão ser efetuados à mão ou de forma mais industrial em massa (em tambor de polimento, por exemplo).
