O FUNCIONAMENTO DE UM RELÓGIO MECÂNICO E SEUS PRINCIPAIS ÓRGÃOS
Baseados na observação dos astros, depois na projeção de sombras (gnômon, relógio de sol) e no escoamento dos fluidos (clepsidra, ampulheta), os instrumentos de medição tornaram-se mecânicos já no decorrer do século 13 (relógios). Se os primeiros relógios de bolso surgiram no século 16, foi preciso esperar até o século 18 para que os relógios portáteis (de bolso) se tornassem confiáveis e se generalizassem. A maioria dos modos de fabricação e dos princípios mecânicos daquela época permanecem os mesmos até hoje, embora tenham podido evoluir conforme os conhecimentos e as tecnologias.

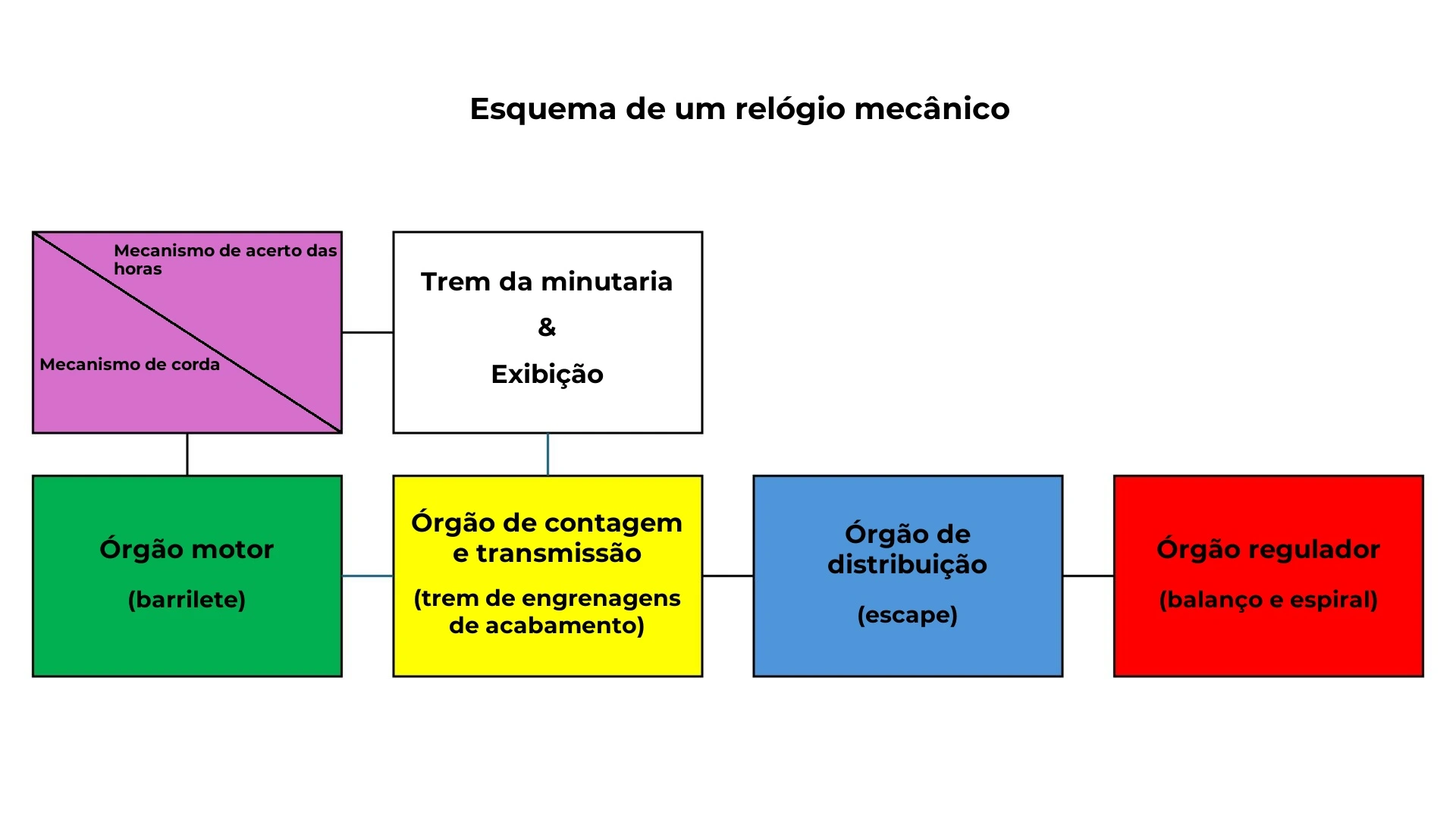

Um Movimento mecânico básico (sem Complicação) pode ser constituído por mais de duzentos componentes. Para melhor compreender seu funcionamento e suas diversas interações, é costume agrupar esses componentes em diferentes órgãos, cada um com um papel específico. Os diferentes órgãos de um Movimento mecânico são definidos abaixo, assim como no vídeo explicativo.
O ÓRGÃO MOTOR (barrilete)
Papel : Posicionado no início da cadeia cinemática do movimento, o órgão motor tem a função de armazenar a energia necessária ao seu funcionamento e de a entregar progressivamente.
Componentes principais : o barrilete (composto por uma mola real, por um tambor do barrilete, por um eixo e por uma tampa).
O ÓRGÃO DE CONTAGEM E TRANSMISSÃO (trem de engrenagens de acabamento)
Função : A função do órgão de contagem e transmissão é conduzir a energia do barrilete (o órgão motor) ao órgão regulador via o escapamento e dividir mecanicamente a frequência para distribuir as diferentes indicações. Assim, a roda dos segundos dará uma volta em um minuto, a roda central (que porta o ponteiro dos minutos) dará uma volta em uma hora, etc.
Componentes principais : O número de rodas do órgão de contagem e transmissão pode variar. No entanto, geralmente encontramos as seguintes rodas: roda central (ou roda de grande média), roda intermediária (ou roda de pequena média), roda dos segundos, pinhão de escape.
O ÓRGÃO DE DISTRIBUIÇÃO (escapamento)
Função : O escapamento desempenha duas funções distintas. Primeiro, ele bloqueia (interrompe) o trem de acabamento quando o balanço está na sua fase de oscilação livre. Pontualmente (entre 5 e 10 vezes por segundo), ele libera o trem de engrenagens de acabamento e transmite a energia ao balanço através de breves impulsos destinadas a manter as oscilações do órgão regulador (o balanço-espiral). A segunda função do escapamento é transformar o movimento linear do trem de engrenagens de acabamento (rotação contínua) em um movimento oscilatório (as oscilações do órgão regulador).
Componentes principais : Num escape de âncora suíço, os componentes que o constituem são: a roda de escape, a âncora e o duplo prato. Embora o duplo prato seja fixado solidariamente ao eixo do balanço (o órgão regulador), ele constitui o último componente da cadeia cinemática do escapamento e pertence, de facto, a esse órgão.
O ÓRGÃO REGULADOR (balanço-espiral)
Função : Cabe-lhe garantir a precisão de um relógio. Qualquer que seja o tipo de relógio (de pulso ou de parede) e a sua construção, o órgão regulador é sempre um oscilador. Quanto mais elevada for a frequência de um oscilador, mais preciso será o relógio. Embora tenham sido feitas algumas tentativas com frequências muito elevadas, os órgãos reguladores dos relógios mecânicos oscilam geralmente entre 2,5 Hz e 5 Hz.
Componentes principais : o balanço e o espiral. Fala-se frequentemente do balanço-espiral para designar essa dupla que constitui o órgão regulador.
O MECANISMO DE CORDA E DE ACERTO DA HORA
Ele permite ao utilizador alimentar o órgão motor e ajustar (no mínimo) a hora indicada pelo relógio.
A EXIBIÇÃO E O TREM DA MINUTARIA
Distribui e exibe as diferentes informações fornecidas pelo movimento.
