1. Descrição geral
O sistema da raquete reúne o conjunto de componentes periféricos ao órgão regulador (balanço-espiral) que permitem corrigir a sua regulação. Consoante a construção e o modo de regulação escolhido, o número dos seus componentes pode variar. Assim, geralmente não se encontra raquete (regulador) num movimento com espiral de curva terminal (Breguet ou Philips).
Figura 1
Vista explodida de um sistema da raquete (com porta-piton móvel e pescoço de cisne)
Clicar na animação para ampliar

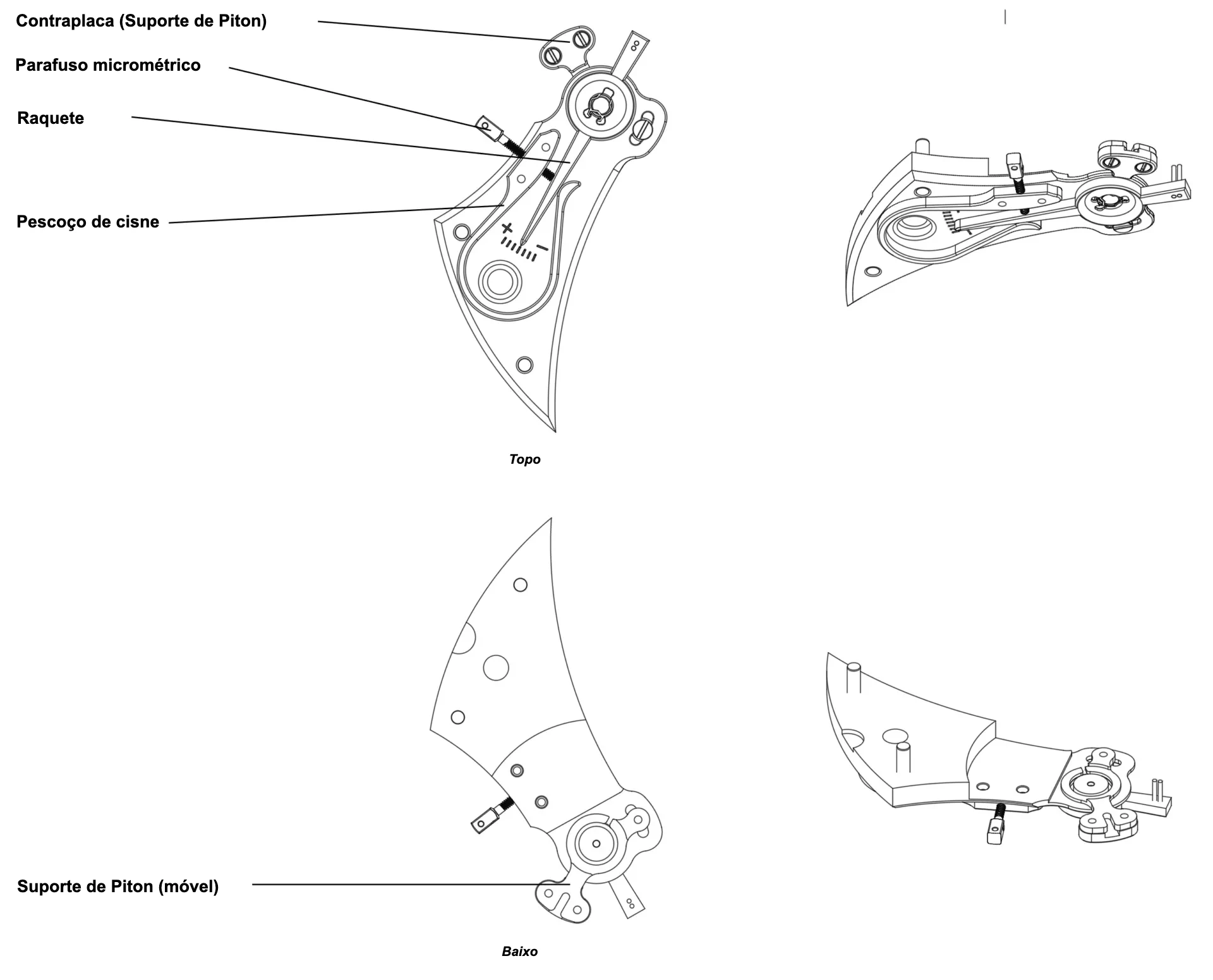

Figura 2
Esquema de um sistema da raquete montado (com porta-piton móvel e pescoço de cisne)
Clicar na miniatura para ampliar
2. Componentes
O sistema da raquete, consoante a sua construção, pode assim incluir um ou vários destes componentes:
3. História
Os primeiros componentes que podem estar ligados ao conjunto a que hoje chamamos «sistema da raquete» surgem logicamente com a invenção do balanço espiral como regulador por Christian Huygens em 1675. No entanto, os primeiros relógios assim regulados não possuíam realmente uma raquete. Parece que o aparecimento da primeira raquete se deve a John Harrison, no seu célebre cronómetro H4 em 1759. A raquete imaginada por Harrison não tinha como objetivo permitir uma correção média da regulação, modificando estaticamente o comprimento ativo da espiral, como acontece atualmente. Harrison, já consciente da influência das variações térmicas, concebeu e colocou a raquete do seu H4 para compensar termicamente as dilatações e contrações da espiral. Para o conseguir, capitaliza os seus trabalhos sobre as construções bimetálicas (que já lhe tinham valido a invenção do balanço bimetálico termocompensador). A raquete articula-se numa dupla lâmina composta por dois metais diferentes. Pela sua combinação, a raquete inclina-se para a esquerda quando as temperaturas descem e para a direita quando sobem. Como os movimentos da raquete são opostos aos da espiral (dilatação-contração), a raquete corrige o comprimento ativo da espiral durante as variações de temperatura. Muito complexo de dominar, este sistema não conheceu um grande desenvolvimento e rapidamente perdeu interesse à medida que o domínio dos materiais e das teorias de regulação progrediu. A raquete está, no entanto, presente na maior parte dos relógios desde então e até aos dias de hoje, mas no seu papel de ajuste estático da regulação do relógio.
