1. Descripción general
El sistema de la raqueta reúne el conjunto de componentes periféricos al órgano regulador (volante-espiral) que permiten corregir su regulación. Según la construcción y el modo de regulación elegido, el número de sus componentes puede variar. Así, generalmente no se encuentra raqueta en un movimiento con espiral de curva terminal (Breguet o Philips).

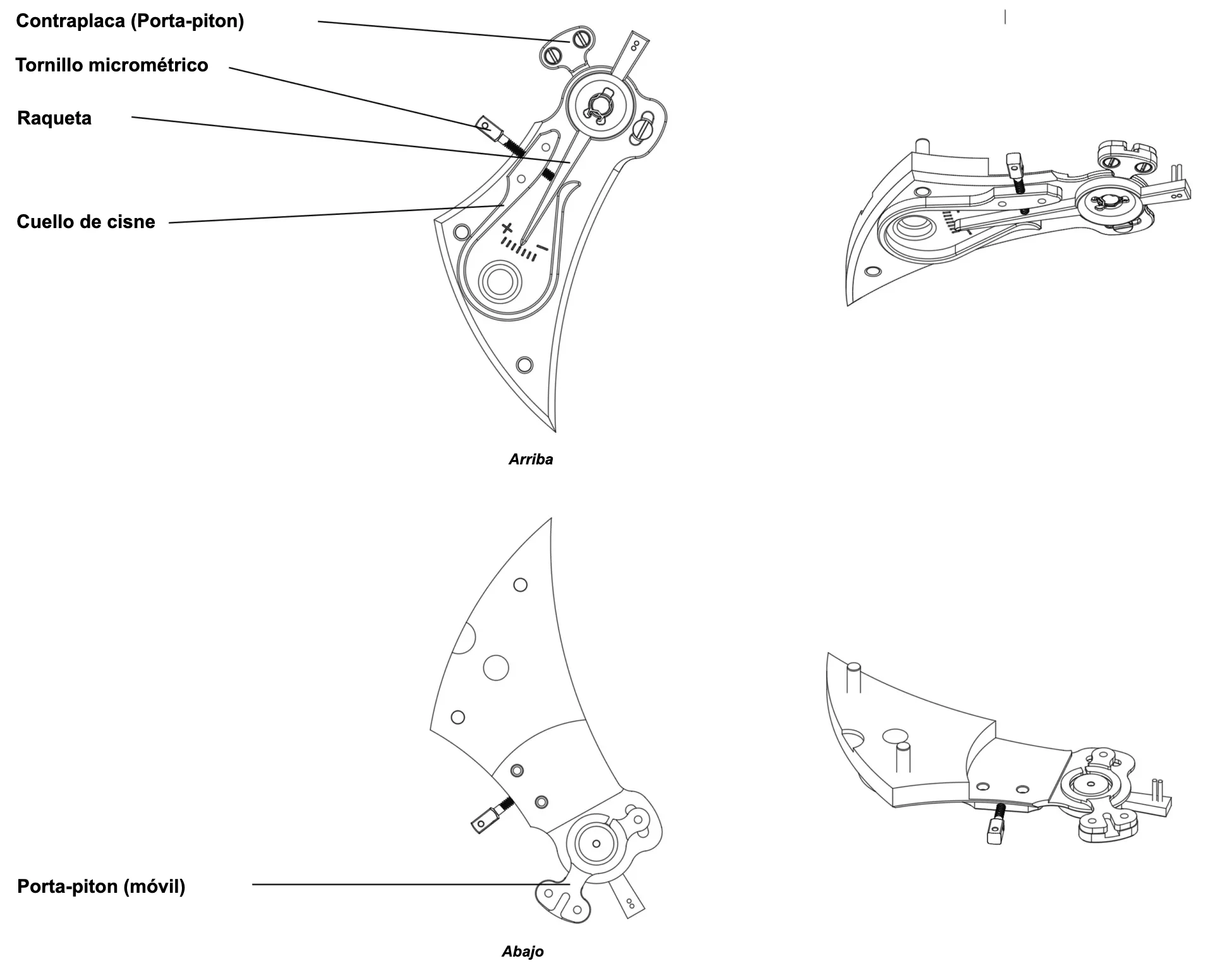

Figura 1
Despiece de un sistema de la raqueta (con portapiton móvil y cuello de cisne)
Haga clic en la animación para ampliarla
Figura 2
Plano de un sistema de la raqueta ensamblado (con porta-piton móvil y cuello de cisne)
Haga clic en la miniatura para ampliarla
2. Componentes
El sistema de la raqueta, según su construcción, puede así incluir uno o varios de estos componentes:
3. Historia
Los primeros componentes que pueden vincularse al conjunto que hoy llamamos «sistema de la raqueta» aparecen lógicamente con la invención del volante espiral como regulador por Christian Huygens en 1675. Sin embargo, los primeros relojes así regulados no contaban realmente con una Raqueta (regulador). Parece ser que la aparición de la primera Raqueta (regulador) se debe a John Harrison en su célebre Cronómetro H4 en 1759. La Raqueta (regulador) imaginada por Harrison no tiene por vocación permitir una corrección media de la Regulación modificando estáticamente la Longitud activa del Espiral como ocurre hoy en día. Harrison, ya consciente de la influencia de las variaciones térmicas, concibe y coloca la Raqueta (regulador) de su H4 para compensar térmicamente las dilataciones y contracciones del Espiral. Para lograrlo, capitaliza sus trabajos sobre las construcciones bimetálicas (que ya le habían valido la invención de la Volante Bimetálico termocompensador). La Raqueta (regulador) se articula sobre una doble Lámina compuesta por dos Metales diferentes. Por su combinación, la Raqueta (regulador) se inclinará hacia la izquierda cuando las Temperaturas bajen y hacia la derecha cuando suban. Como los movimientos de la Raqueta (regulador) son opuestos a los del Espiral (dilatación-contracción), la Raqueta (regulador) corrige la Longitud activa del Espiral durante las variaciones de Temperatura. Muy complejo de dominar, este sistema no conocerá un gran auge y perderá rápidamente interés a medida que avance el dominio de los Materiales y de las teorías de Regulación. La Raqueta (regulador) está sin embargo presente en la mayor parte de los relojes desde entonces y hasta nuestros días, pero en su papel de ajuste estático de la Regulación del reloj.
