EL FUNCIONAMIENTO DE UN RELOJ MECÁNICO Y SUS PRINCIPALES ÓRGANOS
Basados en la observación de los astros y luego en la proyección de sombras (gnomon, reloj de sol) y el flujo de fluidos (clepsidra, reloj de arena), los instrumentos de medida se volvieron mecánicos ya durante el siglo XIII (relojes). Si bien los primeros relojes de bolsillo aparecen en el siglo XVI, hubo que esperar hasta el siglo XVIII para que los relojes portados (de bolsillo) se volvieran fiables y se generalizaran. La mayoría de los modos de fabricación y de los principios mecánicos de entonces siguen siendo los mismos hasta hoy, aunque hayan podido evolucionar según los conocimientos y las tecnologías.

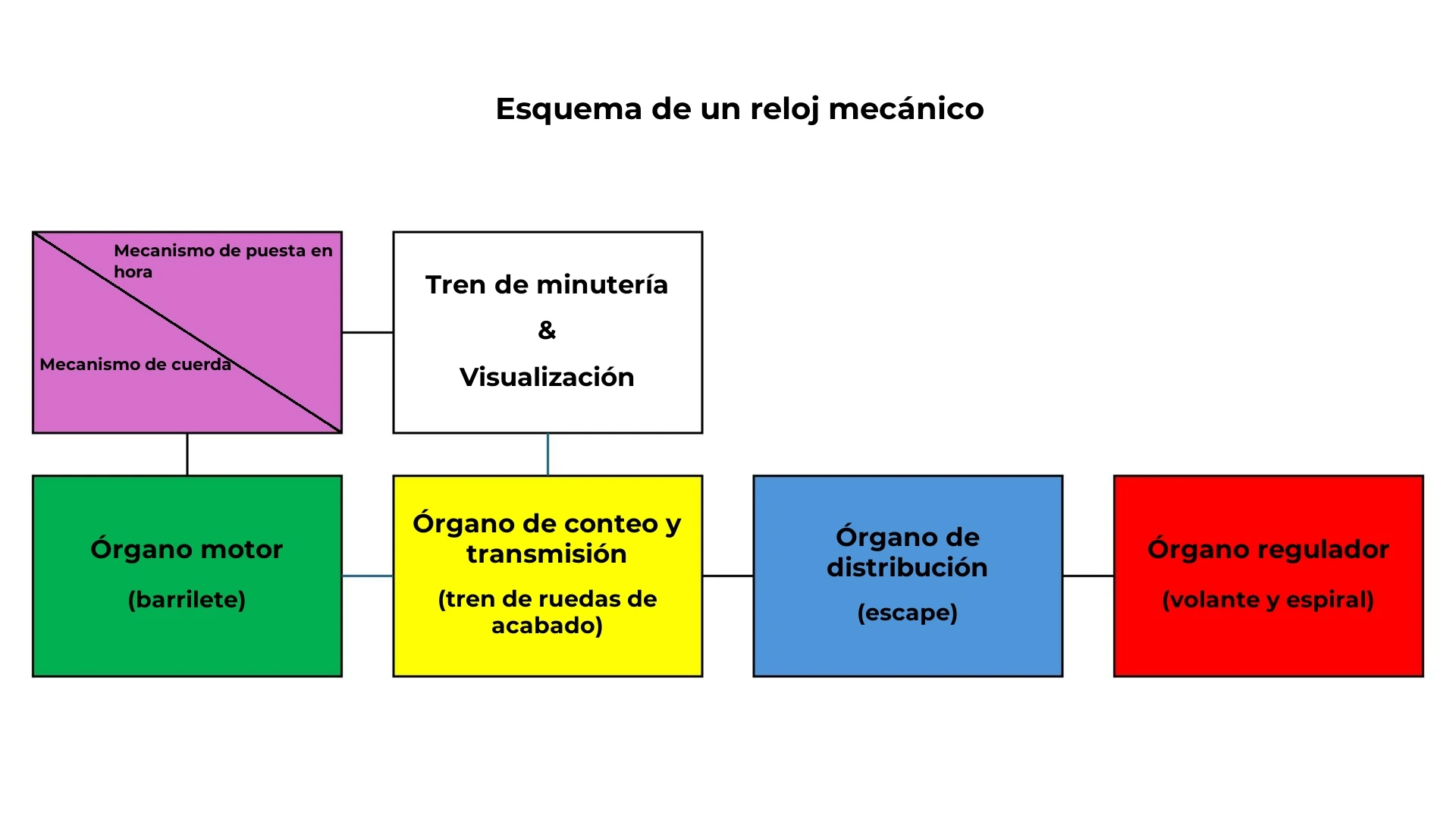

Un Movimiento mecánico básico (sin Complicación) puede estar constituido por más de doscientos componentes. Para comprender mejor su funcionamiento y sus diversas interacciones, es habitual agrupar estos componentes en diferentes órganos, cada uno con un papel específico. Los diferentes órganos de un Movimiento mecánico se definen a continuación, así como en el vídeo explicativo.
EL ÓRGANO MOTOR (barrilete)
Función : Situado al principio de la cadena cinemática del movimiento, el órgano motor tiene como función almacenar la energía necesaria para su funcionamiento y liberarla progresivamente.
Componentes principales : el barrilete (compuesto por un muelle real, un tambor del barrilete, un eje y una tapa).
EL ÓRGANO DE CONTEO Y TRANSMISIÓN (Tren de ruedas de acabado)
Función : La función del órgano de conteo y transmisión es transportar la energía del Barrilete (el órgano motor) al órgano regulador a través del Escape y dividir mecánicamente su frecuencia para distribuir las diferentes indicaciones. Así, la Rueda de segundos dará un Torno en un minuto, la Rueda central (que lleva la aguja de los minutos) dará un Torno en una hora, etc.
Componentes principales : El número de ruedas del órgano de conteo y transmisión puede variar. Sin embargo, generalmente se encuentran las siguientes ruedas: rueda central (o rueda de gran media), rueda intermedia (o rueda de pequeña media), rueda de segundos, piñón de escape.
EL ÓRGANO DE DISTRIBUCIÓN (escape)
Función : El escape cumple dos funciones distintas. Primero, bloquea (detiene) el tren de ruedas de acabado cuandoel volante está en su fase de oscilación libre. Puntualmente (entre 5 y 10 veces por segundo), libera el tren de ruedas de acabado y transmite su energía al volante mediante breves impulsos destinadas a mantener las oscilaciones del órgano regulador (el volante-espiral). La segunda función del escape es transformar el movimiento lineal del tren de ruedas de acabado (rotación continua) en un movimiento oscilatorio (las oscilaciones del órgano regulador).
Componentes principales : En un escape de áncora suiza, los componentes que lo constituyen son: la rueda de escape, el áncora y el doble plato. Aunque el doble plato esté fijado solidariamente al eje del Volante (el Órgano regulador), constituye el último componente de la cadena cinemática del Escape y pertenece efectivamente a este órgano.
L’ORGANE RÉGULATEUR (balancier-spiral)
Rôle : Il lui incombe de garantir la précision d’une montre. Quel que soit le type de montre (ou d’horloge) et sa construction, l’organe régulateur est toujours un oscillateur. Plus la fréquence d’un oscillateur est élevée, plus la montre sera précise. Bien que quelques tentatives de très hautes fréquences aient été effectuées, les organes régulateurs des montres mécaniques oscillent généralement entre 2,5 Hz et 5 Hz.
Composants principaux : le balancier et le spiral. On parle souvent du balancier-spiral pour désigner ce tandem qui constitue l’organe régulateur.
EL MECANISMO DE CUERDA Y DE PUESTA EN HORA
Permite al usuario alimentar el órgano motor y ajustar (como mínimo) la hora indicada por el reloj.
LA VISUALIZACIÓN Y EL TREN DE MINUTERÍA
Distribuye y muestra las diferentes informaciones proporcionadas por el movimiento.
