1. Descrizione generale
Il sistema della racchetta riunisce l’insieme dei componenti periferici all’organo regolatore (bilanciere-spirale) che permettono di correggerne la regolazione. A seconda della costruzione e del modo di regolazione scelto, il numero dei suoi componenti può variare. Così, generalmente non si trova la racchetta (regolatore) su un movimento con spirale a curva terminale (Breguet o Philips).
Figura 1
Esploso di un sistema della racchetta (con porta-piton mobile e collo di cigno)
Cliccare sull’animazione per ingrandirla

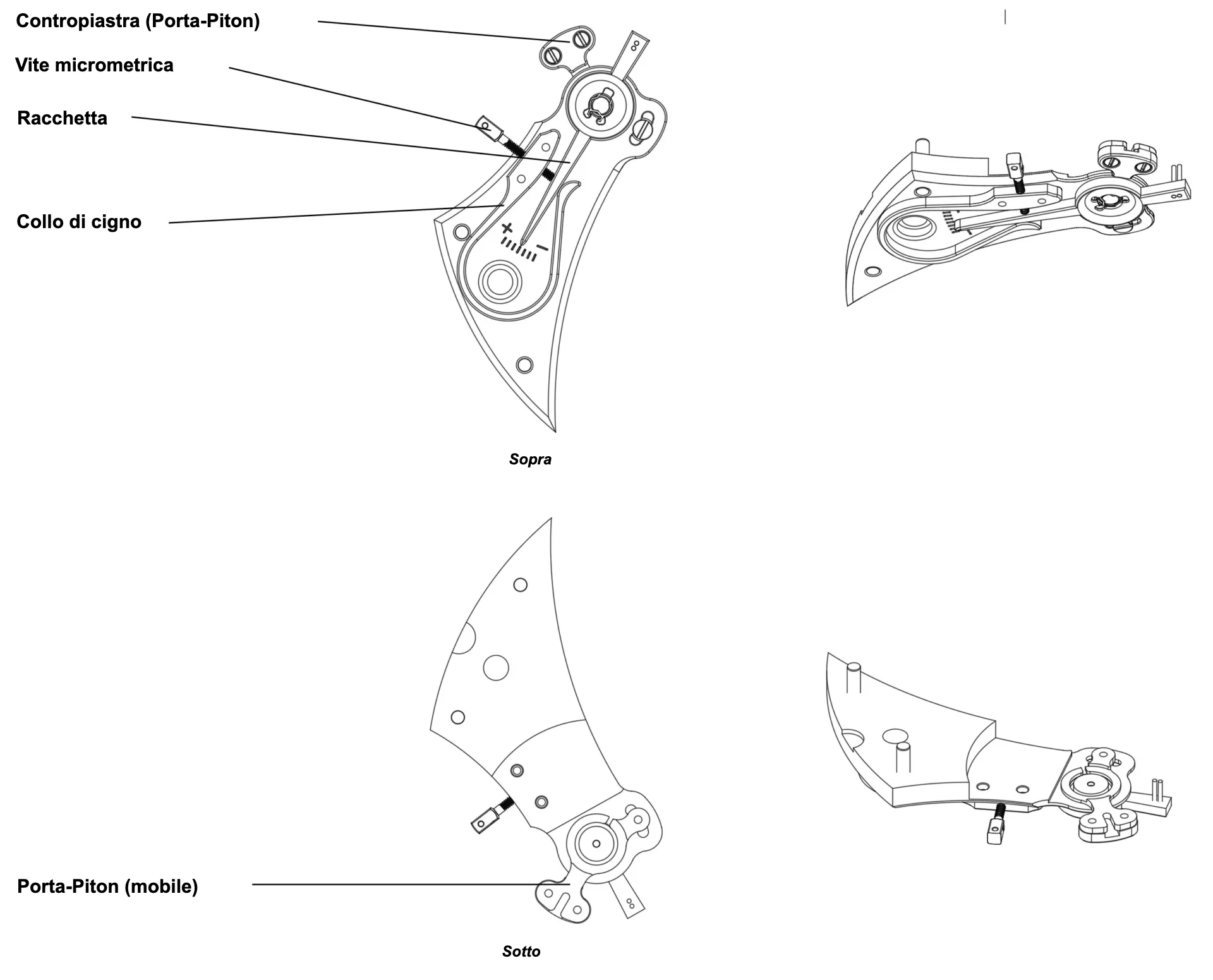

Figura 2
Piano di un sistema della racchetta assemblato (con portapiton mobile e collo di cigno)
Cliccare sulla miniatura per ingrandirla
2. Componenti
Il sistema della racchetta, a seconda della sua costruzione, può quindi comprendere uno o più di questi componenti:
3. Storia
I primi componenti che possono essere collegati all’insieme che oggi chiamiamo « sistema della racchetta » appaiono logicamente con l’invenzione del bilanciere spirale come regolatore da Christian Huygens nel 1675. Tuttavia, i primi orologi così regolati non comportavano veramente una racchetta. Sembrerebbe che l’apparizione della prima racchetta sia dovuta a John Harrison sul suo celebre cronometro H4 nel 1759. La racchetta ideata da Harrison non ha lo scopo di permettere una correzione media della regolazione modificando staticamente la lunghezza attiva della spirale come accade oggigiorno. Harrison, già consapevole dell’influenza delle variazioni termiche, concepisce e posiziona la racchetta del suo H4 per compensare termicamente le dilatazioni e contrazioni della spirale. Per riuscirvi, capitalizza i suoi lavori sulle costruzioni bimetalliche (che gli hanno già fatto guadagnare l’invenzione del bilanciere bimetallico termo-compensatore). La racchetta si articola su una doppia lamina composta da due metalli diversi. Grazie alla loro combinazione, la racchetta si inclinerà a sinistra quando le temperature scendono e a destra quando salgono. Poiché i movimenti della racchetta sono opposti a quelli della spirale (dilatazione-contrazione), la racchetta corregge la lunghezza attiva della spirale durante le variazioni di temperatura. Molto complesso da controllare, questo sistema non conoscerà un grande sviluppo e perderà rapidamente il suo interesse quando il controllo dei materiali e delle teorie di regolazione progredirà. La racchetta è tuttavia presente nella maggior parte degli orologi da allora e fino ai giorni nostri, ma nel suo ruolo di aggiustamento statico della regolazione dell’orologio.
