O TREM DA MINUTARIA

MENU

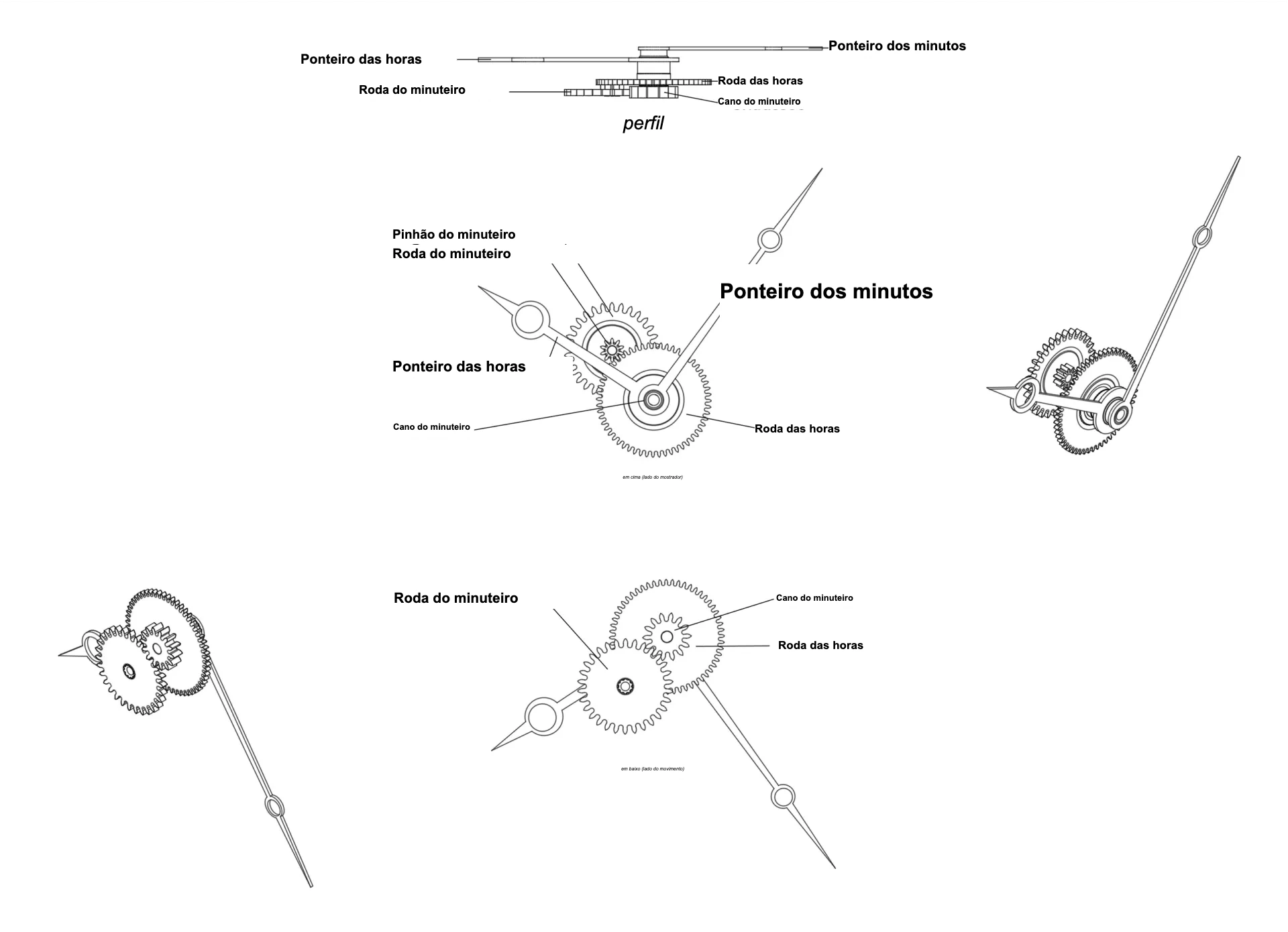

Figura 1: Vista explodida e cinemática (acelerada) do trem da minutaria

Clique na animação para ampliá-la

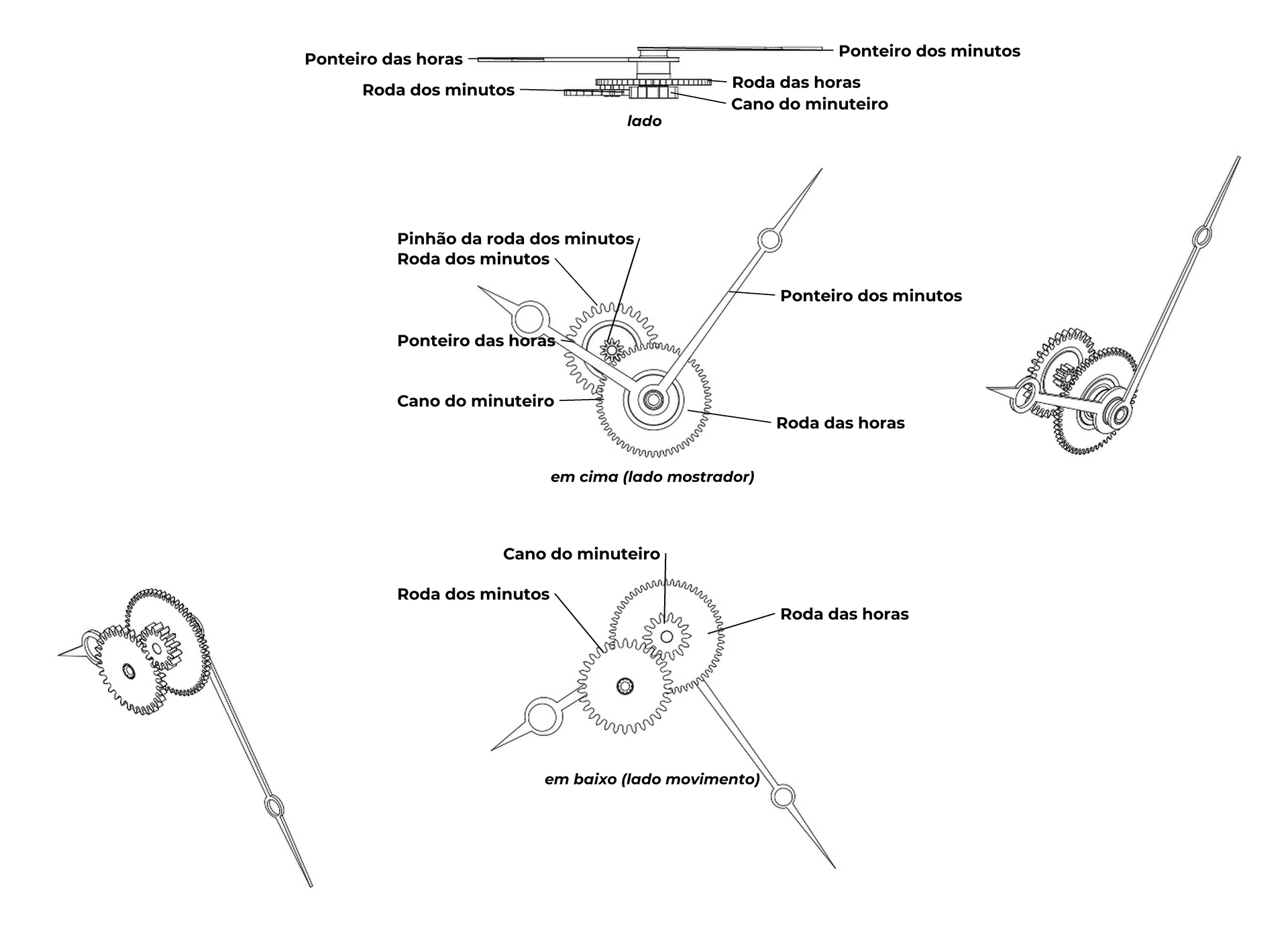

Figura 2: Planta de um trem da minutaria (com ponteiros)

Clique na miniatura para ampliar

1. Histórico

Até o 17^º século, a maioria dos relógios de parede e de bolso contavam apenas com um ponteiro das horas. A precisão relativa dos relógios de parede e de bolso, assim como os conhecimentos técnicos da época, justificam a ausência do ponteiro dos minutos.

Os primeiros ponteiros de minutos eram exibidos separadamente em um contador distinto do das horas. Atribui-se, em meados do século 17, ao Relojoeiro inglês Daniel Quare a invenção de um mecanismo capaz de exibir as horas e os minutos no centro do mostrador, no mesmo Eixo, sobrepondo as rodas que sustentavam e acionavam os dois ponteiros. O Trem da minutaria havia nascido e não conheceria mais avanços significativos.

2. Descrição geral

Sua função é distribuir as informações das horas e dos minutos aos seus respectivos ponteiros e permitir a sua correção pelo mecanismo de acerto da hora

O trem da minutaria é composto por:

1. O cano do minuteiro
2. A roda dos minutos
3. A roda das horas

Clicar na miniatura para ampliar

3. Funcionamento

O cano do minuteiro é acionado pelo pivô superior da roda central, que efetua uma volta em uma hora. O cano do minuteiro carrega diretamente o ponteiro dos minutos e também efetua uma volta em uma hora.

A dentição do Cano do minuteiro engrena com a dentição da placa da Roda do minuteiro à qual está solidário o pinhão da minutaria. O pinhão da minutaria engrena com a dentição da Roda das horas, que está sobreposta ao Cano do minuteiro e porta o Ponteiro das horas. A relação de engrenagem da Roda do minuteiro é calculada de modo que a Roda das horas gire 12 vezes mais lentamente do que o Cano do minuteiro, efetuando assim uma volta em 12 h. Trata-se, portanto, de um Trem de engrenagens desmultiplicador.

Durante o acerto da hora, o Trem da minutaria de acerto da hora arrasta a Roda do minuteiro. O atrito que liga o Cano do minuteiro ao pivô superior da Roda central permite fazer girar o conjunto Cano do minuteiro-Roda do minuteiro-roda a Canhão independentemente do resto do Movimento.
