A RODA DOS MINUTOS

MENU

1. Descrição geral

A roda dos minutos é composta por uma prancheta de roda cheia em latão rebitada a um pinhão em aço. O eixo do conjunto é furado e gira sobre um pino cravado do lado do mostrador da platina e situado próximo ao ponto do ponteiro dos minutos (geralmente no centro). O papel da Roda dos minutos é reduzir, através da sua relação de engrenagens, a velocidade de rotação do cano do minuteiro (que carrega o ponteiro dos minutos e aciona a Roda do minuteiro) para que o pinhão da minutaria acione a roda das horas (sobreposta ao Cano do minuteiro e que carrega o ponteiro das horas) doze vezes mais lentamente (para um mostrador de 12H). Uma ponte da minutaria de pequena espessura geralmente mantém a Roda dos minutos e os intermediários limitando a folga vertical do pinhão.

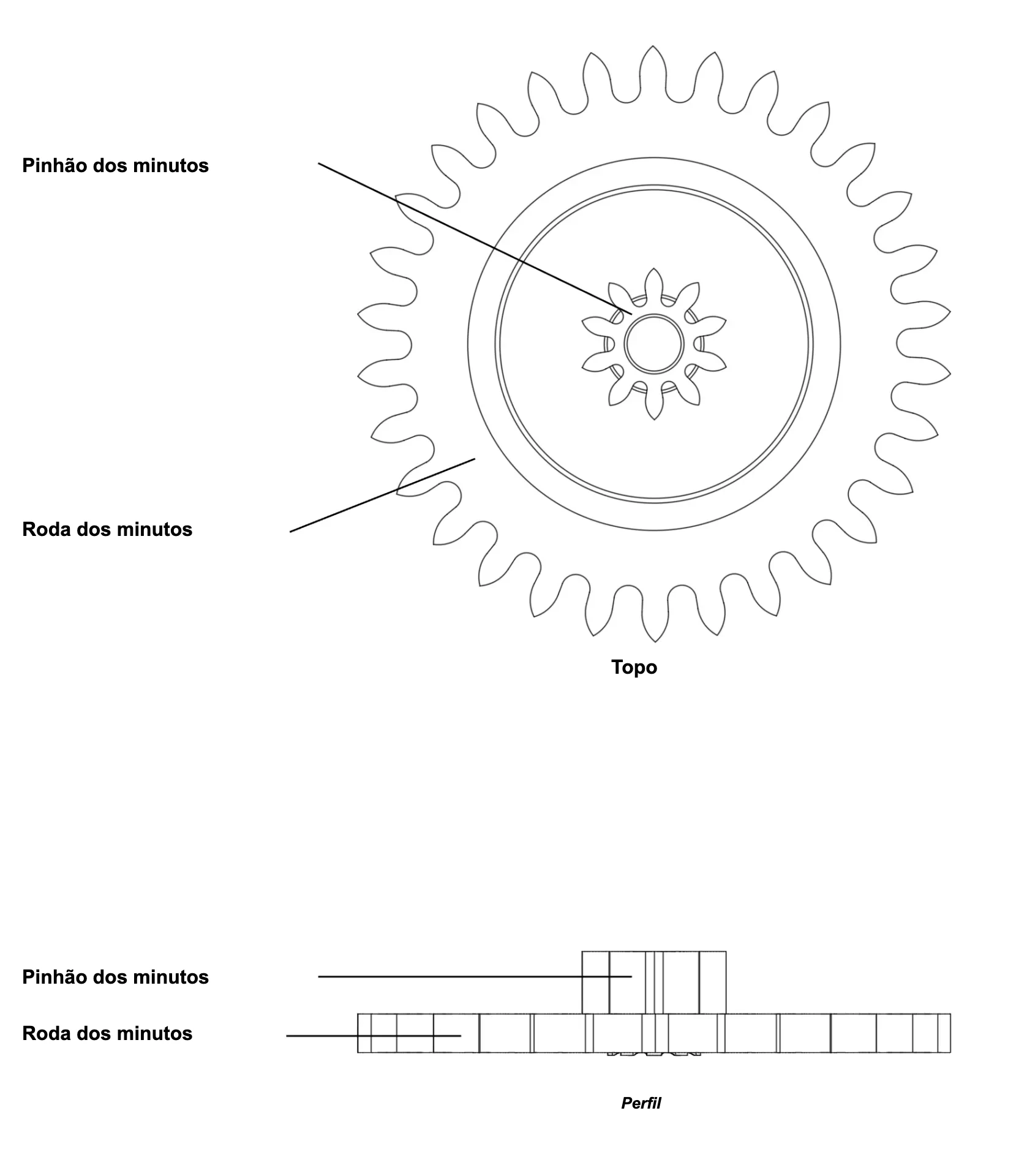

Figura 1

Plano de uma Roda dos minutos montada

Clique na miniatura para ampliar

2. Histórico

O aparecimento da Roda do minuteiro está intrinsecamente ligado ao do ponteiro dos minutos do qual deriva. Os primeiros ponteiros de minutos são observados no final do século 16^º. No entanto, não foi necessário esperar até que o minuto passasse a ser exibido no centro para que a Roda do minuteiro existisse e exercesse seu papel principal. O papel fundamental da Roda do minuteiro é multiplicar a velocidade de rotação do Ponteiro dos minutos em relação à das horas. Devido à simplicidade da solução que ela traz para cumprir seu papel, a Roda do minuteiro não sofreu evolução significativa desde o seu aparecimento.

3. Fabricação artesanal de uma Roda dos minutos

A Roda do minuteiro é composta por uma chapa maciça em latão e de um pinhão em aço. Artesanalmente, os dois componentes deste mobile podem ser realizados num Torno. Suas dentaduras podem igualmente ser talhadas com a ajuda de uma fresa reportada e de um prato divisor. Um apoio torneado na base do pinhão permite rebitar nele a chapa da roda, uma vez os dois componentes terminados.tour. Leurs dentures peuvent également y être taillées à l’aide d’une fraise reportée et d’un plateau diviseur. Une portée tournée à la base du pignon permet d’y river la planche de la roue, une fois les deux composants terminés.

4. Produção industrial de uma roda dos minutos

O método que descrevemos aqui pode igualmente, conforme os volumes de produção envolvidos, ser aplicado a um nível semi-artesanal (pequenas séries) e industrial (modo e volumes de produção elevados). O torno automáticoé a solução de usinagem mais adequada para produzir a Roda dos minutos e o pinhão de minutaria (corte de dentes incluído). Os dois componentes serão então decorados de forma artesanal ou industrial, conforme os acabamentos desejados, antes de a Roda dos minutos ser rebitada ao seu pinhão. Produzir a Roda dos minutos por Estampagem não traria realmente mais vantagens, já que o corte da dentição exigiria então uma operação posterior numa máquina de talhar.
