O CANO DO MINUTEIRO

MENU

1. Descrição geral

A haste do Pinhão do centro atravessa a platina e sai, geralmente no centro do movimento, do lado mostradordeste último. O Cano do minuteiro é um tubo cilíndrico, geralmente cego quando não há ponteiros de segundos ao centro, na base do qual uma dentição é cortada num diâmetro maior. O Cano do minuteiro ajusta-se no pivô do Pinhão do centro, previamente lubrificado. Para que o Cano do minuteiro possa ser arrastado pelo Pinhão do centro, é feita uma Garganta (picotagem) no pivô do Pinhão do centro. Em seguida, aperta-se o tubo do Cano do minuteiro à mesma altura que a picotagem do pivô do Pinhão do centro. Este aperto cria uma pressão suficiente para que o Cano do minuteiro seja arrastado pelo Pinhão do centro. Além disso, oferece a vantagem de ser suficientemente leve para permitir que o Cano do minuteiro gire livremente sobre o Pinhão do centro durante o acerto da hora do relógio (fricção lubrificada). Esta fricção é chamada de Entalhamento. Considera-se que um bom Entalhamento é suficientemente lubrificado quando se consegue parar o Movimento no acerto da hora no sentido anti-horário.

Uma vez arrastado pelo Pinhão do centro, o Cano do minuteiro gira à mesma velocidade que ele (1 v/h) e pode assim suportar diretamente o Ponteiro dos minutos que é encaixado sobre um assento situado no ponto mais alto do Cano do minuteiro. A dentição do Cano do minuteiro arrasta a Roda do minuteiro cujo pinhão pode acionar a Roda das horas (roda com canhão) (trem de engrenagens redutor) sobreposta ao Cano do minuteiro.

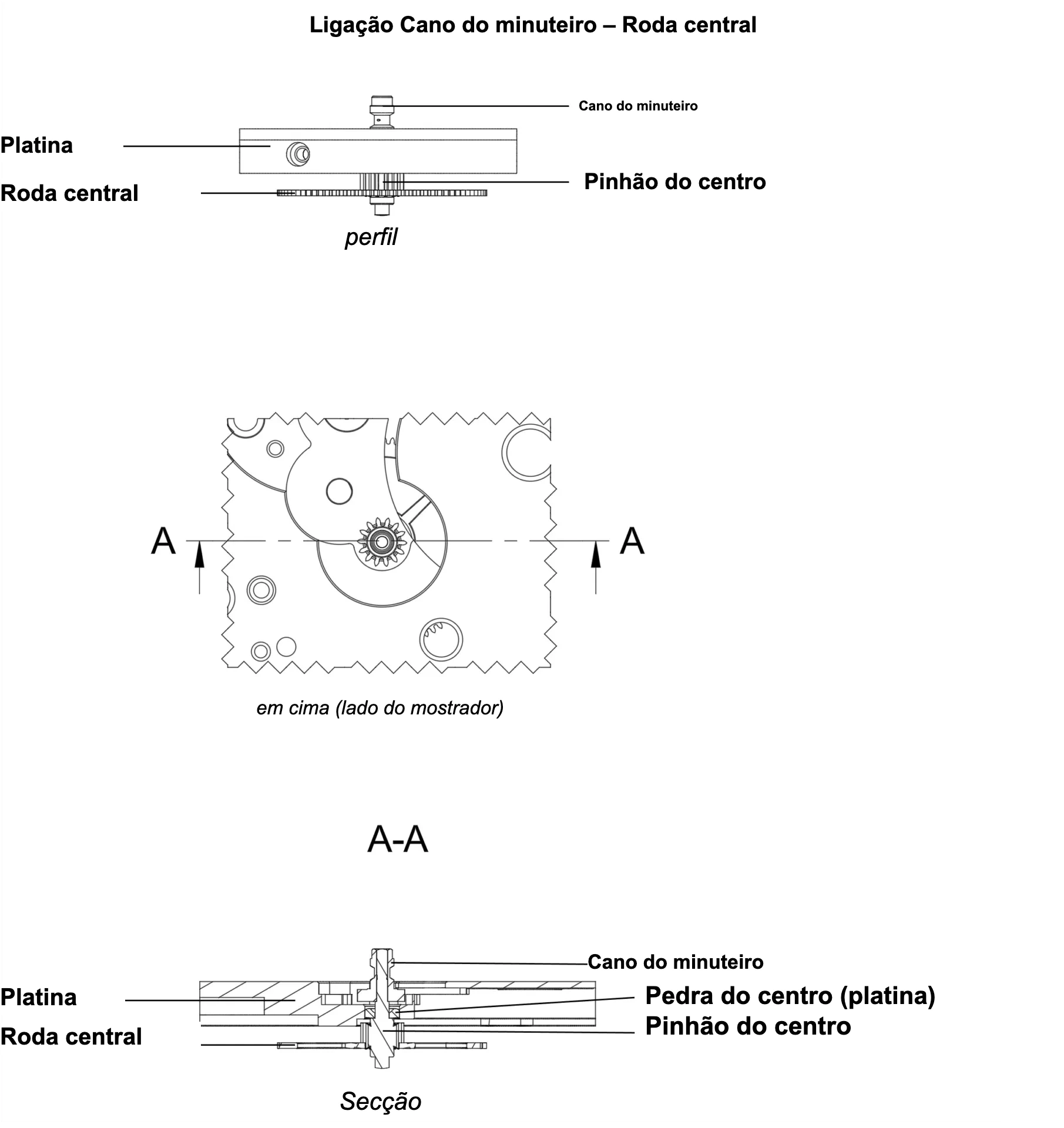

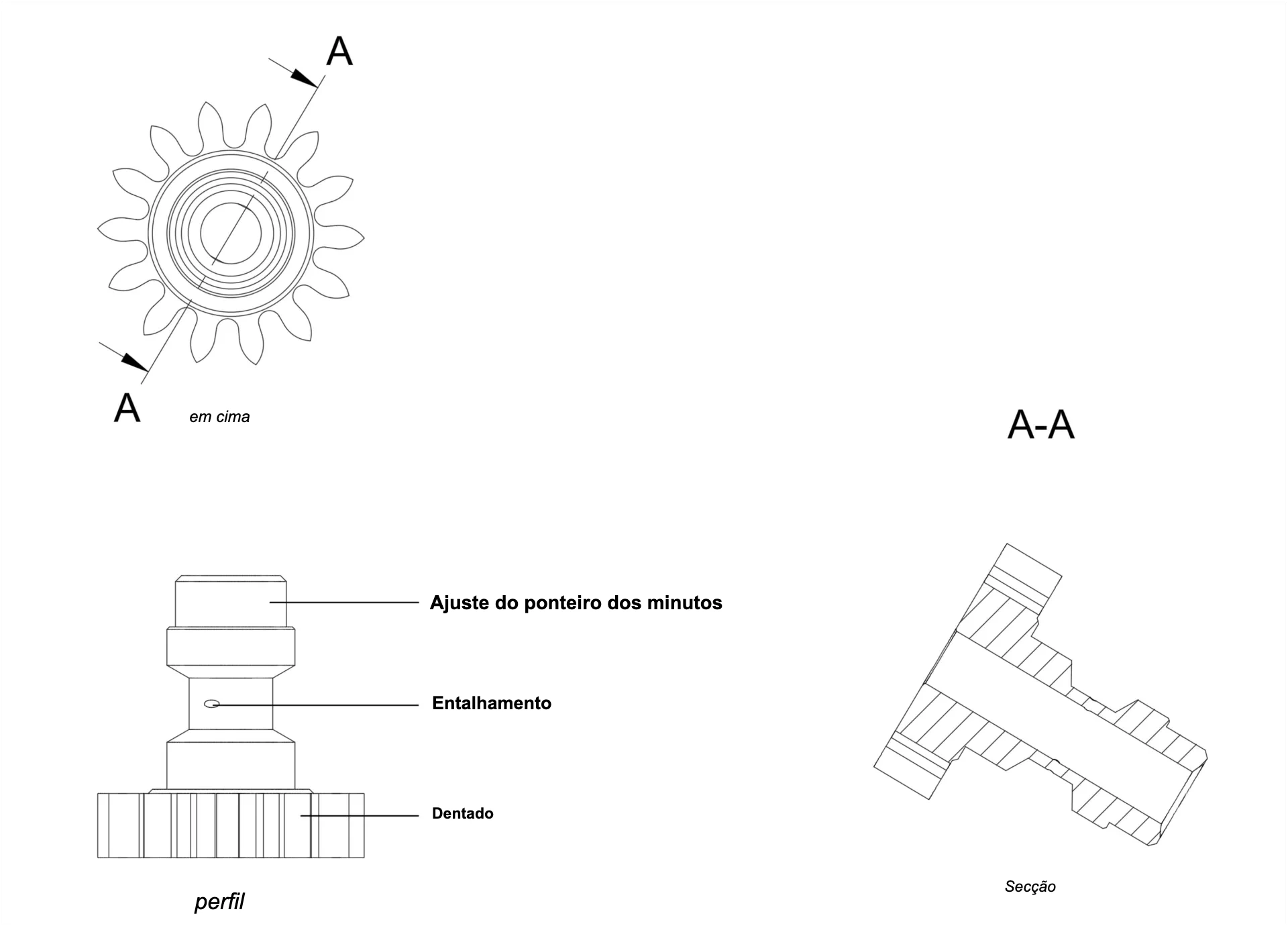

Figura 1

Esquema de um Cano do minuteiro entalhado

Clique na miniatura para ampliar

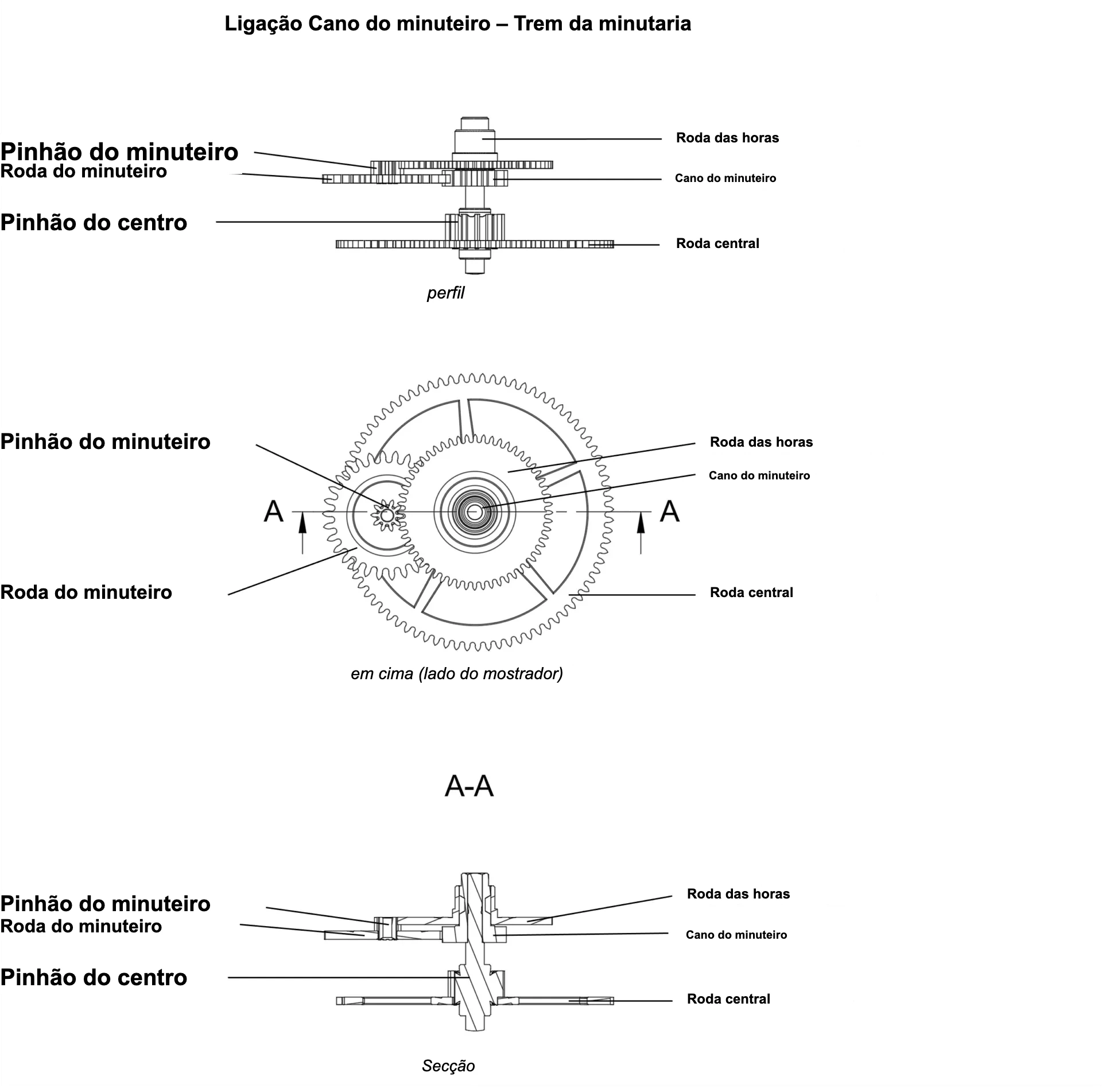

Figura 3

Esquema da ligação Cano do minuteiro – Trem da minutaria

Clique na miniatura para ampliar

2. Fabricação artesanal de um Cano do minuteiro

O Cano do minuteiro é um elemento relativamente simples de produzir, seja qual for o método. Trata-se de um pinhão cilíndrico em aço desprovido de pivôs. O conjunto das operações necessárias à sua fabricação pode ser realizado com a ajuda de um torno e de um divisor (torneamento, corte da dentição). Para minimizar os atritos (nomeadamente as superfícies de contacto com a Roda das horas), o Cano do minuteiro é inteiramente polido. Uma etapa igualmente realizável num Torno convencional.

Por fim, e na maioria dos casos, o artesão procederá aos eventuais Tratamentos térmicos exigidos pela Liga de Aço escolhida (têmperas, revenidos, recozimentos). Ele reclareará finalmente todas as superfícies do Cano do minuteiro coloridas pelos sucessivos Tratamentos térmicos.

3. Produção industrial de um Cano do minuteiro

Em escala industrial, o cano do minuteiro pode ser inteiramente fabricado por um torno automático. A sua fabricação é simples, e resume-se a algumas operações de torneamento e ao corte da dentição. Para minimizar os atritos (nomeadamente as superfícies de contacto com a roda das horas), o cano do minuteiro é totalmente polido. Consoante a liga escolhida para o seu fabrico, o cano do minuteiro receberá em seguida os tratamentos térmicos que lhe permitirão atingir uma dureza ótima.
