1. Descripción general
El vástago del piñón del centro atraviesa la platina y sobresale, generalmente en el centro del movimiento, del lado de la esferade este último. El Cañón del minutero es un tubo cilíndrico, generalmente ciego cuando no hay agujas de segundos al centro, en cuya base se talla un dentado de mayor diámetro. El Cañón del minutero se ajusta sobre el eje del Piñón del centro, previamente engrasado. Para que el Cañón del minutero pueda ser arrastrado por el Piñón del centro, se practica una Garganta (picadura) en el eje del Piñón del centro. Luego se pinza el tubo del Cañón del minutero a la misma altura que la picadura del eje del Piñón del centro. Este pinzamiento crea un ajuste suficiente para que el Cañón del minutero sea arrastrado por el Piñón del centro. Además, ofrece la ventaja de ser lo suficientemente ligero como para dejar que el Cañón del minutero gire libremente sobre el Piñón del centro durante la puesta en hora del reloj (fricción grasa). Esta fricción se denomina Indentado. Se considera que un buen Indentado tiene la grasa suficiente cuando se logra detener el Movimiento al poner la hora en sentido antihorario.
Una vez arrastrado por el Piñón del centro, el Cañón del minutero gira a la misma velocidad que él (1 v/h) y puede así soportar directamente la Aguja de los minutos que se encaja sobre un asiento situado en la parte más alta del Cañón del minutero. El dentado del Cañón del minutero arrastra la Rueda del minutero cuyo piñón puede arrastrar la Rueda de las horas (rueda con Cañón) (Tren de ruedas reductor) superpuesta al Cañón del minutero.

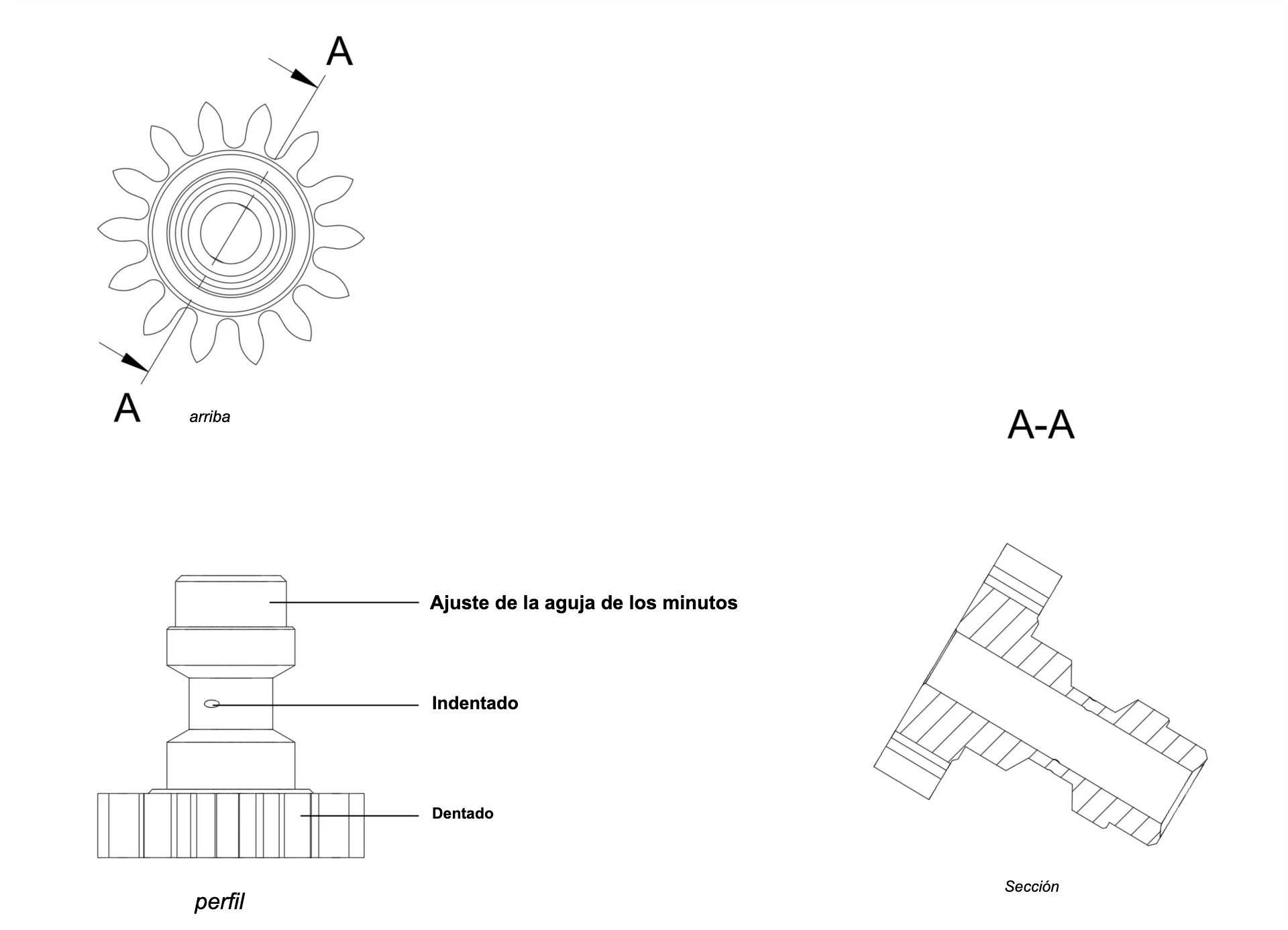

Figura 1
Plano de un Cañón del minutero Indentado
Haga clic en la miniatura para ampliarla

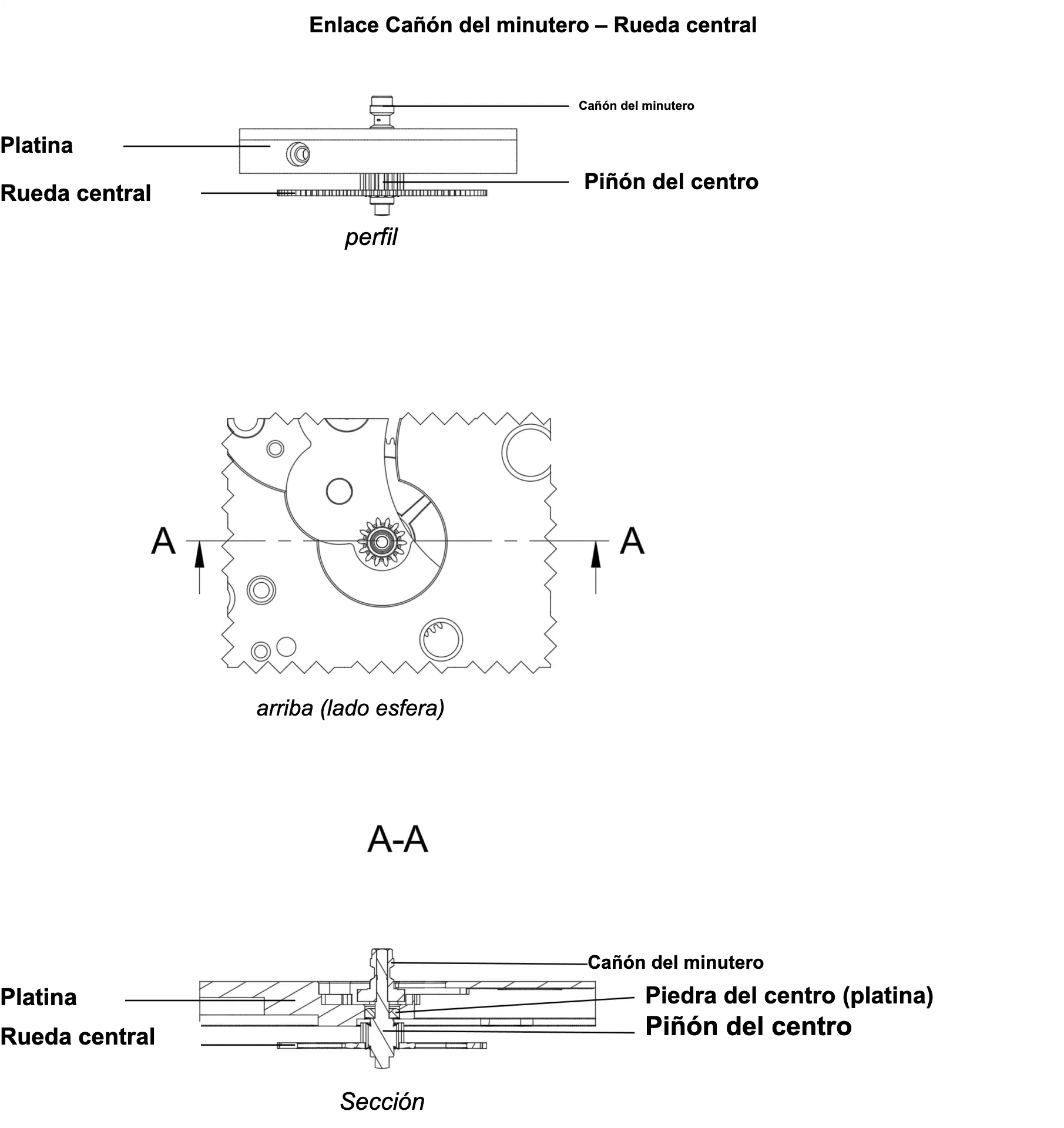

Figura 2
Plano del enlace Cañón del minutero – Rueda central
Haga clic en la miniatura para ampliarla

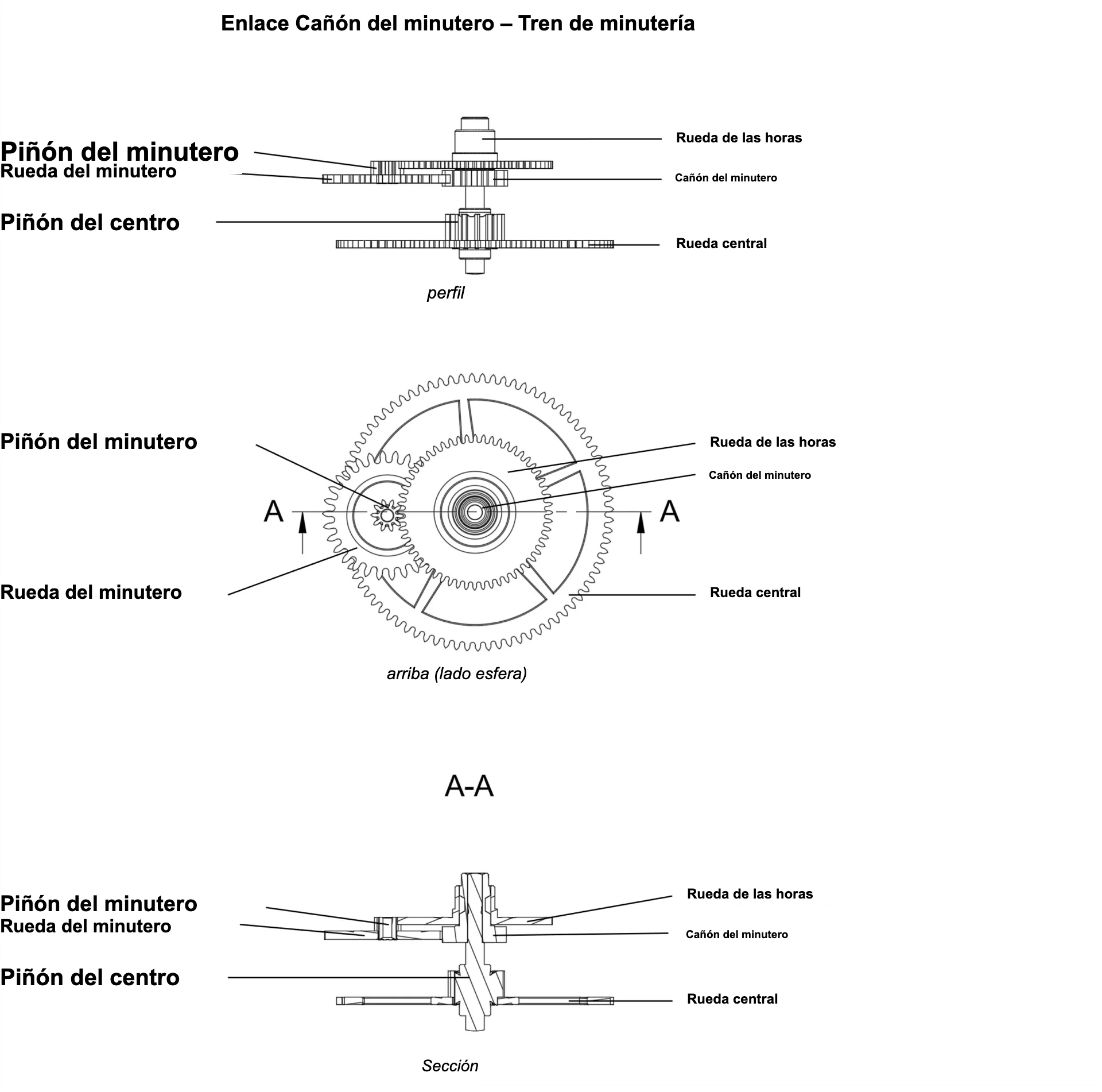

Figura 3
Plano del enlace Cañón del minutero – Tren de minutería
Haga clic en la miniatura para ampliarla
2. Fabricación artesanal de un Cañón del minutero
El Cañón del minutero es un elemento relativamente sencillo de producir, sea cual sea el método utilizado. Se trata de un piñón cilíndrico de acero desprovisto de pivotes. El conjunto de las operaciones necesarias para su fabricación puede realizarse con un torno y un divisor (torneado, tallado del dentado). Para minimizar las fricciones (en particular las superficies de contacto con la Rueda de las horas), el Cañón del minutero se pule por completo. Una etapa que también puede realizarse en un Torno convencional.
Finalmente, y en la mayoría de los casos, el artesano llevará a cabo los eventuales Tratamientos térmicos requeridos por la Aleación de acero elegida (temples, revenidos, recocidos). Por último, reblanquecerá todas las superficies del Cañón del minutero coloreadas por los sucesivos Tratamientos térmicos.
3. Producción industrial de un Cañón del minutero
A escala industrial, el cañón del minutero puede fabricarse completamente mediante una torno automático. Su fabricación es sencilla, y se reduce a algunos torneados y al tallado del dentado. Para minimizar las fricciones (especialmente las superficies de contacto con la rueda de las horas), el cañón del minutero se pule por completo. Según la aleación elegida para su fabricación, el cañón del minutero recibirá luego los tratamientos térmicos que le permitirán alcanzar una dureza óptima.
