LA BUSSOLA (RUOTA DEL CANNOTTO)

MENU

1. Descrizione generale

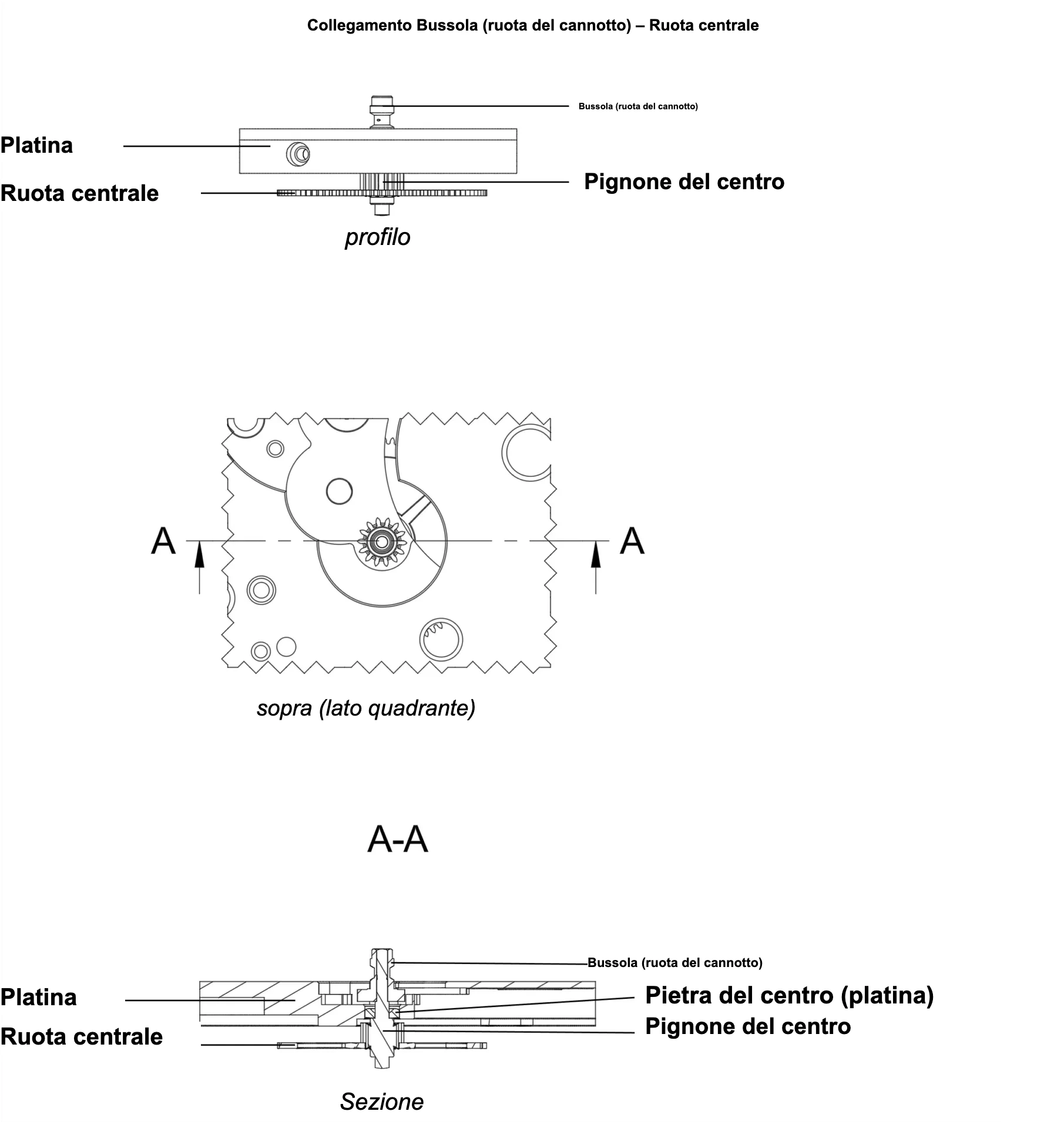

Il gambo del pignone del centro attraversa la platina e fuoriesce, generalmente al centro del movimento, dal lato del quadrantedi quest’ultimo. La Bussola (ruota del cannotto) è un tubo cilindrico, generalmente cieco quando non ci sono lancette dei secondi al centro, alla cui base viene tagliata una dentatura in un diametro maggiore. La Bussola (ruota del cannotto) si inserisce sul perno del Pignone del centro, precedentemente ingrassato. Affinché la Bussola (ruota del cannotto) possa essere trascinata dal Pignone del centro, viene praticata una Gola (incisione) sul perno del Pignone del centro. Si stringe quindi il tubo della Bussola (ruota del cannotto) alla stessa altezza dell’incisione del perno del Pignone del centro. Questo pizzicamento crea un serraggio sufficiente affinché la Bussola (ruota del cannotto) sia trascinata dal Pignone del centro. Offre inoltre il vantaggio di essere sufficientemente leggero da lasciare la Bussola (ruota del cannotto) girare liberamente sul Pignone del centro durante la messa all’ora dell’orologio (attrito grasso). Questo attrito è chiamato l’Intaccatura. Si considera che una buona Intaccatura sia sufficientemente grassa quando si riesce a fermare il Movimento in messa all’ora antioraria.

Una volta trascinata dal Pignone del centro, la Bussola (ruota del cannotto) gira alla stessa velocità di quest’ultimo (1 g/h) e può quindi portare direttamente la lancetta dei minuti che viene calzata su una sede situata nella parte più alta della Bussola (ruota del cannotto). La dentatura della Bussola (ruota del cannotto) trascina la Ruota della minuteria il cui pignone può trascinare la Ruota delle ore (ruota a cannone) (rotismo demoltiplicatore) sovrapposta alla Bussola (ruota del cannotto).

Figura 1

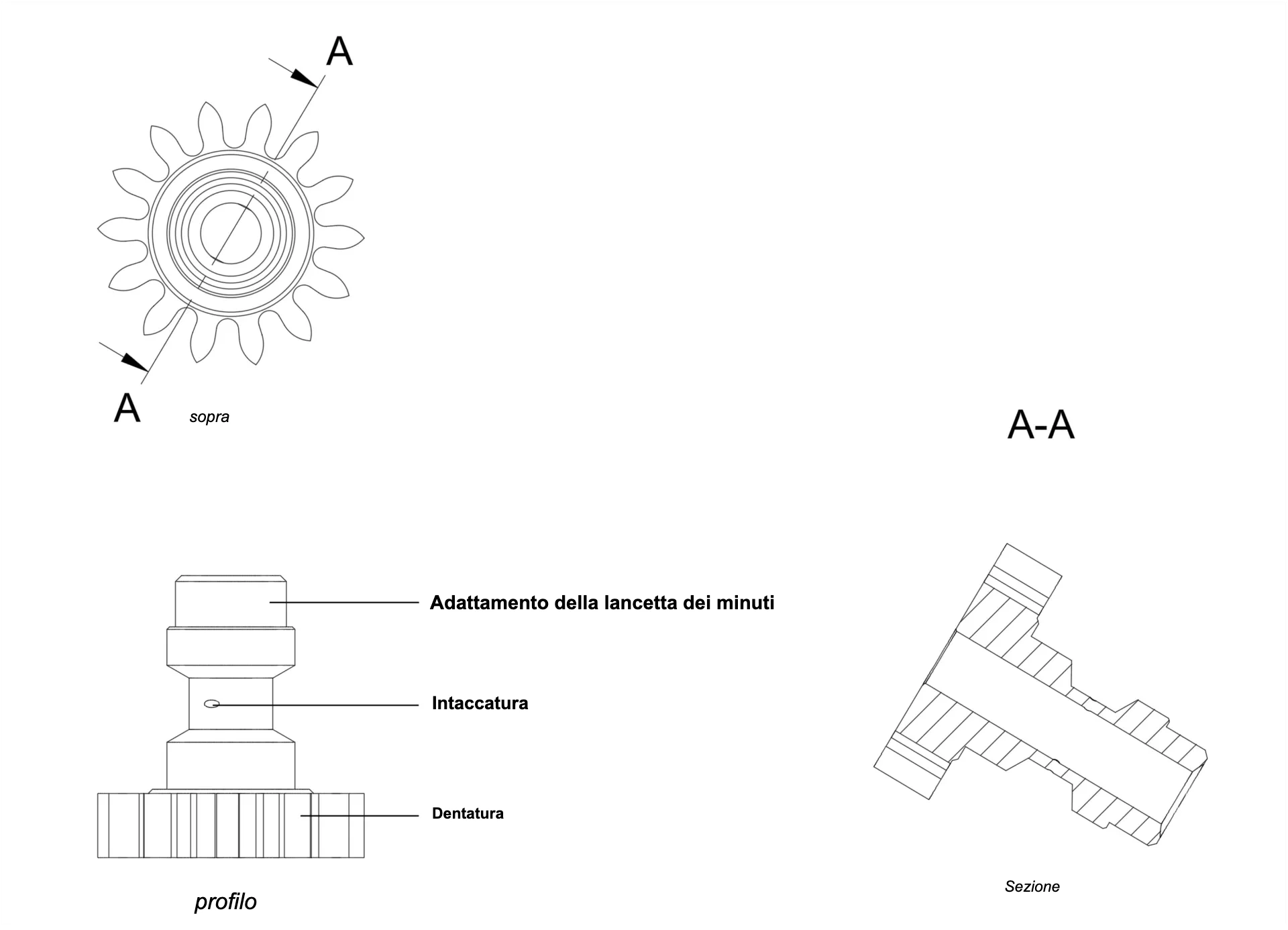

Schema di una Bussola (ruota del cannotto) con intaccatura

Cliccare sulla miniatura per ingrandirla

Figura 3

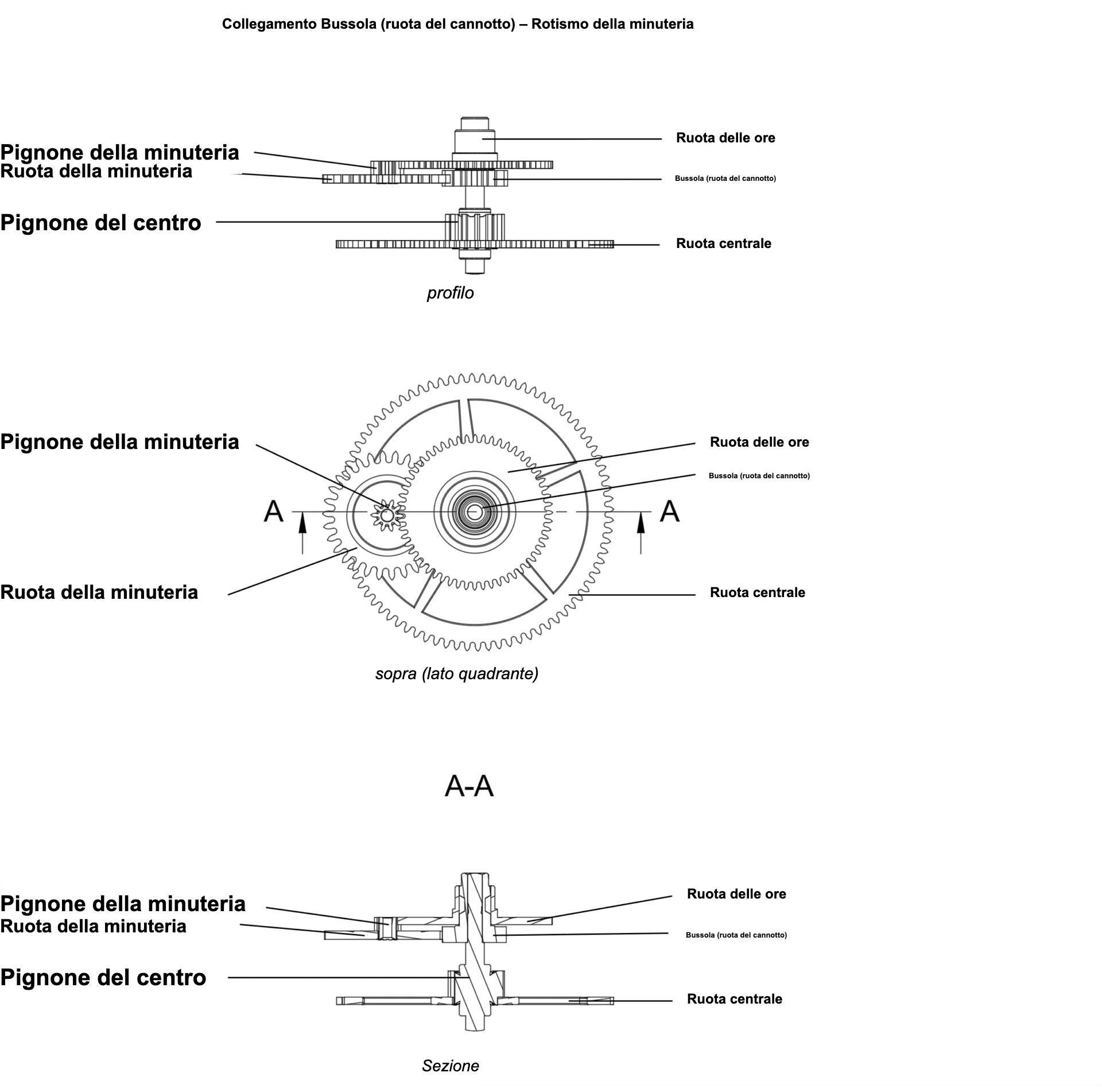

Schema del collegamento Bussola (ruota del cannotto) – Rotismo della minuteria

Cliccare sulla miniatura per ingrandirla

2. Fabbricazione artigianale di una Bussola (ruota del cannotto)

La Bussola (ruota del cannotto) è un elemento relativamente semplice da produrre, qualunque sia il metodo utilizzato. Si tratta di un pignone cilindrico in Acciaio privo di perni. L’insieme delle operazioni necessarie alla sua fabbricazione può essere realizzato con l’ausilio di un Tornio e di un divisore (tornitura, taglio della dentatura). Per ridurre al minimo gli attriti (in particolare le superfici di contatto con la Ruota delle ore), la Bussola (ruota del cannotto) viene interamente lucidata. Una fase anch’essa realizzabile su un Tornio convenzionale.

Infine, e nella maggior parte dei casi, l’artigiano procederà agli eventuali Trattamenti termici richiesti dalla Lega di Acciaio scelta (tempre, rinvenimenti, ricotture). Egli infine ripulirà tutte le superfici della Bussola (ruota del cannotto) colorate dai successivi Trattamenti termici.

3. Produzione industriale di una Bussola (ruota del cannotto)

Su scala industriale, la bussola (ruota del cannotto) può essere interamente realizzata da un tornio automatico. La sua fabbricazione è semplice, e si riduce a poche tornitura e alla dentatura. Per minimizzare gli attriti (in particolare le superfici di contatto con la ruota delle ore), la bussola (ruota del cannotto) viene interamente lucidata. A seconda della lega scelta per la sua fabbricazione, la bussola (ruota del cannotto) riceverà poi i trattamenti termici che le permetteranno di raggiungere una durezza ottimale.
