1. Description générale
C’est l’élément qui permet de lier le spiral au coq (Figure 1). Généralement en laiton, le piton prend des formes différentes selon les constructions. D’une manière générale, il se compose d’une partie généralement cylindrique percée ou fendue. Le perçage ou la fente permettent d’accueillir l’extrémité extérieur du spiral qui y est chevillé par une goupille de laiton, collé ou serti. La partie supérieure est munie d’un guide pour garantir son bon positionnement angulaire lorsqu’il est fixé au coq. Selon les choix de construction de l’organe régulateur, le piton se loge directement dans le coq, ou est tenu par un élément facultatif de la raquetterie : le porte-piton mobile (Figure 2). Ce dernier peut être fixe ou mobile pour permettre un réglage de la mise au repère facilité.
Figure 1
Éclaté de l’organe régulateur
Cliquer sur l’animation pour l’agrandir

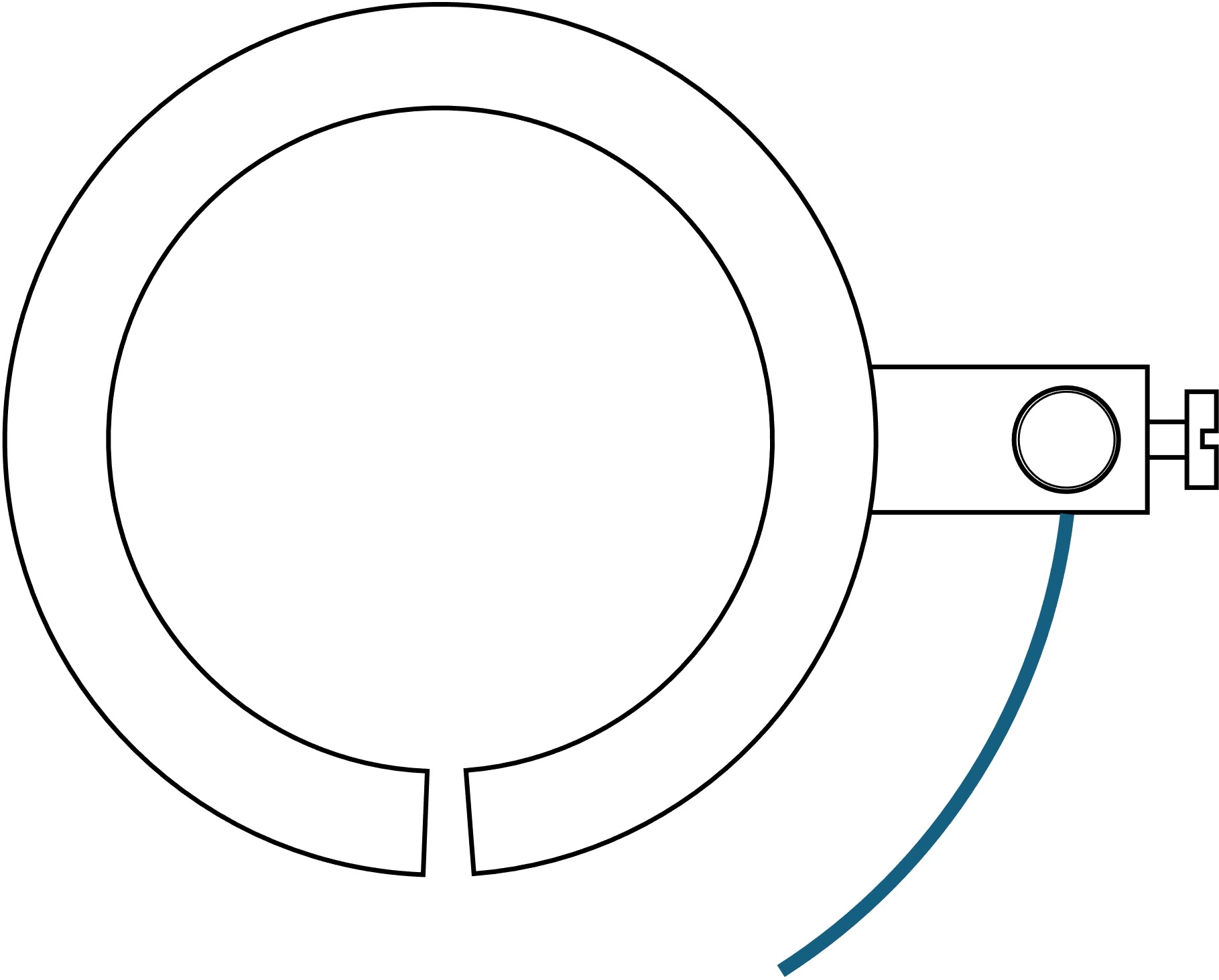

Figure 2
Porte-piton mobile
Cliquer sur la vignette pour l’agrandir

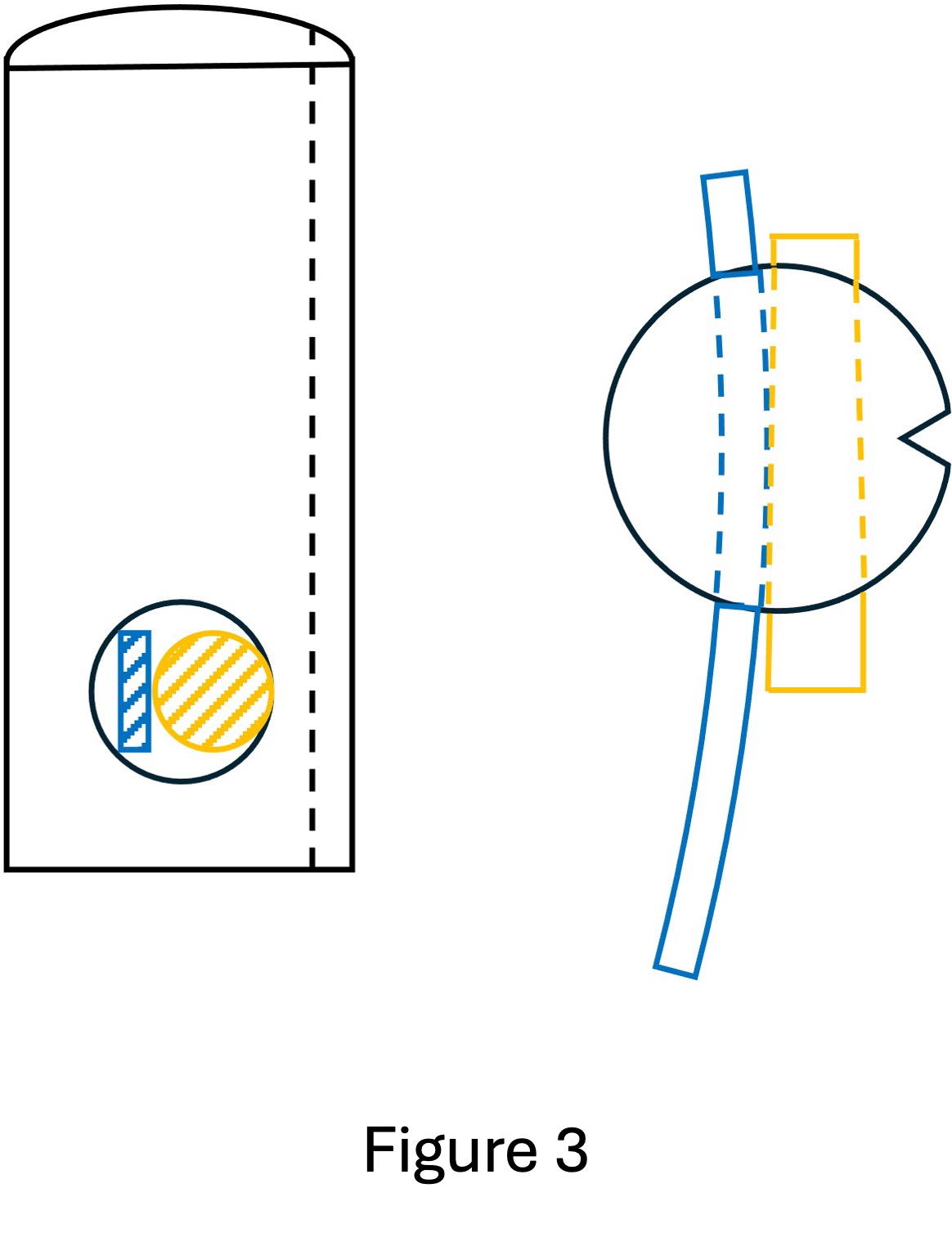

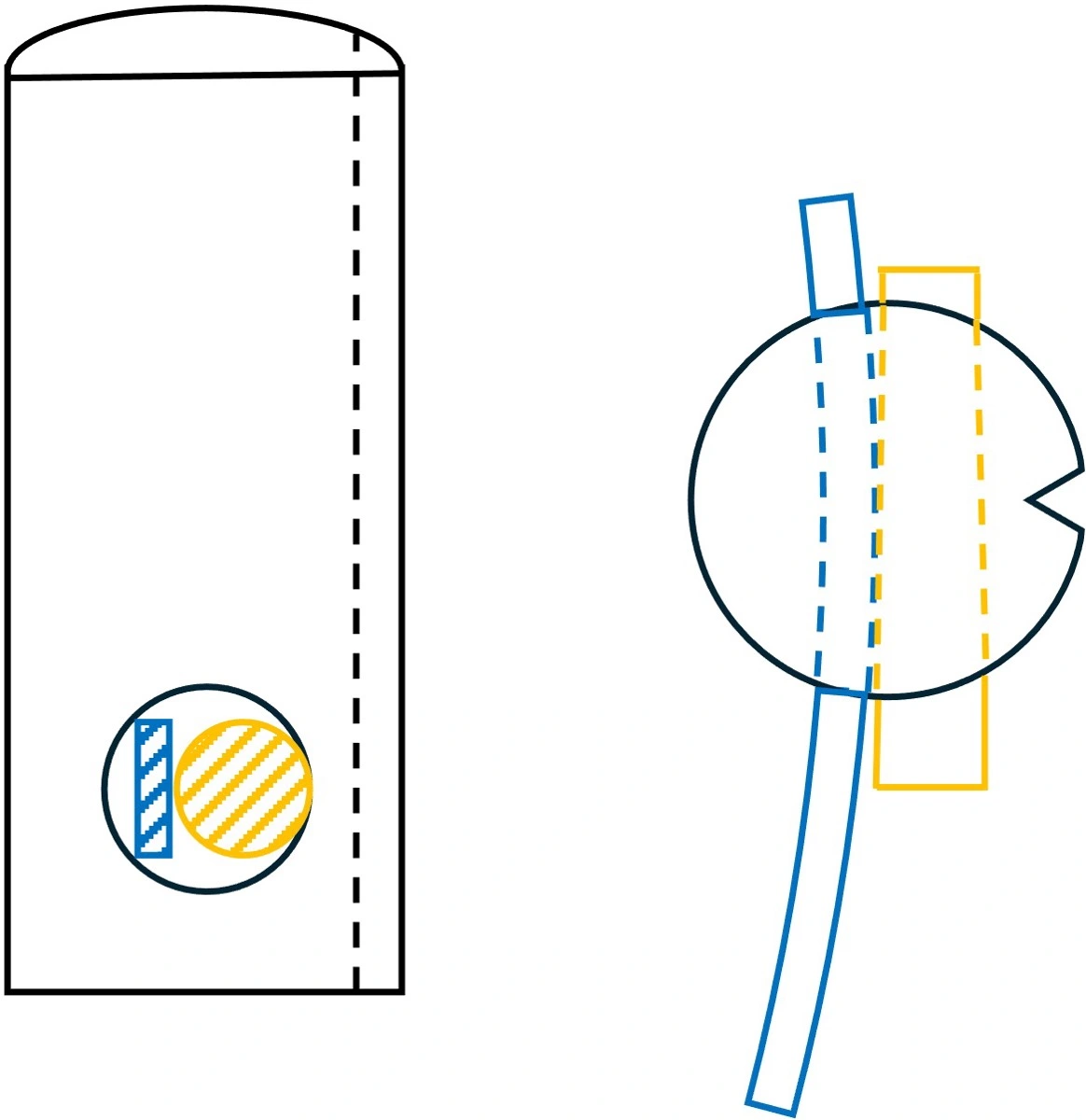

Figure 3
Piton goupillé
Cliquer sur la vignette pour l’agrandir
3. Piton collé
L’extrémité extérieure du spiral est insérée au travers d’une encoche pratiquée sous le piton et y est collée. C’est une solution courante pour les montres produites en grandes séries (Figure 4).
Figure 4
Piton collé
Cliquer sur la vignette pour l’agrandir
4. Piton « Genève »

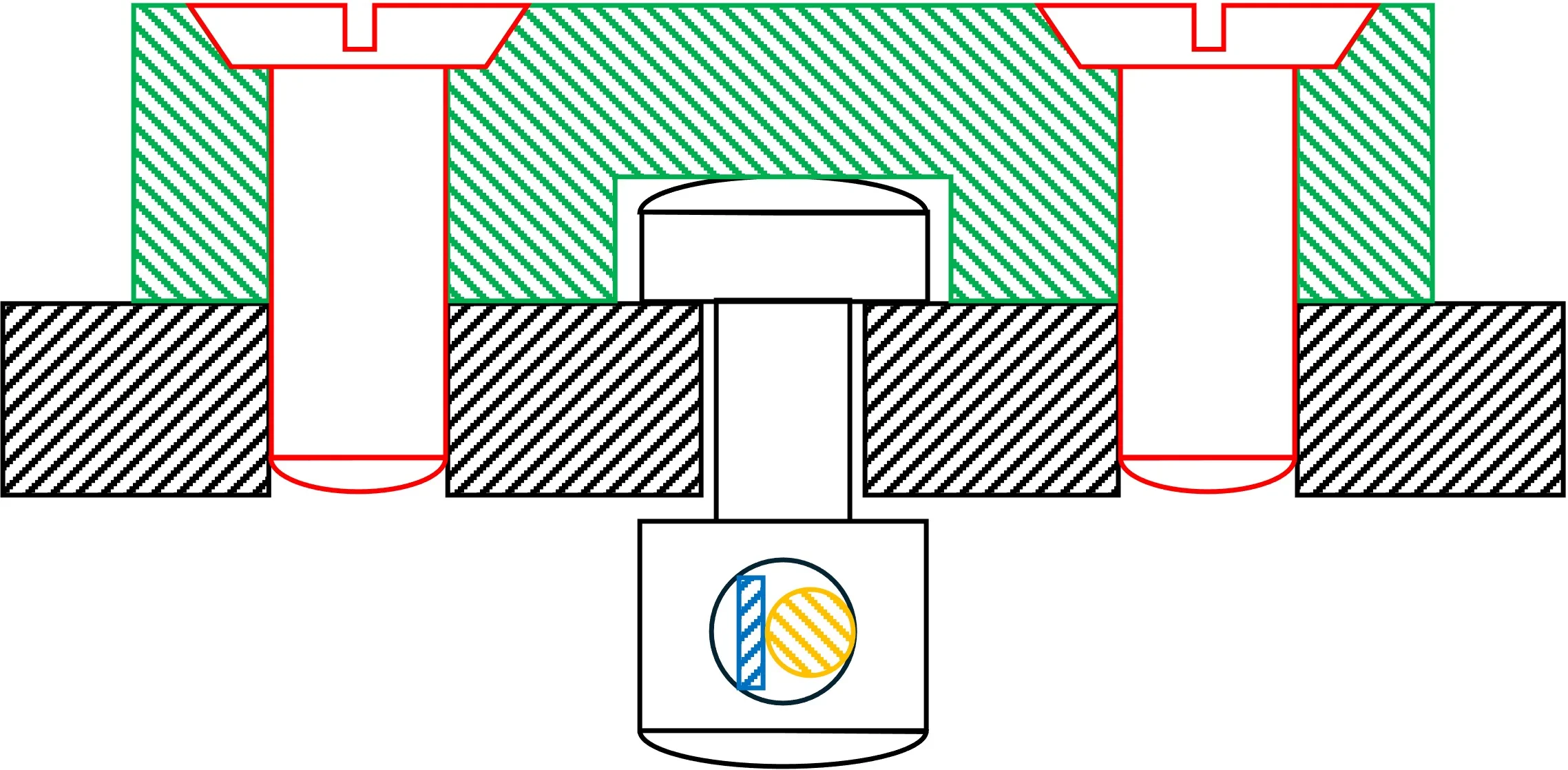

Le piton Genève équipe des montres de grande qualité. Il se destine autant à des spiraux plats qu’à des spiraux à courbes terminales de type Breguet ou Philips. À l’instar du piton classique, le spiral y est fixé par une goupille en laiton. Contrairement aux pitons décrits précédemment, le piton Genève n’est pas ajustable en hauteur. La construction du réglage et la courbe terminale se doivent donc d’être parfaitement réalisées. De tels pitons peuvent être directement intégrés au coq (piton fixe) ou sur un porte piton mobile (Figure 5).

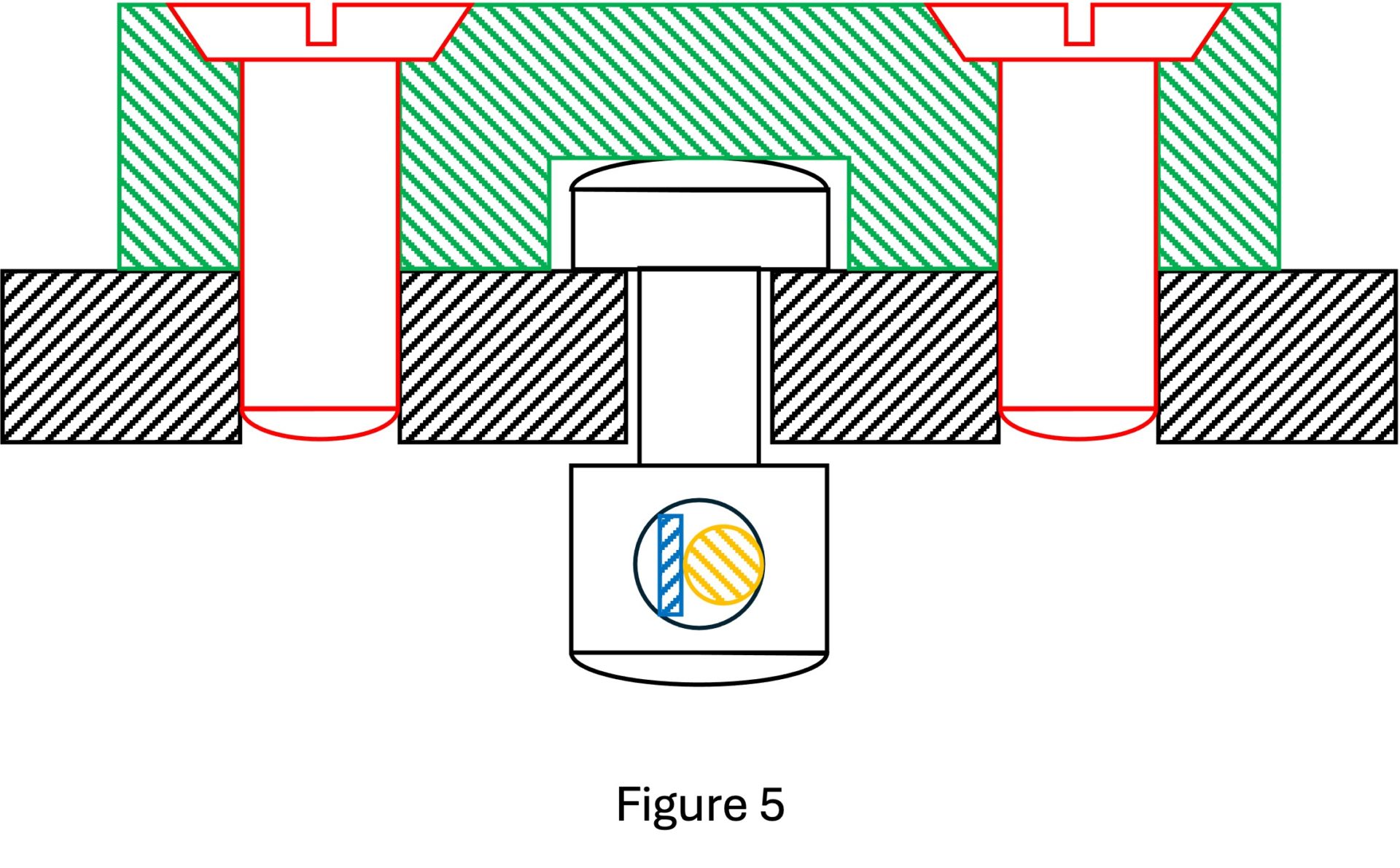

Figure 5
Piton « Genève »
Cliquer sur la vignette pour l’agrandir
5. Fabrication artisanale d’un piton
Le piton est un composant facile à fabriquer quel que soit son design. C’est le design de ce dernier qui conditionnera les outils et les étapes nécessaires à sa fabrication. Dans tous les cas celle-ci sera simple et les outils usuels de l’horloger permettront sa fabrication.
6. Production industrielle d’un piton
Le piton est un composant facile à fabriquer. Quelques opérations de décolletage (tournage, perçage, fraisage) suffisent et impliquent un cycle de fabrication de quelques secondes seulement.
