Mechanische Prinzipien › Die Funktionsweise des mechanischen Uhrwerks

DER AUFZUGSMECHANISMUS UND DER ZEIGERSTELLMECHANISMUS

MENÜ

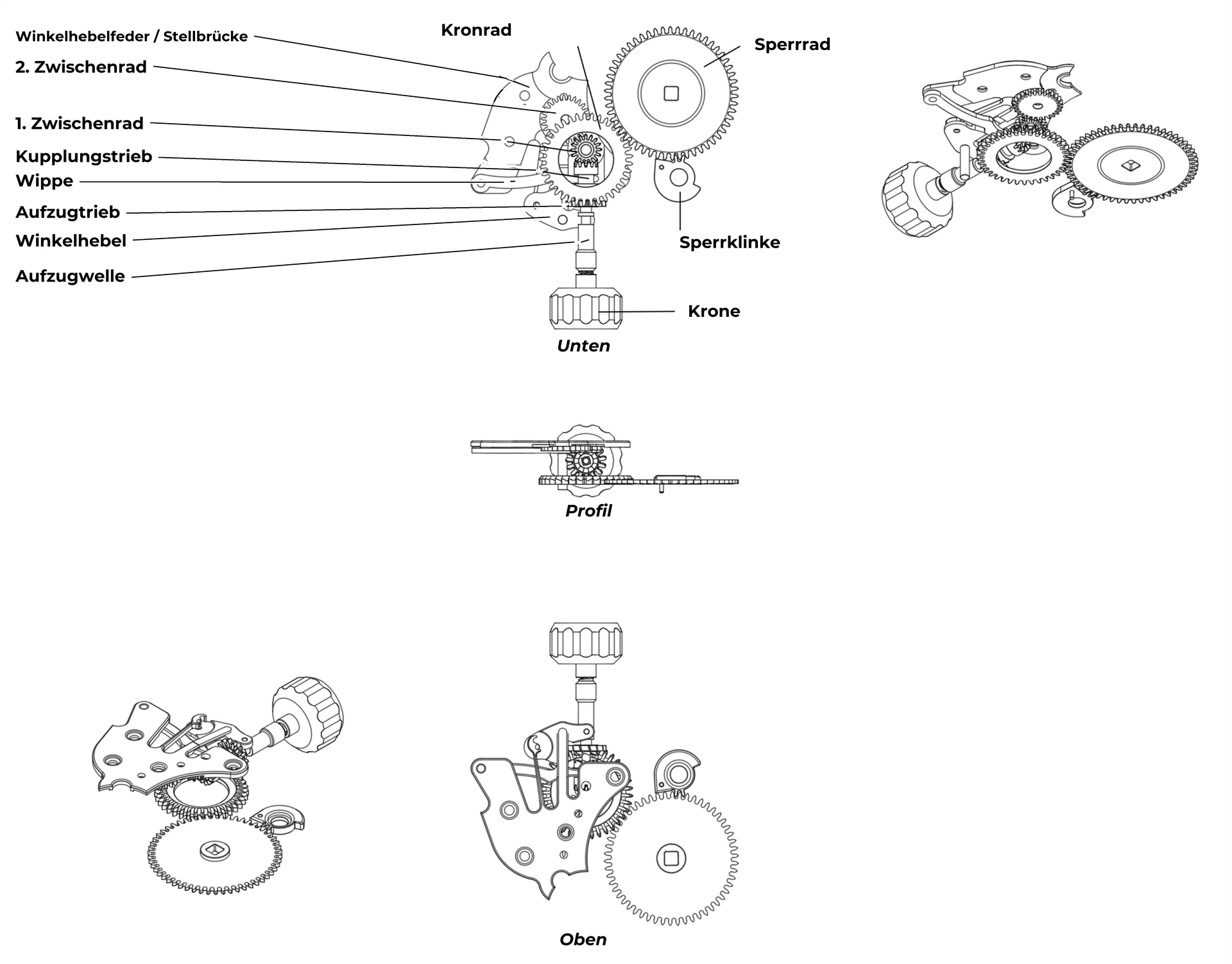

Abbildung 1: Plan eines Aufzugs- und Zeigerstellmechanismus

Auf die Miniaturansicht klicken, um sie zu vergrößern

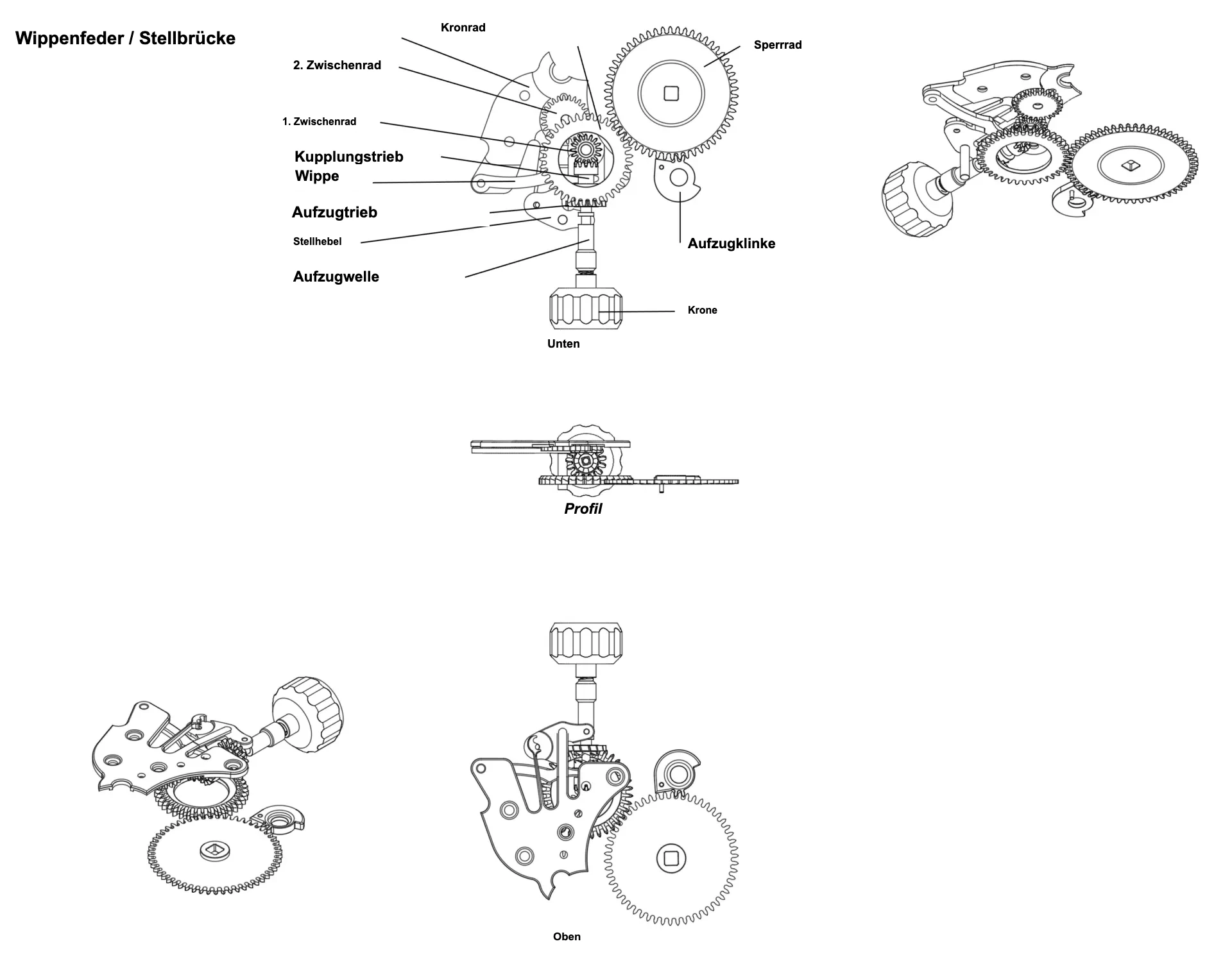

Abbildung 2: Wippe zwischen Aufzugsmechanismus und Zeigerstellmechanismus

Auf die Animation klicken, um sie zu vergrössern

1. Allgemeine Beschreibung

Wie sein Name schon sagt, ermöglicht der Aufzugsmechanismus und Zeigerstellmechanismus dem Uhrenträger, das Aufziehen und das Stellen der Zeit vorzunehmen, indem mechanisch von einer Funktion zur anderen umgeschaltet wird. Obwohl wir ihn als einzelnes Organ des Uhrwerks betrachten und viele Bauteile beiden Funktionen (Aufziehen und Zeitstellen) gemeinsam sind, werden wir im Folgenden jede von ihnen einzeln beschreiben, um ein besseres Verständnis zu ermöglichen.

2. Geschichte

Bis ins 19. Jahrhundert erforderte das Aufziehen und Stellen einer Uhr einen Schlüssel. Dieser Schlüssel ermöglichte es, direkt die Federhauswelle (Aufzug) oder den Zentrumtrieb (Zeigerstellung) anzutreiben, an deren Ende sich ein Vierkant befand, der zum Schlüssel passte. 1842 erfand Adrien Philippe den Kronenaufzug. Dieser Mechanismus ermöglicht es, den Aufzugsmechanismus direkt über eine Krone anzutreiben, die dauerhaft mit dem Uhrwerk verbunden und von außerhalb des Uhrgehäuses zugänglich ist.

Dieselbe Krone ermöglicht auch die Zeigerstellung, erfordert jedoch ein zweites Bedienelement außerhalb des Uhrgehäuses: einen Schieber. Dieser Schieber ermöglicht es, von einer Funktion zur anderen zu wechseln, wobei beide anschließend über die Krone betätigt werden können. Es dauerte bis 1866, bis Antoine Le Coultre das System für Aufzug und Zeigerstellung mit Wippe wie wir sie heute kennen.

Es genügt fortan, die Krone herauszuziehen, um den Zeigerstellmechanismus zu betätigen, und sie wieder hineinzudrücken, um den Aufzugsmechanismus zu betätigen. Seither wurde das System verbessert und kann heute die Betätigung zahlreicher weiterer Funktionen ermöglichen, wobei die gängigsten das Datum / Kalender (Datum) und/oder der Wochentag sind, die durch eine Zwischenposition der Krone korrigiert werden können.

3. Funktionsweise

Durch Herausziehen der Krone tritt die Aufzugwelle um etwa 1 mm heraus. Während dieser Bewegung nimmt die Aufzugwelle den Winkelhebel in einer begrenzten Drehbewegung mit.Beim Drehen drückt der Winkelhebel die Wippe zur Mitte des Uhrwerks. Das Ende der Wippe treibt bei seiner Bewegung den Kupplungstrieb an, der auf seinem Vierkant zur Mitte des Uhrwerks gleitet. Während dieser Phase wird die Bewegung jedes beweglichen Teils durch den Winkelhebel begrenzt. Bei der Annäherung an die Mitte greift die epizykloidische Verzahnung des Kupplungstriebs in das erste Zwischenrad ein. Es genügt dann, die Krone zu drehen, um die Uhr auf die Zeit einzustellen.

Wenn man die Krone hineindrückt, wird die umgekehrte Bewegung eingeschaltet. Die Aufzugwelle betätigt den Winkelhebel, der sich in die andere Richtung dreht. An die schräge Fläche des Winkelhebels gedrückt, dreht sich die Wippe unter der Wirkung ihrer Feder nach außen des Uhrwerks. Die Wippe lässt den Kupplungstrieb nach außen des Uhrwerks gleiten, bis er sich vom ersten Zwischenrad löst und seine „Breguet“-Verzahnung mit dem Aufzugtrieb kämmt. Wenn man nun die Krone dreht, treibt diese die Aufzugwelle an, die ihrerseits den Kupplungstrieb antreibt. Dreht sich dieser in eine Richtung, treibt er den Aufzugtrieb an, dann das Kronrad, und schließlich das Sperrrad.

Wenn man die Aufzugskrone in die andere Richtung dreht (und damit die Aufzugwelle und den Kupplungstrieb), löst sich der Kupplungstrieb vom Aufzugtrieb unter der gemeinsamen Wirkung der „Breguet“-Verzahnung und der Sperrklinkenfeder.

DER ZEIGERSTELLMECHANISMUS

Wenn die Aufzugwelle gezogen ist (in Zeigerstellposition), ermöglicht sie durch die Drehungen der Krone den Antrieb der Zeiger über das Zeigerwerk und somit die Einstellung der angezeigten Uhrzeit.
