Die Doppelrolle

MENÜ

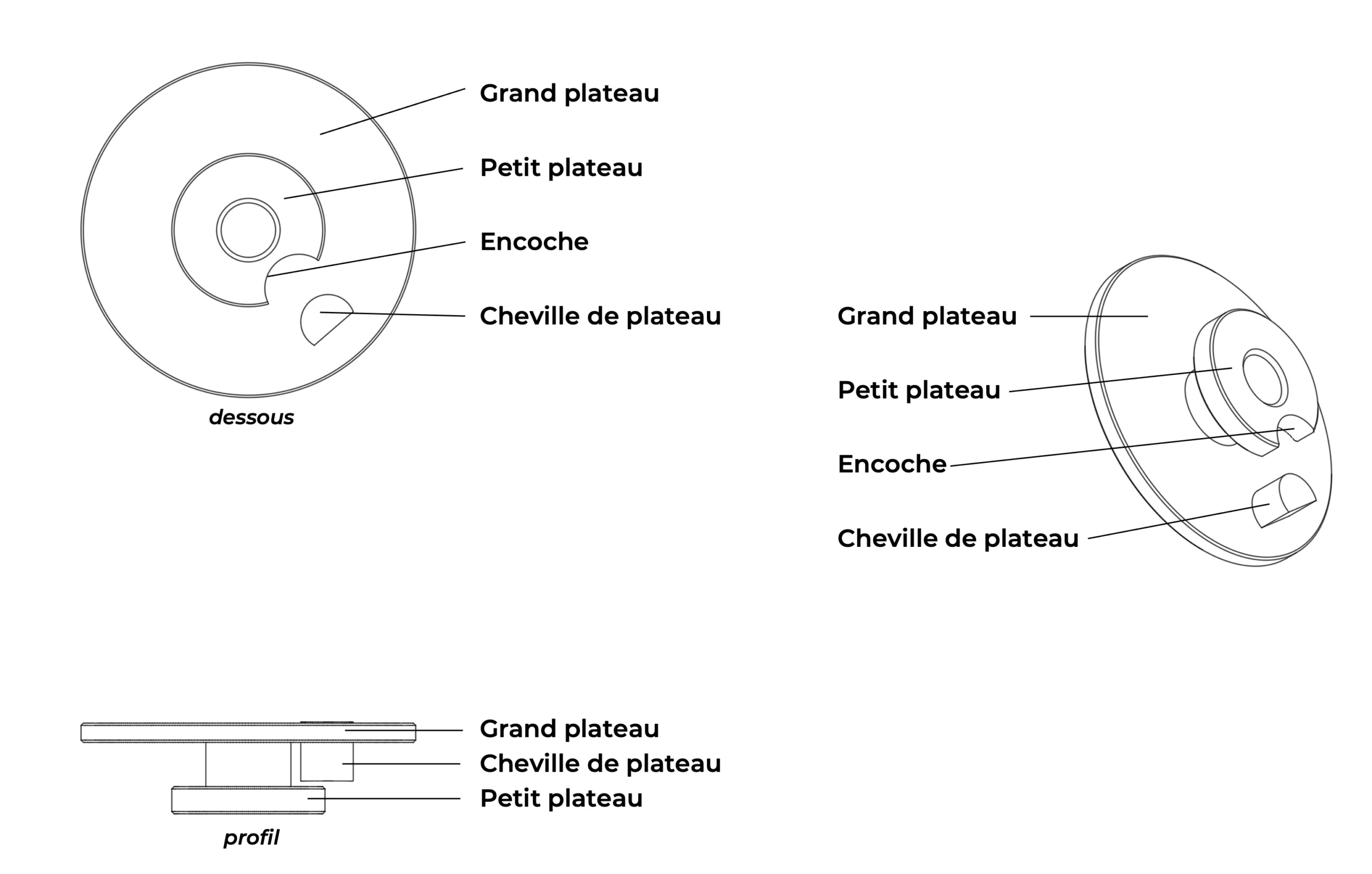

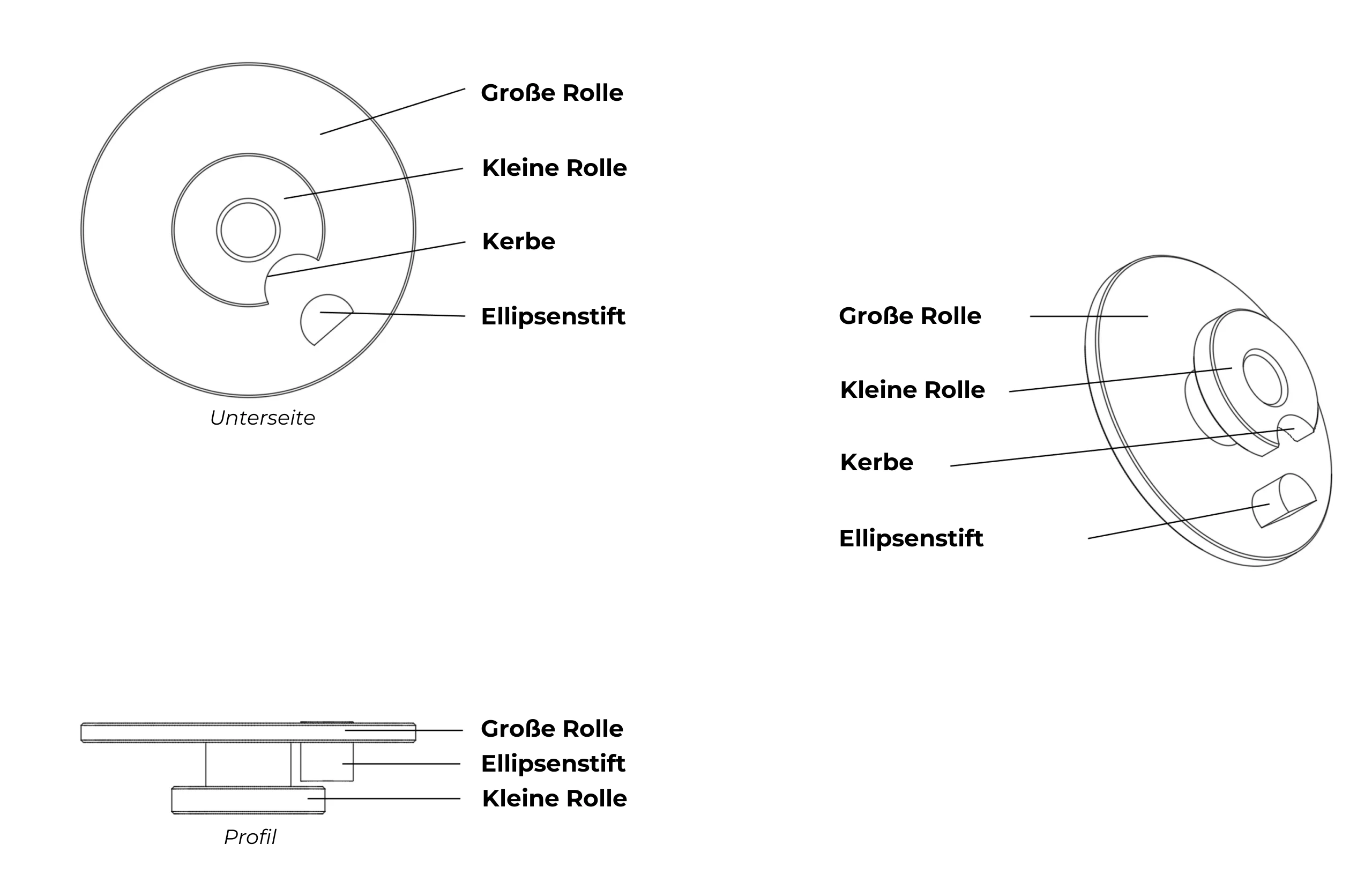

Abbildung 1

Plan einer Doppelrolle

Auf die Miniaturansicht klicken, um sie zu vergrößern

1. Allgemeine Beschreibung

Obwohl sie mit der Unruhwelle fest verbunden ist (das Regulierorgan) (vgl. Abbildung 2), gehört die Doppelrolle zur Schweizer Ankerhemmung (vgl. Abbildung 3), dem Verteilerorgan, das die Übertragung der Energie vom Zähl- und Verteilerorgan (dem Räderwerk) zum Regulierorgan (Unruh-Spirale) regelt.

Abbildung 2

Explosionszeichnung des Regulierorgans (und der Doppelrolle)

Auf die Animation klicken, um sie zu vergrößern

Abbildung 3

Funktionsweise der Hemmung

Auf die Animation klicken, um sie zu vergrößern

2. Komponenten

Die Doppelrolle besteht aus drei unterschiedlichen Elementen (siehe Abbildung 1):

1. Die große Rolle, die den Ellipsenstift (oder Ellipse) trägt.
2. Der Ellipsenstift die die Auslösungsphase ausführt und den Impuls vom Anker durch Wechselwirkung mit der Ankergabel erhält.
3. Die kleine Rolle befindet sich unter der großen Rolle, mit der sie durch ein Rohr verbunden ist. Ihre Wechselwirkung mit dem Sicherheitsstift des Ankers bildet ein Sicherheitsorgan, das das Ausschwingen verhindert. An ihrem Umfang befindet sich eine elliptische Kerbe in der Flucht des Ellipsenstifts. Diese Kerbe lässt den Sicherheitsstift während der Auslösungs- und Impulsphasen passieren, sodass der Anker während dieser beiden Phasen frei von einem Begrenzungsstift zum anderen wechseln kann.

Obwohl die große Rolle funktionell von der kleinen Rolle unterschieden wird, werden die beiden Rollen und das sie verbindende Rohr in der Regel aus einem einzigen Block gefertigt.

3. Funktion in der Schweizer Ankerhemmung

Im Funktionszyklus der Hemmung spielt die Doppelrolle bei den folgenden Funktionsphasen eine wesentliche Rolle:

• Die Auslösung: Am Ende des absteigenden Zusatzbogens des Regulierorgans schlägt der Ellipsenstift gegen die Ankergabel und versetzt sie in eine Drehbewegung.
• Der Impuls: Wenn die Auslösung erfolgt, überträgt das Hemmungsrad seinen Impuls auf den Anker. Die Ankergabel holt daraufhin den Ellipsenstift ein und überträgt ihm den Impuls der nächsten Halbschwingung
• Funktionssicherheit: Der Umfang der kleinen Rolle bietet dem Sicherheitsstift einen Anschlag, wenn die Unruh ihren aufsteigenden und absteigenden Zusatzbogen ausführt, wodurch verhindert wird, dass der Anker unter der Einwirkung eines Stoßes (Ausschwingen) versehentlich von einem Begrenzungsstift zum anderen springt.

(Für weitere Einzelheiten siehe die Funktionsweise der Schweizer Ankerhemmung)

4. Materialien

Traditionell wird die Doppelrolle bearbeitet aus gehärtetem Stahl, aus Messing oder aus Glucydur. Der Ellipsenstift hingegen wird aus synthetischem Rubin gefertigt.

5. Anpassungen und Zusammenbau

Die Doppelrolle wird auf den unteren Teil der Unruhwelle ausgeschlagen, unter der Unruh (siehe Abbildung 2). Für diesen Vorgang sind eine Ausschlagvorrichtung und ein Setzstock mit einem perfekt angepassten Durchmesser erforderlich, um die Doppelrolle nicht zu beschädigen oder zu verformen. Bei diesem Vorgang ist darauf zu achten, dass die Position des Ellipsenstifts auf halbem Weg zwischen den beiden Armen der Unruh (oder zwischen zwei ihrer Arme) ausgerichtet wird.

(für weitere Einzelheiten siehe das Kapitel „Ausschlagen der Doppelrolle“ im Film über die Regulierung)

6. Geschichte

Thomas Mudge erfindet die Schweizer Ankerhemmung im Jahr 1754. Diese Art von Hemmung ist seit Beginn des 20. Jahrhunderts bei weitem die am häufigsten verwendete. Die Doppelrolle entsteht folgerichtig mit der Erfindung dieser Art von Hemmung. Ihr Aufbau und ihre Funktionsweise haben seither keine wesentliche Weiterentwicklung erfahren.

7. Industrielle Fertigung einer Doppelrolle

Der Ellipsenstift aus synthetischem Rubin kann eigentlich nicht handwerklich hergestellt werden (Herstellungsverfahren des Rubins, Bearbeitung und Politur). Unabhängig vom verwendeten Material wird die Doppelrolle im Allgemeinen durch „Décolletage“ hergestellt, und ihre Fertigung stellt keine besondere Schwierigkeit dar. Nach der Bearbeitung wird die Doppelrolle vollständig poliert (im Allgemeinen durch ein tribologisches Verfahren). Doppelrollen aus Messing oder Glucydur werden anschließend vernickelt oder rhodiniert, um sie vor Oxidation zu schützen. Der Ellipsenstift wird in die dafür vorgesehene Fräsung der großen Rolle eingesetzt, bevor er dort mit Schellack oder Klebstoff befestigt wird.

8. Wichtiger Hinweis

Die Doppelrolle ist ein wesentliches Element für die Funktion der Schweizer Ankerhemmung. Die Tatsache, dass sie auf die Unruhwelle ausgeschlagen wird und somit fest mit dem Regulierorgan verbunden ist, führt zu zahlreichen Verwechslungen. Es ist daher wichtig, daran zu erinnern und zu betonen, dass DIE DOPPELROLLE EIN KONSTITUTIVES ELEMENT DES VERTEILERORGANS IST und nicht des Regulierorgans.
