DIE EINFACHEN LAGER
1. Allgemeine Beschreibung
Die meisten Räder eines Uhrwerks benötigen einfache Lager (siehe Abbildung 1). Diese besitzen pro Zapfen einen einzigen Stein (synthetischer Korund). Der Stein wird von einer perfekt kalibrierten Bohrung durchzogen, in die der Zapfen eingreift. Eine kreisförmige Senkung, konzentrisch zur Bohrung des Steins, enthält das Öl, das für die Schmierung des Lagers notwendig ist (Ölsenkung) (Abbildung 2).
Der Stein eines einfachen Lagers wird in der Regel direkt in die Werkplatte oder in einer Brücke. Seltener werden die Steine bei hochwertigen Uhren in einen Chaton gefasst, der in der Regel aus Gold besteht. In solchen Fällen wird der Chaton in eine zylindrische Fassung der Werkplatte oder der Brücke eingesetzt, für die er bestimmt ist, bevor er dort mit Schrauben (meist 3) fixiert wird.
Die meisten einfachen Lager, die in tragbaren Uhren (Armbanduhren oder Taschenuhren) verwendet werden, bestehen aus synthetischem Korund (Rubin); allerdings können Räder mit Zapfen von großem Durchmesser, die hohen Drehmomenten ausgesetzt sind (Federhaus, Minutenrad), manchmal in metallischen Lagern (Buchsen aus Bronze-Beryllium-Legierung) drehen. Angesichts der für die Uhrmacherei spezifischen Abmessungen und Drehmomente ermöglicht die Kombination von kaltverfestigten Stahlzapfen mit Rubinlagern eine Minimierung der Reibung.

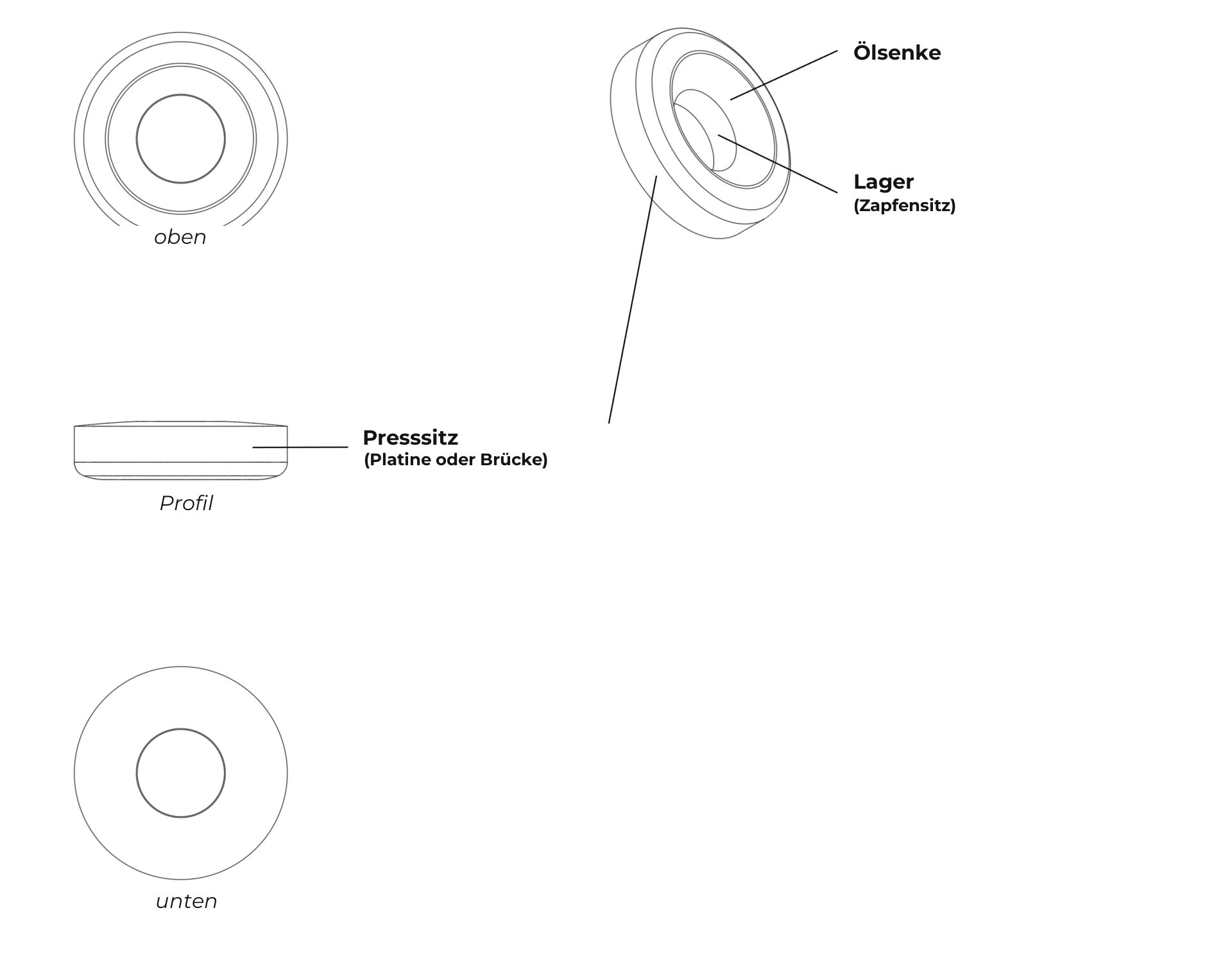

Abbildung 1
Plan eines einfachen Lagers (Stein aus synthetischem Rubin)
Auf die Miniaturansicht klicken, um sie zu vergrössern

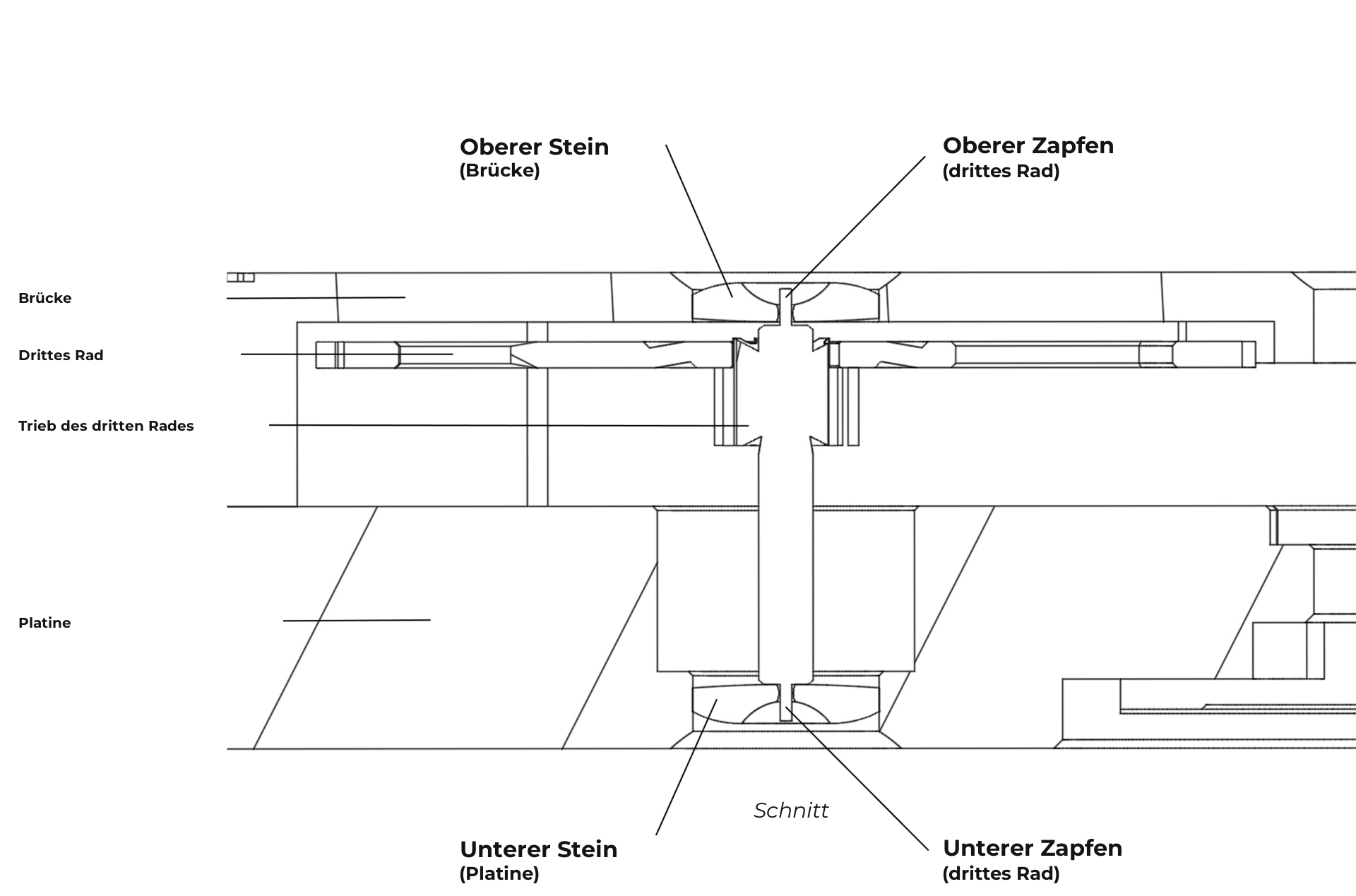

Abbildung 2
Einfache Lager des Kleinbodenrads im Schnitt
Auf die Miniaturansicht klicken, um sie zu vergrössern
