LES JAUGES
Pivots-jauge
Jauges tampon
Jauges d’épaisseur
À quoi servent les jauges?
Les jauges sont des instruments de contrôle utilisés en horlogerie pour vérifier rapidement et avec précision les dimensions critiques des pièces et des composants. Elles servent à comparer une pièce à une dimension standard déterminée, sans recourir à une mesure chiffrée précise, mais par simple approbation ou rejet.
Fonction et usage
En atelier horloger, les jauges permettent notamment de contrôler :
- Le diamètre et la forme des pivots (avec les jauges percées),
- L’épaisseur des pièces (avec les jauges d’épaisseur),
- Les jeux ou espaces spécifiques (avec les jauges d’épaisseur),
- Le diamètre intérieur des perçages (jauges tampons) ou des paliers (pivots-jauge),
- Ou encore d’autres dimensions standards essentielles à l’assemblage et au fonctionnement du mouvement.
Elles constituent un moyen rapide d’assurance qualité, permettant de vérifier la conformité des pièces aux spécifications avant l’assemblage ou lors du contrôle qualité final.
Types de jauges
-
Jauges percées : Ce sont des outils sous forme de pastilles, dotés d’un alésage de grande précision. Elles sont utilisées pour vérifier l’exactitude du diamètre des pivots ou d’un composant cylindrique.
-
Pivots jauges : Il s’agit de pièces parfaitement cylindriques usinées et polies à un diamètre très précis (généralement 0,0025 mm). Ils permettent de vérifier le diamètre intérieur des paliers en rubis ou des bouchons.
-

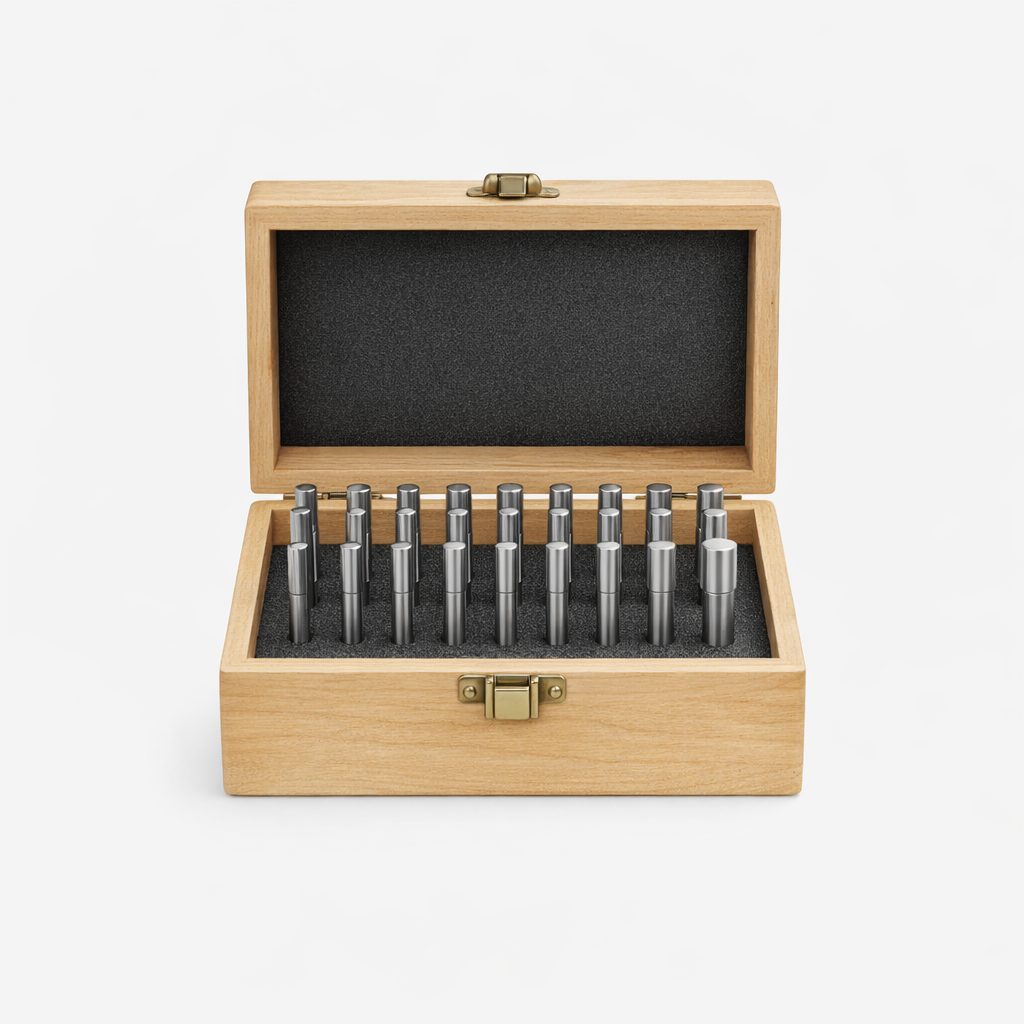

Jauges tampons : À l’instar des pivots jauges, il s’agit de pièces parfaitement cylindriques usinées et polies à un diamètre très précis. Elles servent généralement à mesurer le diamètre d’un perçage ou d’un alésage.
-

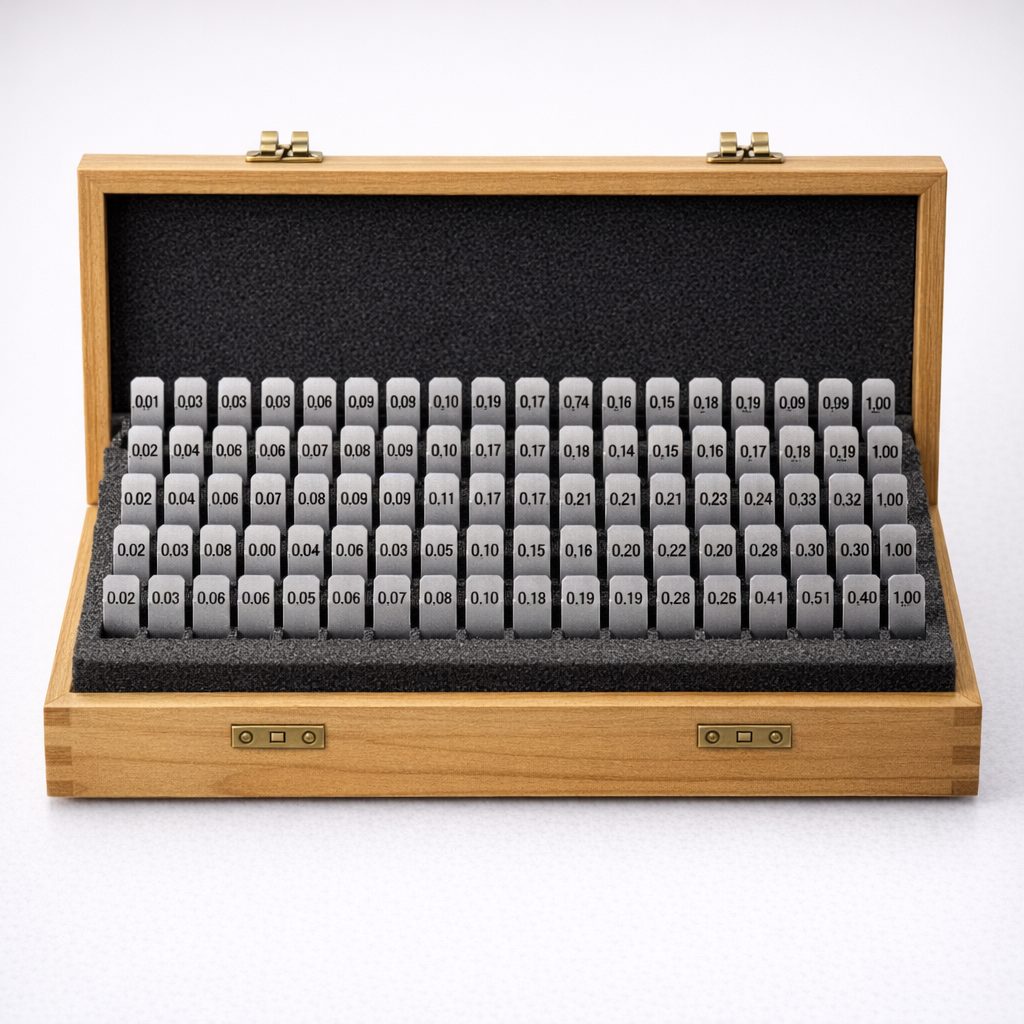

Jauges d’épaisseur : Ce sont des lames fines de différentes épaisseurs, calibrées pour mesurer précisément l’épaisseur ou l’espace entre deux pièces. Elles sont souvent proposées en jeu complet de lames progressives pour un contrôle précis.
Matériaux et propriétés thermiques
Les jauges utilisées en horlogerie sont fabriquées à partir d’alliages métalliques spécifiques, souvent issus de l’acier inoxydable ou d’aciers spéciaux à faible dilatation thermique. Ce choix de matériau est fondamental pour garantir la stabilité dimensionnelle des jauges, même en présence de variations de température.
Le faible coefficient de dilatation thermique de ces matériaux réduit le risque de déformation due à la chaleur ambiante ou à la manipulation, ce qui garantit des mesures constantes et fiables au fil du temps. Cette caractéristique est particulièrement cruciale en horlogerie, où des tolérances extrêmement serrées sont la norme et où de petites variations de dimensions peuvent affecter la précision et le fonctionnement des montres.
Importance en horlogerie
Les jauges sont des outils de contrôle indispensables dans les processus de fabrication, de réglage et de maintenance horlogers. Grâce à leur simplicité d’utilisation, leur grande fiabilité et la stabilité thermique de leurs matériaux de construction, elles permettent de s’assurer rapidement et précisément que les pièces respectent les tolérances dimensionnelles requises. Elles complètent efficacement les instruments de mesure numériques ou à vernier en apportant un contrôle qualitatif pragmatique et rapide.
