O ESCAPÓMETRO
O escapómetro é um aparelho que permite regular com grande precisão a posição das paletas na forquilha daâncora durante as operações deacabamento. Assim, pode-se corrigir o valor do engate total. Uma regulação indispensável ao bom funcionamento doescapamento.
O escapómetro é utilizado para âncoras cujas paletas estão cimentadas nas respetivas garras por goma-laca ou por uma cola que se torna fluida sob o efeito do calor.

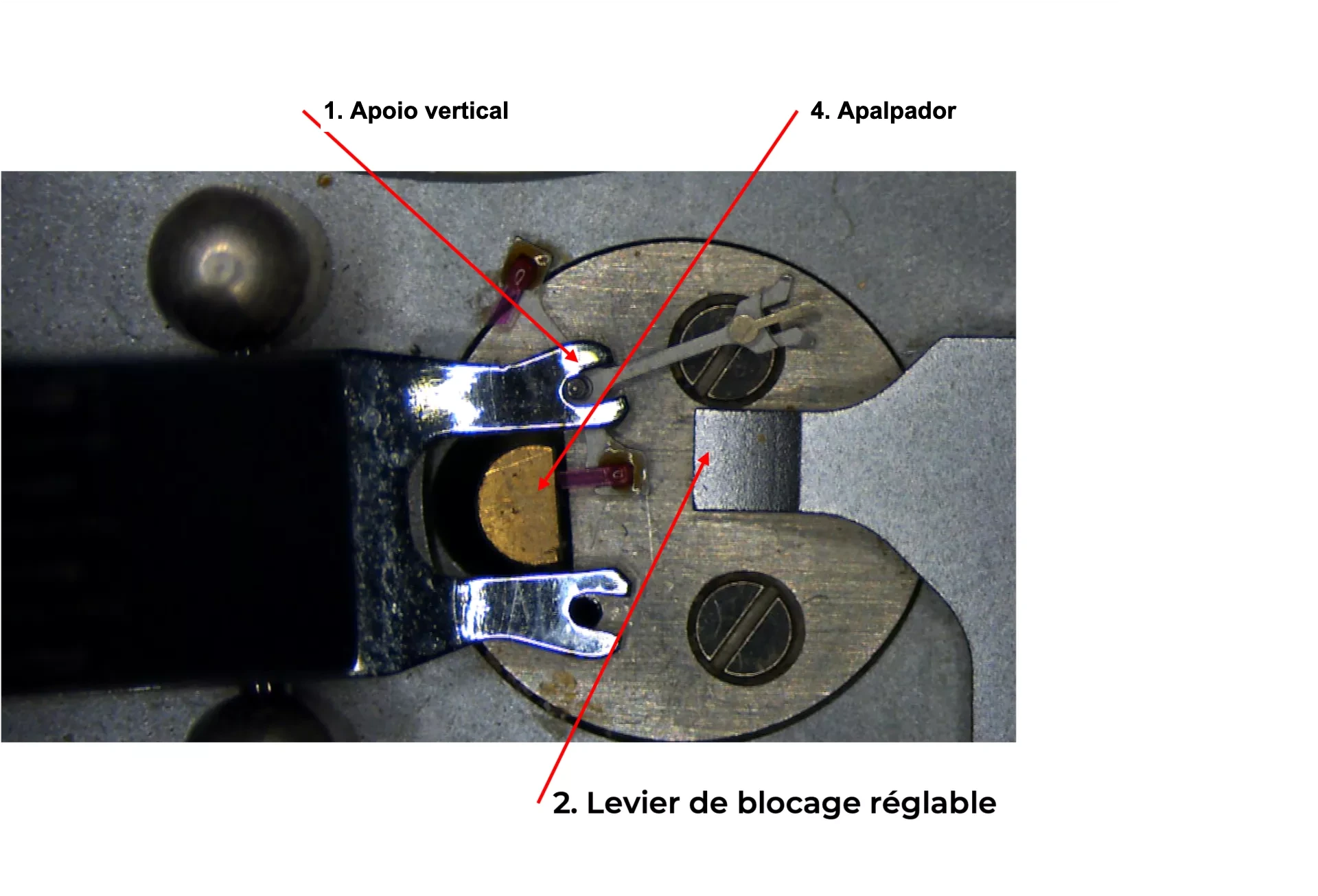

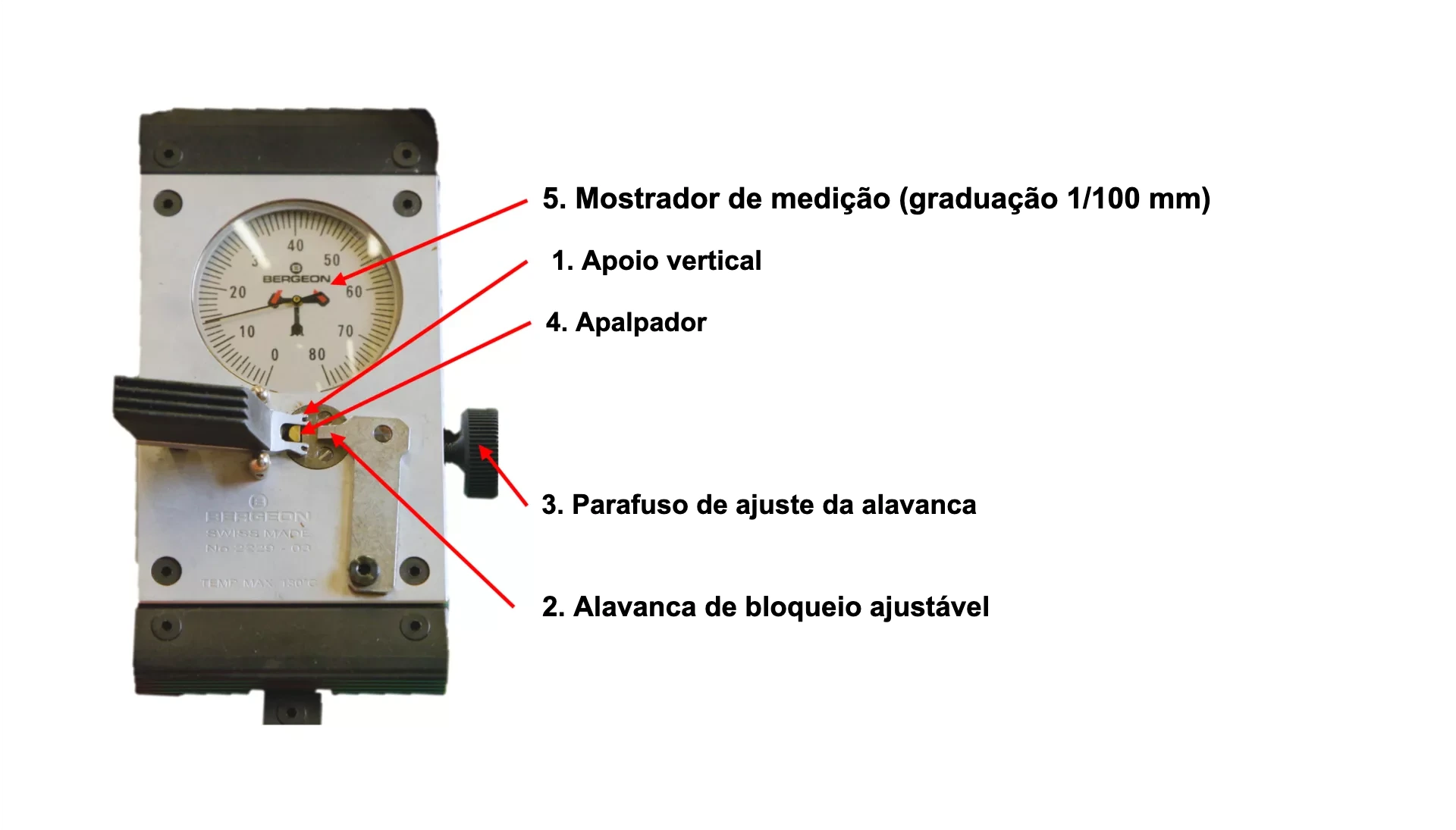

A Âncora cujas paletas devem ser reguladas está solidamente fixada ao chassis do escapómetro por um apoio vertical (1).
O escapómetro está posicionado sobre um aquecedor que permite amolecer a goma-laca ou a cola e assim deslocar as paletas. Uma alavanca ajustável (2) por um parafuso (3) permite bloquear a parte de trás do braço da Âncora. Um apalpador (4) entra em contacto com o plano de impulso da paleta sob o efeito de uma mola fraca.
O apalpador está equipado com uma alavanca na extremidade da qual um ancinho ou uma cremalheira permite indicar, através de um mostrador e de um ponteiro (5), a posição do apalpador com uma precisão da ordem de 1/100 mm.
Para inserir uma paleta, pode exercer-se uma pressão sobre o apalpador, o que a empurrará para o interior da sua pinça.
Para retirar uma paleta, basta empurrá-la por trás com a ajuda de uma ponta fina.
O apoio constante do apalpador do escapómetro contra o plano de impulso da paleta permite conhecer a cada instante e com grande precisão a posição exata da paleta.
