DIE LAGER MIT DECKSTEINEN

MENÜ

1. Allgemeine Beschreibung

Zapfen mit kleinem Durchmesser, die keinen zu hohen Drehmomenten ausgesetzt sind, eignen sich für solche Lager. Systeme mit Decksteinen benötigen zwei Steine: Der erste ähnelt einem Stein für ein einfaches Lager. Ein zweiter, flacher und nicht durchbohrter Stein (Deckstein genannt) begrenzt das vertikale Spiel des Rades (Abbildung 1).

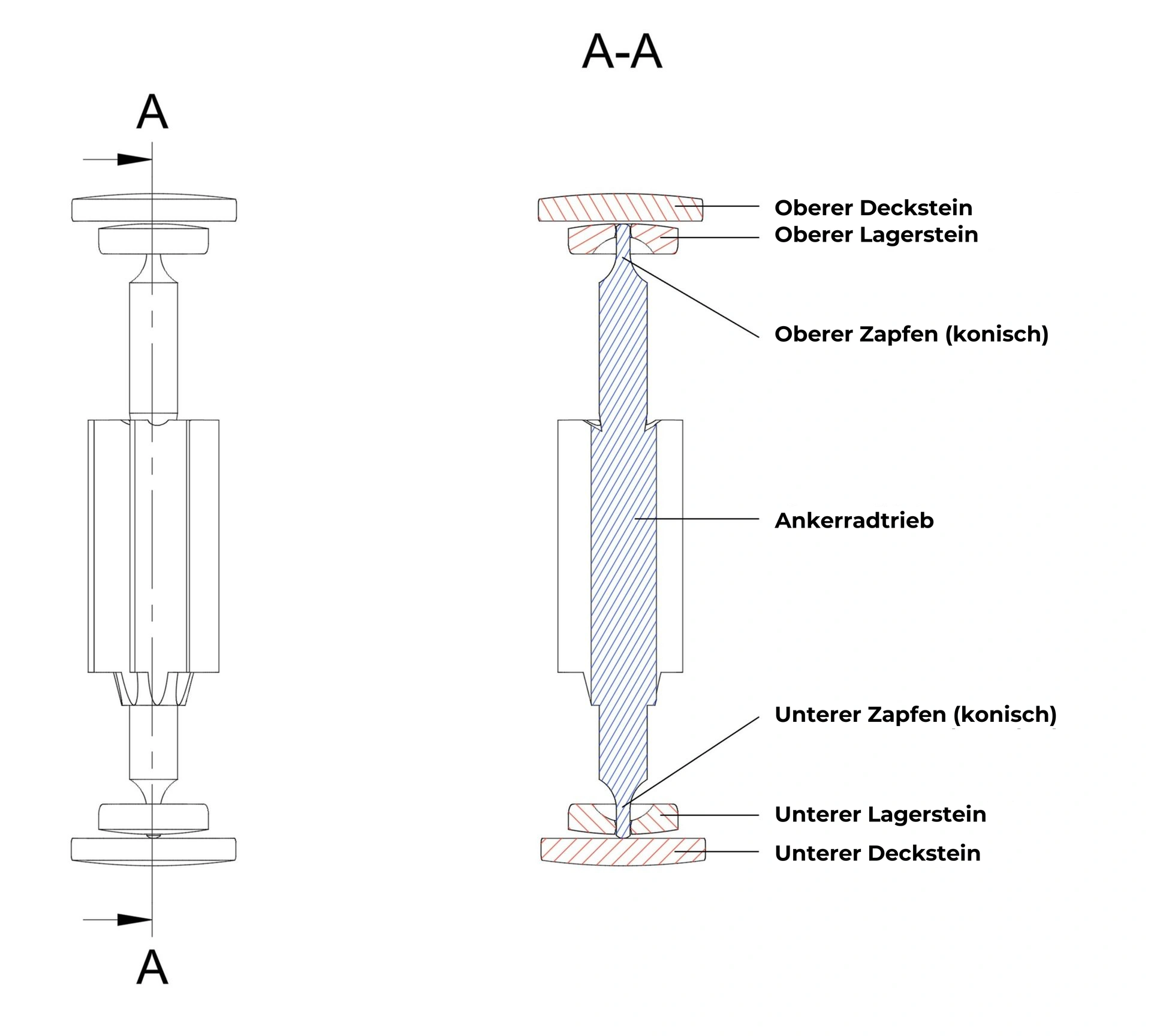

Abbildung 1

Plan und Schnitt von Lagern mit Decksteinen

Auf die Miniaturansicht klicken, um sie zu vergrößern

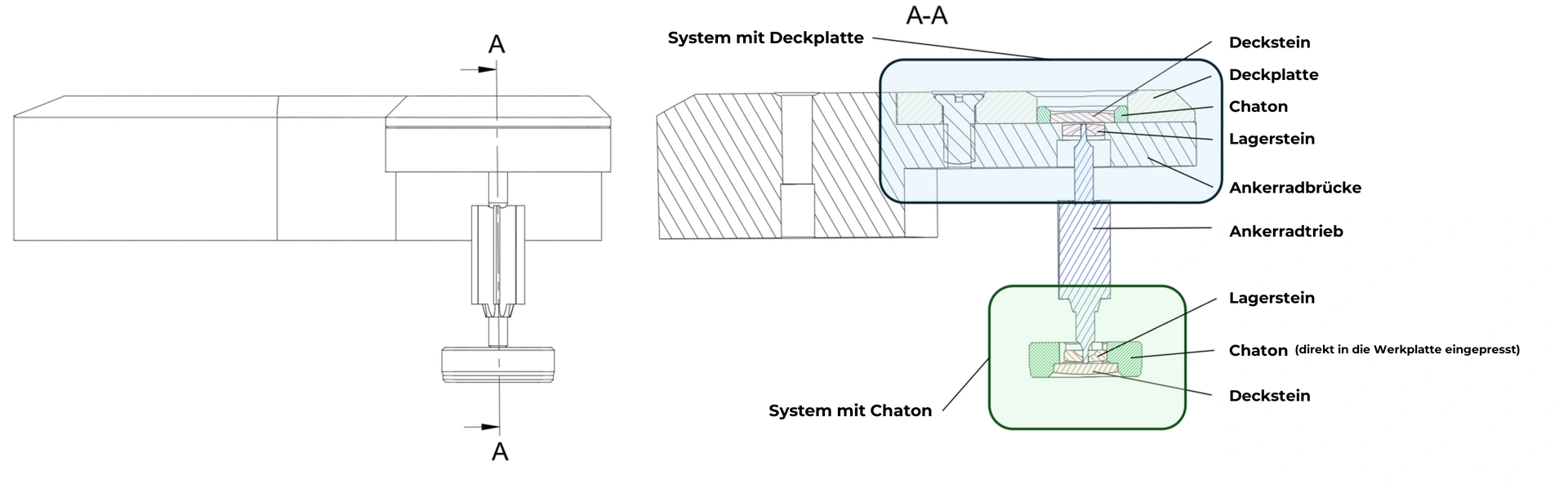

Abbildung 2

Plan und Schnitte von Lagern mit zusammengesetzten Decksteinen (zwei Konstruktionen)

Auf die Miniaturansicht klicken, um sie zu vergrößern

2. Konstruktionen

Es gibt zwei Methoden zur Konstruktion von Lagersystemen mit Decksteinen:

• Bei der ersten und heute gebräuchlichsten Konstruktion werden beide Steine in denselben Chaton eingepresst, der seinerseits in die Werkplatte oder Brücke, für die er bestimmt ist, eingepresst oder eingeschraubt wird (Abbildung 2, unterer Zapfen).
• Die zweite Konstruktion ist die älteste und wird noch immer in der traditionellen Qualitätsuhrmacherei verwendet. In diesem Fall wird der Lagerstein direkt oder über einen Chaton in die Werkplatte oder Brücke eingepresst. Der Deckstein hingegen wird in die Deckplatte (in der Regel aus Stahl) eingepresst, die über dem Lagerstein liegt und in die Brücke oder Werkplatte eingeschraubt wird (Abbildung 2, unterer Zapfen).

Unabhängig von der Konstruktion setzt ein solches System konische Zapfen voraus. Sein Vorteil liegt in der maximalen Reduzierung der Reibung (radial und vertikal). So steht in horizontaler Lage nur eine minimale Fläche des abgerundeten Zapfenendes in Kontakt mit dem Stein . Dieses System ermöglicht es außerdem, das Höhenspiel des Rades mit größerer Präzision zu begrenzen und zu kontrollieren.

3. Lubrification

La construction en chaton implique de déposer l’huile sur le plat de la pierre contre-pivot à l’aide d’un pique-huile automatique (le système ne pouvant pas être ouvert)

La construction avec une plaque contre-pivot permet d’ouvrir le système, de déposer l’huile au centre de la pierre contre-pivot à l’aide d’un pique-huile simple, puis de refermer méticuleusement le système.

Dans les deux cas, on vérifiera scrupuleusement le bon dosage et le bon centrage de l’huile déposée.

4. Anwendungsbereiche

Lagersysteme mit Deckstein werden ausschließlich für Hemmungsräder verwendet und früher auch für Unruhen. Seit dem Aufkommen der Stoßsicherungssysteme (Deckstein-Systeme mit Stoßdämpfer) werden diese systematisch für Unruhen und, seltener, für Hemmungsräder verwendet.
