LOS COJINETES CON CONTRAPIVOTES

MENÚ

1. Descripción general

Los pivotes de pequeño diámetro, que no soportan pares demasiado elevados, se prestan a este tipo de cojinetes. Los sistemas de contrapivotes necesitan dos piedras: la primera se asemeja a una piedra de cojinete simple. Una segunda piedra plana y no perforada (llamada contrapivote) limita el juego vertical del móvil (Figura 1).

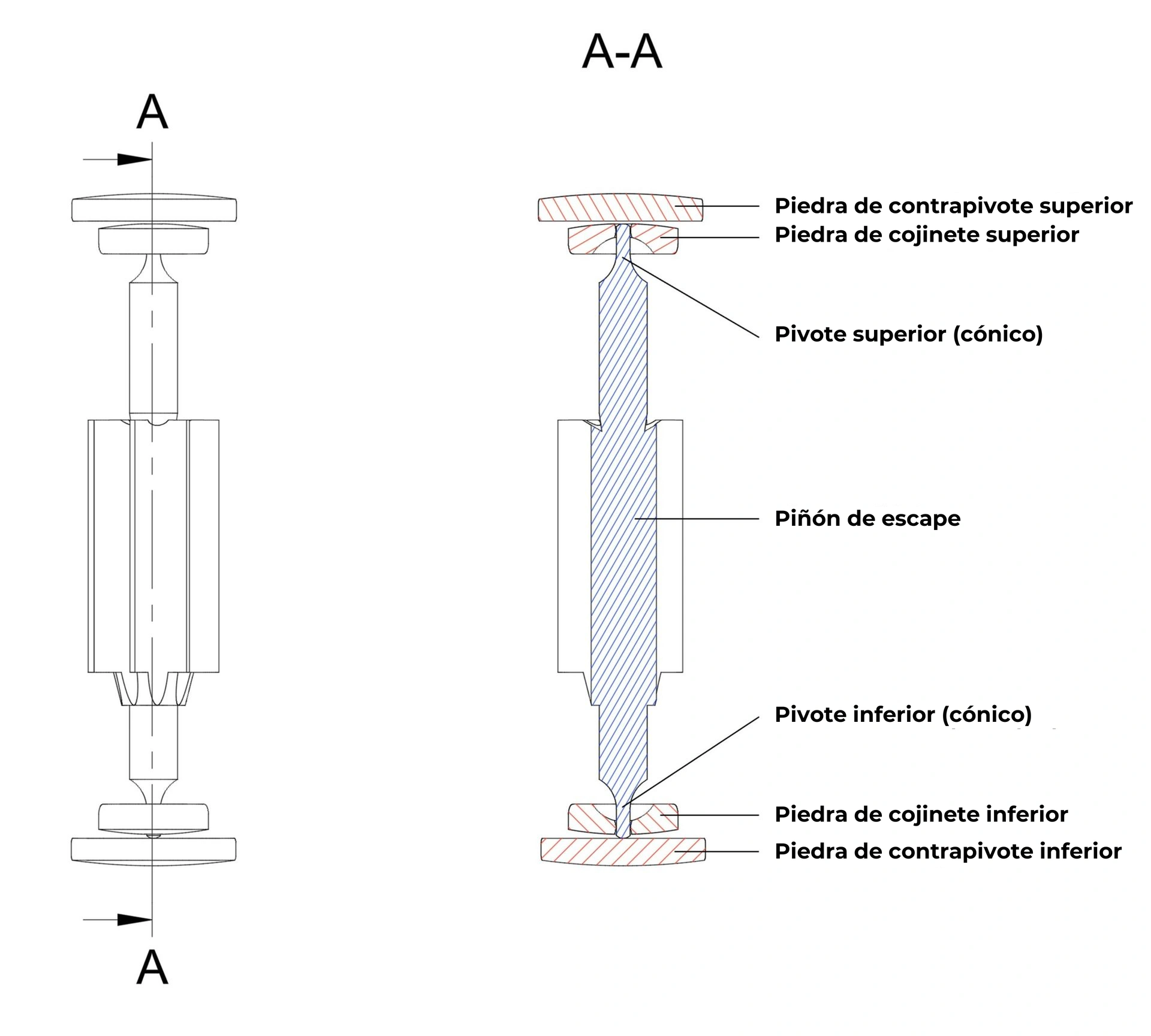

Figura 1

Plano y corte de cojinetes con contrapivotes

Haga clic en la miniatura para ampliarla

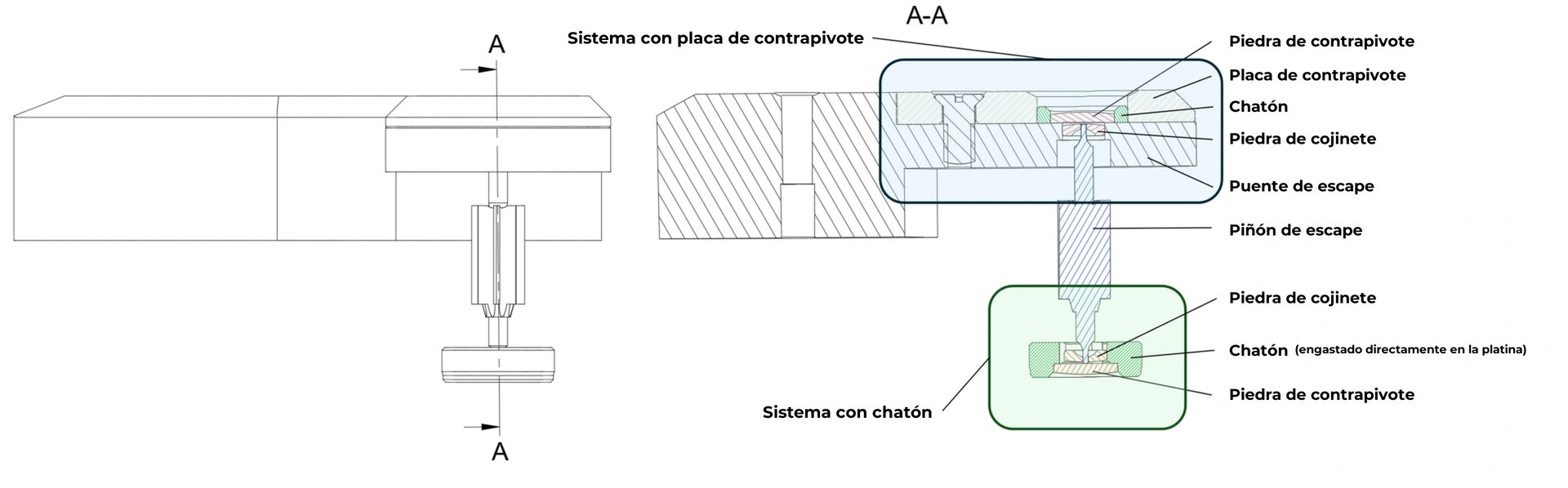

Figura 2

Plano y cortes de cojinetes con contrapivotes ensamblados (dos construcciones)

Haga clic en la miniatura para ampliarla

2. Construcciones

Existen dos métodos de construcción de sistemas de cojinetes con contrapivotes:

• En la primera construcción, y la más común hoy en día, las dos piedras se engastan en un mismo chatón, que a su vez se engastará o atornillará a la platina o al puente al que está destinado (Figura 2, pivote inferior).
• La segunda construcción es la más antigua y todavía se utiliza en la relojería tradicional de calidad. En este caso, la piedra de cojinete se engasta directamente o mediante un chatón en la platina o el puente. La piedra de contrapivote, por su parte, se engasta en la placa de contrapivote (generalmente de acero), que se superpone a la piedra de cojinete y se atornilla en el puente o la platina (Figura 2, pivote inferior).

Sea cual sea su construcción, un sistema de este tipo implica pivotes cónicos. Su ventaja reside en la reducción máxima de los rozamientos (radiales y verticales). Así, en posición horizontal, solo una ínfima superficie del extremo redondeado del pivote está en contacto con la piedra . Este sistema también permite limitar y controlar los juegos de altura del móvil con mayor precisión.

3. Lubrification

La construction en chaton implique de déposer l’huile sur le plat de la pierre contre-pivot à l’aide d’un pique-huile automatique (le système ne pouvant pas être ouvert)

La construction avec une plaque contre-pivot permet d’ouvrir le système, de déposer l’huile au centre de la pierre contre-pivot à l’aide d’un pique-huile simple, puis de refermer méticuleusement le système.

Dans les deux cas, on vérifiera scrupuleusement le bon dosage et le bon centrage de l’huile déposée.

4. Ámbitos de aplicación

Los sistemas de cojinetes con contrapivotes se utilizan exclusivamente para los móviles de escape y, antiguamente, para balances. Desde la aparición de los sistemas antichoque (sistemas de contrapivotes con amortiguador de choque), estos se utilizan sistemáticamente para los balances y, más raramente, para los móviles de escape.
