O PINHÃO DESLIZANTE (OU PINHÃO MÓVEL)

MENU

1. Descrição geral

O pinhão deslizante (ou pinhão móvel) é um cilindro em aço que tem a particularidade de possuir uma dentição em cada uma das suas extremidades. Pertence habitualmente ao mecanismo de corda e ao mecanismo de acerto das horas. O seu eixo é atravessado por um furo de secção quadrada que lhe permite ajustar-se à haste de corda. Este ajuste quadrado permite à haste de corda arrastar o pinhão deslizante, quando se roda a coroa. Como o comprimento do quadrado da haste de corda excede o comprimento do pinhão deslizante, este último pode deslizar linearmente ao longo do eixo da haste. Uma garganta torneada no centro do pinhão deslizante permite alojar aí a alavanca da alavanca basculante. Quando a coroa (e portanto a haste de corda) é empurrada, a alavanca basculante posiciona o pinhão deslizante contra o pinhão de corda com o qual engrena por uma dentição unidirecional desengatável do tipo Breguet. Quando se puxa a coroa (e portanto a haste de corda), a alavanca puxadora aciona a alavanca basculante que faz deslizar o pinhão deslizante cuja segunda dentição engrena agora com o mecanismo de acerto das horas.

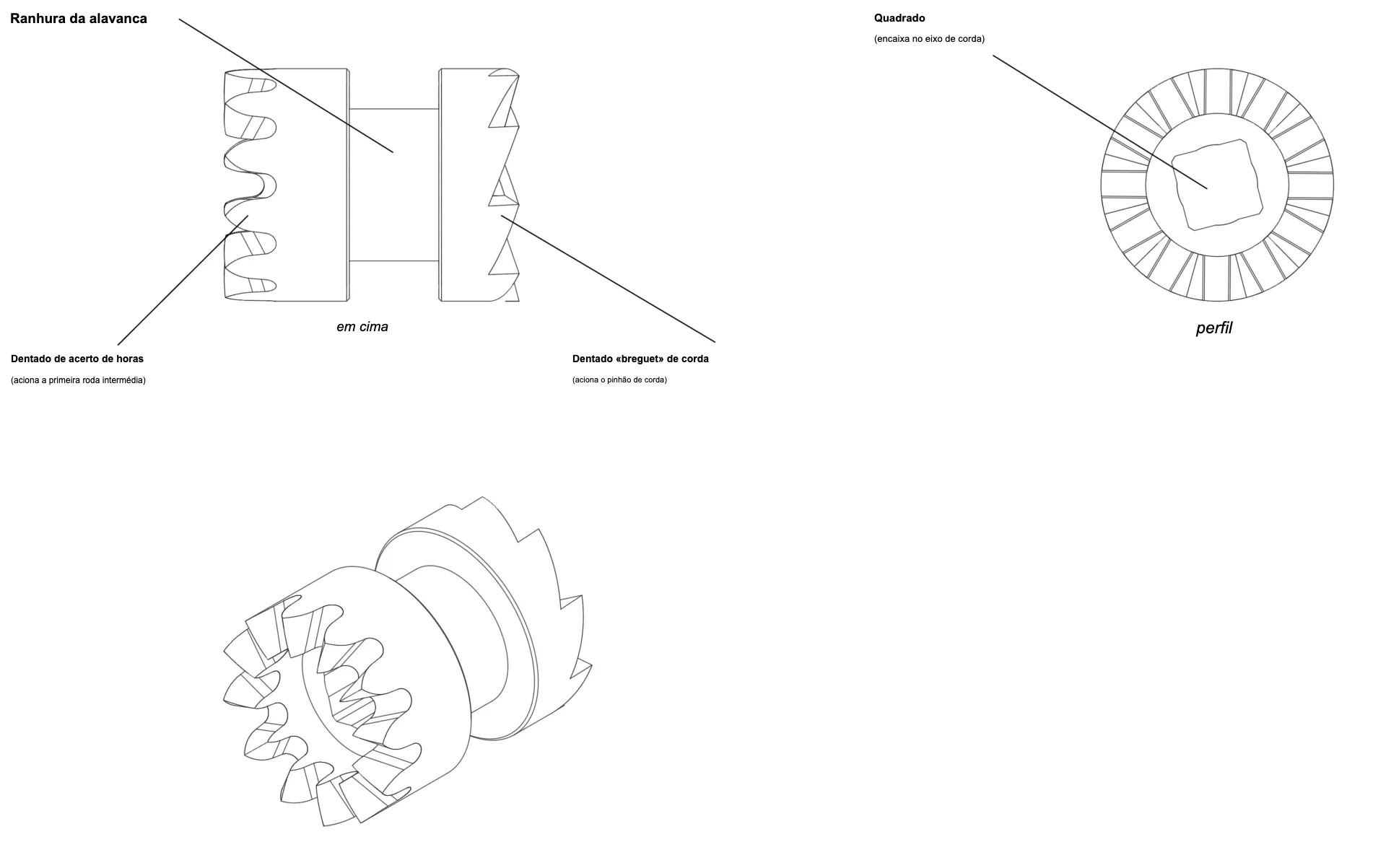

Figura 1

Desenho de um pinhão deslizante

Clique na miniatura para ampliar

Figura 2

Alavanca basculante entre os mecanismos de corda e de acerto da hora

Clique na animação para ampliar

2. Histórico

A invenção do pinhão deslizante (pinhão volante) pode claramente ser atribuída a Antoine Le Coultre quando ele inventa, em 1847, o mecanismo de corda com alavanca basculante. É assim que, desde então, é possível dar corda e acertar a hora do relógio sem chave, pelo mesmo comando (a coroa). Em quase dois séculos, o mecanismo não sofreu evolução significativa e continua a ser o mecanismo essencialmente utilizado nos dias de hoje.

3. Fabrico artesanal de um pinhão deslizante

Um torno basta para fabricar inteiramente um pinhão deslizante. As operações de torneamento são poucas (desengate das duas faces para libertar as dentições e a garganta da alavanca basculante). Ainda é necessário efetuar a perfuração do pinhão. Se uma pequena fresa o permitir, pode-se fresar um furo quadrado diretamente no torno. A outra solução consiste em perfurar um furo cilíndrico e depois limar manualmente o quadrado. Antes de retirar o pinhão do torno, pode-se diretamente fresar aí as suas duas dentições e proceder à sua decoração.

4. Produção industrial de um pinhão deslizante

Tal como para a maioria dos componentes circulares de pequeno diâmetro, o torno automático é a máquina ideal para produzir pinhões deslizantes, sejam quais forem as quantidades. Assim, é possível realizar rapidamente e num único ciclo o conjunto das operações (tornagens, talhagens, fresagem do quadrado). Seja qual for a qualidade pretendida, a usinagem de um pinhão deslizante segundo este método levará apenas alguns minutos.
