IL PIGNONE SCORREVOLE (O PIGNONE FOLLE)

MENU

1. Descrizione generale

Il pignone scorrevole (o pignone folle) è un cilindro in acciaio che ha la particolarità di avere una dentatura a ciascuna delle sue estremità. Appartiene comunemente al meccanismo di carica e al meccanismo di messa all’ora. Il suo asse è attraversato da un foro di sezione quadrata che gli permette di adattarsi alla asta di carica. Questo accoppiamento quadrato permette all’asta di carica di trascinare il pignone scorrevole, quando si gira la corona. Poiché la lunghezza del quadrato dell’asta di carica supera la lunghezza del pignone scorrevole, quest’ultimo può scorrere linearmente lungo l’asse dell’asta. Una gola tornita al centro del pignone scorrevole permette di alloggiarvi la leva della leva a bilico. Quando la corona (e quindi l’asta di carica) viene spinta, la leva a bilico posiziona il pignone scorrevole contro il pignone di carica con cui ingrana tramite una dentatura unidirezionale disinnestabile di tipo Breguet. Quando si tira la corona (e quindi l’asta di carica), la leva di innesto aziona la leva a bilico che fa scorrere il pignone scorrevole la cui seconda dentatura ora ingrana con il meccanismo di messa all’ora.

Figura 1

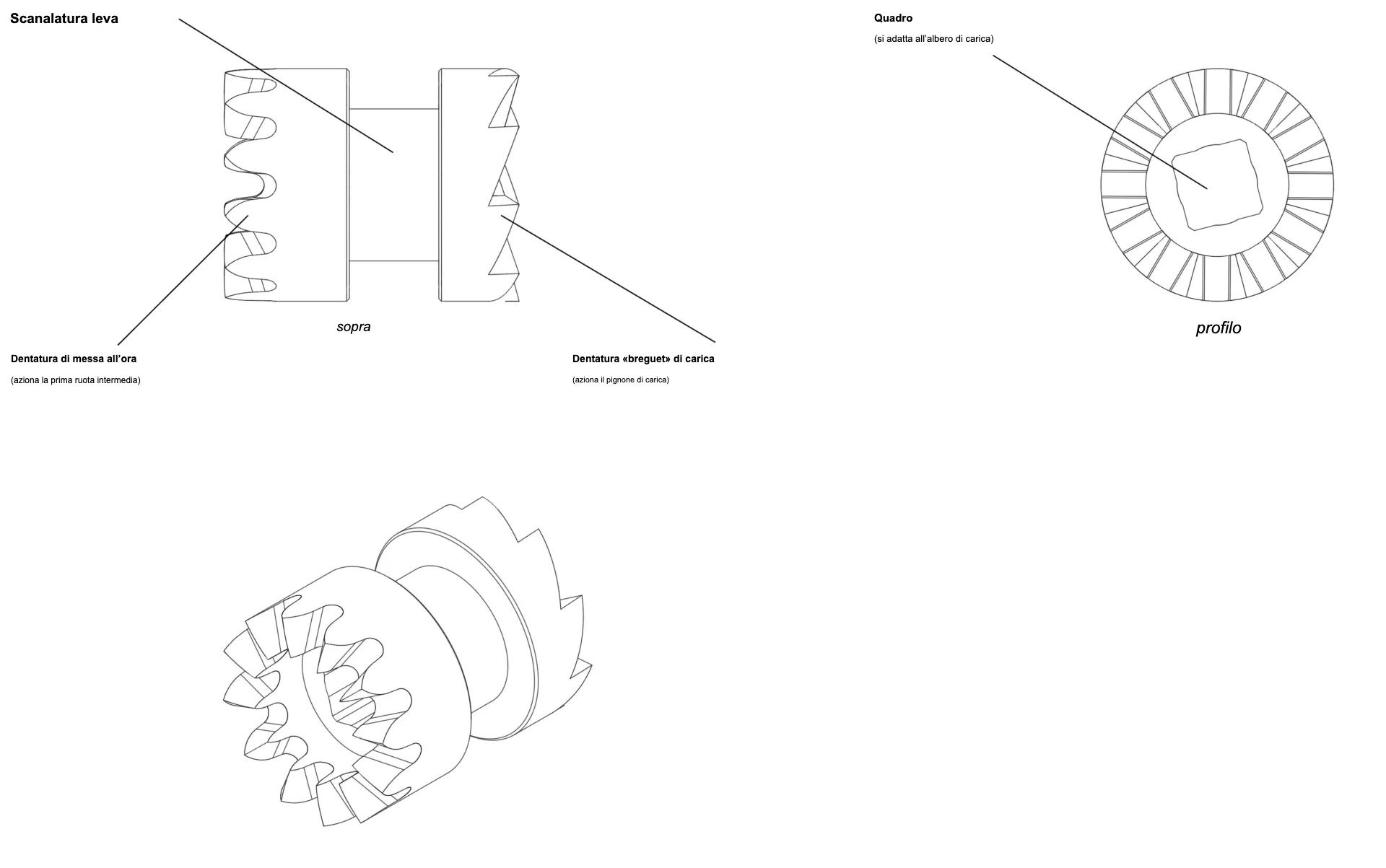

Disegno di un pignone scorrevole

Cliccare sulla miniatura per ingrandirla

Figura 2

Leva a bilico tra i meccanismi di carica e di messa all’ora

Cliccare sull’animazione per ingrandirla

2. Storia

L’invenzione del pignone scorrevole (pignone scorrevole a slitta) può chiaramente essere attribuita ad Antoine Le Coultre quando inventa, nel 1847, il meccanismo di carica a leva a bilico. È così che da allora si può caricare e mettere all’ora il proprio orologio senza chiave, con lo stesso comando (la corona). In quasi due secoli, il meccanismo non ha conosciuto un’evoluzione significativa e rimane il meccanismo essenzialmente utilizzato ai giorni nostri.

3. Fabbricazione artigianale di un pignone scorrevole

Un tornio basta per fabbricare interamente un pignone scorrevole. Le tornitura sono poche (disingaggio delle due facce per liberare le dentature e la gola della leva a bilico). È ancora necessario realizzare la foratura del pignone. Se una piccola fresa lo permette, si può fresare un foro quadrato direttamente sul tornio. L’altra soluzione consiste nel forare un foro cilindrico e poi limare manualmente il quadro. Prima di togliere il pignone dal tornio, si possono fresare direttamente le sue due dentature e procedere alla sua decorazione.

4. Produzione industriale di un pignone scorrevole

Come per la maggior parte dei componenti circolari di piccolo diametro, il tornio automatico è la macchina ideale per produrre pignoni scorrevoli in qualsiasi quantità. Si possono così realizzare rapidamente e in un unico ciclo tutte le operazioni (torniture, dentature, fresatura del quadro). Indipendentemente dalla qualità desiderata, la lavorazione di un pignone scorrevole secondo questo metodo richiederà solo pochi minuti.
