LES FRAISES

Qu’est-ce qu’une fraise?

La fraise est un outil de coupe rotatif à arêtes multiples, conçu pour enlever de la matière par sections successives de copeau. En horlogerie, où les composants se mesurent en en centièmes ou en millièmes de millimètre, la fraise occupe une place particulière : elle doit allier précision géométrique, finesse de coupe et grande répétabilité. On la rencontre aussi bien dans les ateliers de restauration, sous la forme de petits outils à main levée, que sur les machines à commande numérique chargées d’usiner platines, ponts ou pignons à une cadence industrielle.

Cet article propose un panorama technique des fraises utilisées dans la chaîne de production horlogère. Il aborde successivement les fraises destinées au travail manuel, leurs matériaux constitutifs, puis les fraises montées sur machines, y compris celles dédiées au taillage des engrenages — opération emblématique de la mécanique horlogère.

Principe général d’une fraise

Une fraise se compose de deux parties principales : une queue, par laquelle elle est tenue dans la broche d’une machine ou dans le mandrin d’une pièce à main, et une partie active garnie d’arêtes de coupe. Ces arêtes, appelées dents, sont définies par plusieurs angles caractéristiques : l’angle de coupe (qui détermine l’aptitude à former le copeau), l’angle de dépouille (qui évite le frottement après la coupe) et l’angle d’hélice (qui assure une entrée progressive dans la matière). Selon le mode d’entraînement, la fraise tourne et la pièce avance, ou inversement.

En horlogerie, la miniaturisation impose des contraintes très spécifiques. Les diamètres utiles descendent fréquemment sous le millimètre ; les vitesses de coupe restent élevées tandis que les efforts doivent rester minimes pour ne pas déformer la pièce ni fragiliser l’outil. La géométrie est donc plus aiguë que sur les fraises industrielles courantes, et la concentricité de l’outil par rapport à sa queue conditionne directement la qualité de la surface obtenue.

1. Les fraises pour le travail manuel

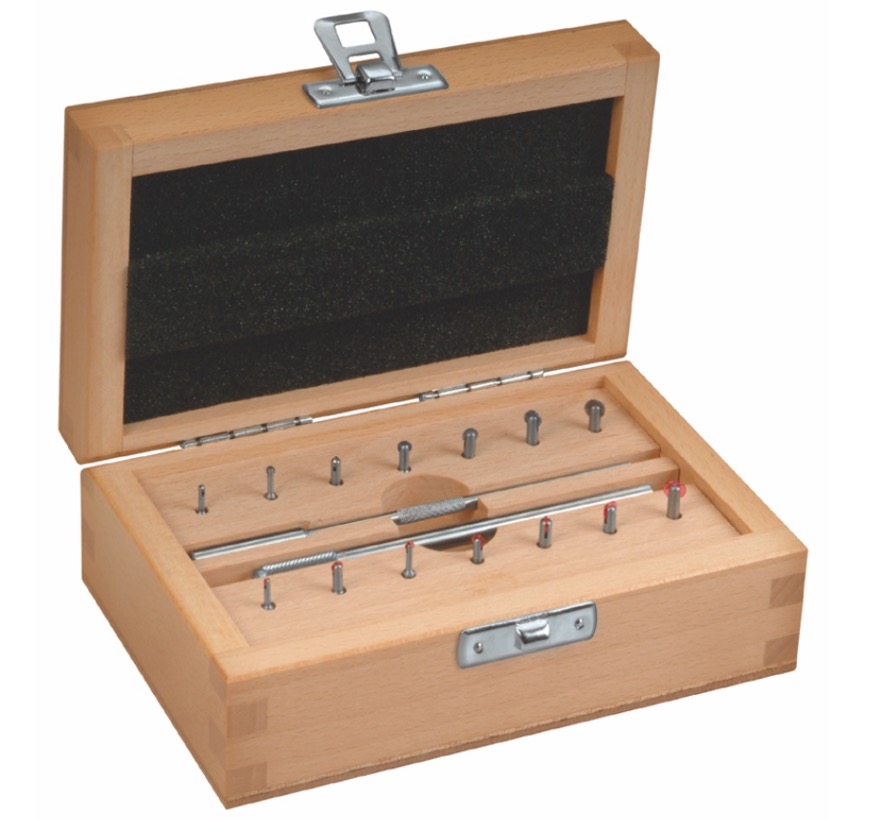

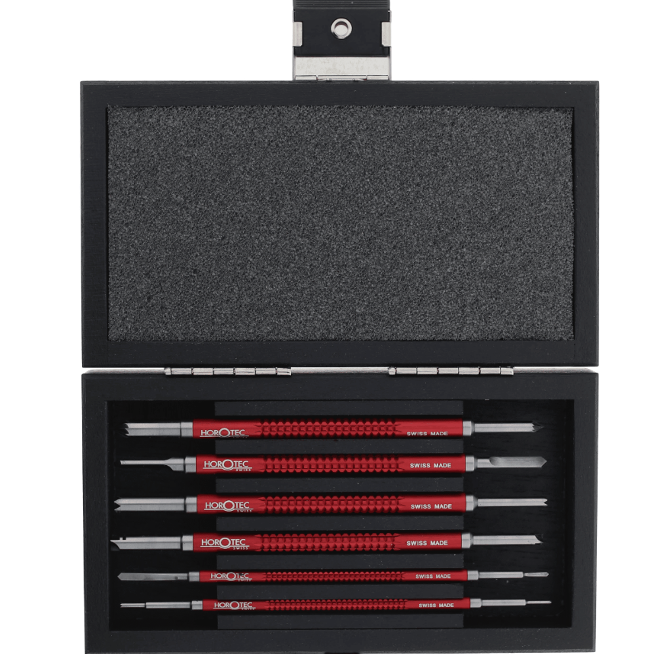

Fraises à roulette en acier et en rubis sur manche

Le travail à main levée recouvre, en horlogerie, l’ensemble des opérations d’ajustage, de retouche, d’ébavurage et de finissage exécutées sans table à coordonnées. L’horloger guide alors l’outil au jugé, en s’appuyant sur sa main libre, sur un support ou sur la pièce elle-même. Les fraises destinées à ces opérations sont de petite taille, généralement montées sur une queue normalisée — souvent au diamètre de 2,35 mm parfois en 3 mm pour les modèles plus robustes.

Mise en œuvre

Ces fraises sont entraînées par un manche, un mandrin à main, un micromoteur d’établi,  par un tour d’horloger ou une perceuse à colonne. Les vitesses de rotation s’étendent typiquement de quelques tours à plusieurs dizaines de milliers de tours par minute, choisies en fonction du diamètre de l’outil, du matériau usiné et de la nature de l’opération.

Fraises de forme

Les fraises de forme reproduisent, par simple plongée ou par balayage, un profil pré-établi. Leur silhouette est l’image en négatif de la géométrie recherchée sur la pièce : congé, gorge, dégagement, biais, profil d’épaulement. En horlogerie traditionnelle, elles servent à reprendre des contours de ponts, à former des creusures décoratives sur des platines, à ouvrir des logements de pierres ou de masses oscillantes, à exécuter des chanfreins répétitifs. Leur principal avantage est de garantir la constance d’un profil d’une pièce à l’autre.

Du point de vue géométrique, on distingue les fraises à profil constant — dont la forme se retrouve à l’identique sur chaque dent et permet l’affûtage radial sans perte de profil — et les fraises à profil détalonné, plus complexes à réaffûter mais souvent privilégiées pour les profils très spécifiques.

Fraises boules

La fraise boule, ou fraise sphérique, présente une tête hémisphérique ou sphérique en bout. Elle est l’outil par excellence pour creuser une cavité aux fonds doux, pour ébavurer un perçage ou pour ajuster l’entrée d’un alésage. En horlogerie, elle intervient typiquement pour adoucir l’entrée d’un trou avant chassage de pierre, pour ouvrir légèrement le diamètre d’un logement, ou pour réaliser un dégagement local sur une pièce déjà usinée.

Les diamètres usuels s’échelonnent de quelques dixièmes de millimètre à plusieurs millimètres ; les plus petites permettent un travail très fin, presque ponctuel, mais exigent une grande maîtrise de la pression pour ne pas casser l’outil.

Fraises à roulettes

Sous l’appellation de fraises à roulettes, on désigne les outils dont la partie active a la forme d’une roue de faible épaisseur, montée perpendiculairement à l’axe de la queue. Le tranchant se développe sur la périphérie du disque, parfois également sur les flancs. Ces fraises servent à réaliser une ébiselure ou à en apporter les finitions. Elles sont généralement en métal dur ou en rubis synthétique.

Matériaux des fraises à main

Le choix du matériau de coupe conditionne la durée de vie de l’outil, la qualité de surface obtenue et la nature des matières qu’il pourra travailler. Trois familles dominent en horlogerie.

Acier rapide

Les aciers à coupe rapide, désignés HSS dans la nomenclature internationale, restent largement utilisés pour les fraises de profil et pour le travail des matériaux tendres (laiton, maillechort, alliages d’aluminium). Leur dureté est plus modeste que celle du carbure, mais ils offrent une bonne ténacité et se réaffûtent aisément. Ils tolèrent les chocs et les variations d’avance, ce qui en fait des outils accessibles pour l’apprentissage.

Métal dur (carbure de tungstène)

Le métal dur désigne les carbures frittés, principalement le carbure de tungstène lié par une matrice de cobalt (système WC-Co). Leur dureté élevée — couramment comprise entre 1500 et 2000 HV selon les nuances — et leur résistance à l’usure à chaud autorisent des vitesses de coupe sensiblement supérieures à celles permises par l’acier rapide, ainsi que l’usinage des aciers trempés rencontrés en horlogerie (axes de pivot, tiges, pignons en acier d’horlogerie). En contrepartie, le métal dur est plus fragile aux chocs et coûteux à produire en petits diamètres.

Les fraises en métal dur peuvent être revêtues, par dépôt physique ou chimique en phase vapeur, de couches minces telles que nitrure de titane (TiN), nitrure de titane-aluminium (TiAlN) ou nitrure de chrome (CrN). Ces revêtements abaissent le coefficient de frottement, prolongent la durée de vie et améliorent l’état de surface des pièces.

Rubis synthétique

Le rubis synthétique est une variété de corindon (oxyde d’aluminium Al₂O₃) coloré en rouge par une teneur résiduelle de chrome. Il est obtenu industriellement, depuis les travaux d’Auguste Verneuil au début du XXᵉ siècle, par fusion à la flamme de poudre d’alumine sur un germe en rotation, ce qui produit une boule monocristalline. Avec une dureté de 9 sur l’échelle de Mohs et environ 2000 HV, il se classe parmi les matériaux les plus durs disponibles industriellement, juste après le diamant et le nitrure de bore cubique.

En tant que matériau d’outils à main, le rubis synthétique se rencontre principalement sur les fraises à roulette. Il n’est pas employé pour la coupe vive — qui réclamerait des arêtes franches — mais pour des opérations d’abrasion fine, de lissage et d’ajustage doux, en particulier sur les aciers trempés où la matière à enlever est minime mais où l’état de surface doit être irréprochable.

2. Les fraises pour machines

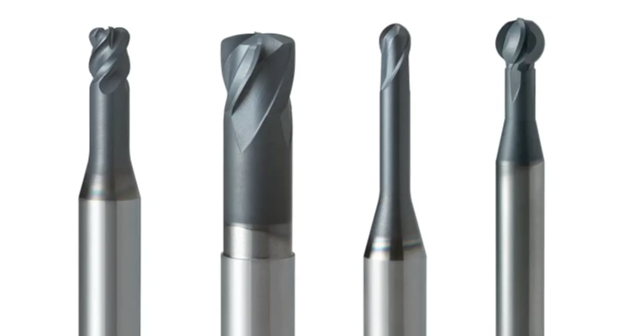

Diverses fraises pour machines (fraiseuse, centre d’usinage etc.)

Le passage du travail à la main à la machine ne modifie pas le principe de la coupe, mais transforme profondément les possibilités. Le mouvement de la fraise n’est plus guidé par l’œil et le poignet, mais par des glissières, des tables et des axes commandés. Sa rotation est entraînée par une broche dont la vitesse peut, selon les machines, atteindre plusieurs dizaines de milliers de tours par minute. Les efforts admissibles augmentent, les vitesses progressent, et la répétabilité atteint des niveaux inaccessibles à l’opérateur le plus expérimenté. La fraise machine est conçue pour ces sollicitations : elle est plus rigide, mieux équilibrée, et taillée selon des géométries adaptées aux conditions de coupe automatisées.

Fraises pour fraiseuses conventionnelles

La fraiseuse conventionnelle, qu’elle soit horizontale, verticale ou universelle, équipe encore les ateliers de prototypage et de petite série. On y monte une gamme étendue d’outils. Les fraises deux tailles, dont les arêtes coupent simultanément en bout et sur la périphérie, conviennent à la réalisation de poches, de rainures et d’épaulements. Les fraises trois tailles, en forme de disque tranchant sur ses deux faces et sur sa périphérie, exécutent des rainures profondes et des dégagements latéraux. Les fraises à surfacer, de plus grand diamètre, planent les faces ; les fraises queue d’aronde et en T réalisent des profils particuliers de glissière.

Pour l’horlogerie, ces fraises sont déclinées en versions miniaturisées, à queue normalisée, et bénéficient des mêmes nuances de carbure ou d’acier rapide qu’en mécanique générale, parfois revêtues pour faire face à l’usinage d’aciers spéciaux ou de bronzes durs.

Fraises pour centres d’usinage à commande numérique

Les centres d’usinage à commande numérique, à trois, quatre ou cinq axes, ont profondément renouvelé la production horlogère depuis la fin du XXᵉ siècle. Ils permettent l’usinage complet de platines, de ponts, de masses oscillantes, de boîtes de montre, etc., à partir d’ébauches brutes, en enchaînant les opérations avec un seul ancrage de la pièce. Les fraises associées sont en général en métal dur monobloc, revêtues, à géométrie optimisée pour des vitesses de rotation très élevées — parfois plusieurs dizaines de milliers de tours par minute sur les broches à haute fréquence.

Parmi ces outils, on distingue les fraises à queue cylindrique pour le contournage et le surfaçage, les fraises hémisphériques pour les surfaces complexes (notamment les profils 3D des boîtes de forme), les fraises à graver pour les inscriptions et les décors fins, et les fraises pour rainurage. La microlubrification ou l’huile de coupe entière, choisies selon le matériau et l’état de surface visé, accompagnent généralement la coupe. Sur cinq axes, l’orientation continue de la fraise par rapport à la pièce autorise des géométries d’outils raccourcis, plus rigides, et des accessibilités impossibles à atteindre sur trois axes.

3. Les fraises à tailler les engrenages

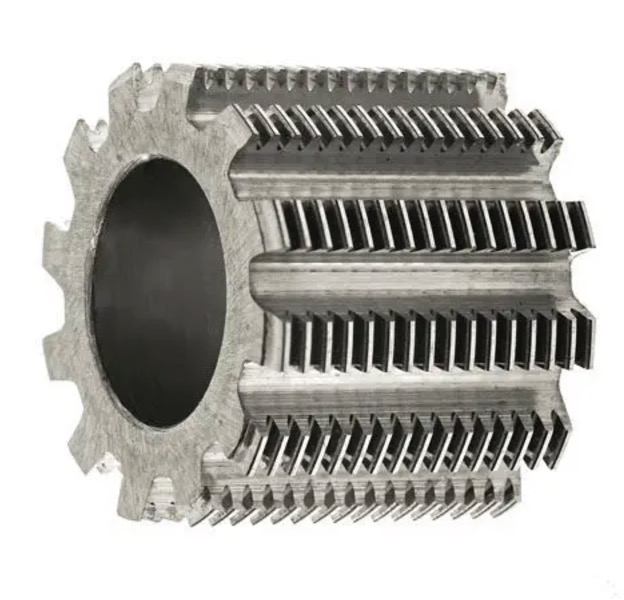

Fraise mère pour taillage par génération

Le taillage des roues et des pignons constitue l’opération la plus emblématique de la mécanique horlogère. La qualité de l’engrènement — donc la transmission régulière du couple depuis le ressort moteur jusqu’à l’organe régulateur — dépend directement de la précision du profil de denture. Le choix des fraises et des procédés est ici régi par des normes spécifiques à l’horlogerie, notamment les normes NIHS (Normes de l’industrie horlogère suisse) qui définissent profils, modules et tolérances.

Le profil épicycloïdal

Contrairement à la mécanique industrielle générale, qui privilégie le profil en développante de cercle, l’horlogerie utilise traditionnellement un profil épicycloïdal (parfois qualifié de « profil horloger »). La tête de dent suit une courbe épicycloïdale tandis que le pied est radial. Ce choix s’explique par des considérations propres aux petits modules : meilleur rendement à faible couple, sensibilité moindre aux variations d’entraxe et aptitude à fonctionner avec très peu de lubrification. Plus récemment, des profils dérivés ou hybrides — parfois à développante modifiée pour certaines applications — coexistent avec le profil traditionnel, particulièrement dans les pignons à haute densité de couple ou dans les rouages de remontage.

Fraises modules à profil constant

La méthode la plus simple pour tailler un engrenage est le fraisage à diviseur. Une fraise dont le profil reproduit exactement la forme de l’entre-dent passe successivement dans chaque creux, la pièce étant indexée par un appareil diviseur. Ces fraises, dites fraises modules, sont définies par leur module (rapport du diamètre primitif au nombre de dents), leur nombre de dents de référence et leur profil. En horlogerie, les modules courants vont de 0,05 à environ 0,50 mm. Le procédé reste utilisé pour les petites séries, les prototypes et les reprises sur pièces existantes, car il est simple à mettre en œuvre et n’exige pas de machine spécialisée.

Taillage par génération et fraises-mères

Pour les grandes séries, et lorsque la précision du profil doit être maximale, on recourt au taillage par génération. Le procédé le plus répandu est le taillage à la fraise-mère, ou hobbing : une fraise hélicoïdale, dont les arêtes représentent la crémaillère génératrice de la denture, engrène en continu avec l’ébauche de la roue. Le mouvement relatif de roulement, combiné à l’avance de la fraise, génère la forme exacte des dents flanc par flanc. Ce procédé produit des dentures de haute qualité, géométriquement très régulières, à des cadences élevées.

Le taillage par génération existe également sous forme de mortaisage par couteau-pignon (procédé Fellows) ou par couteau à crémaillère, particulièrement adapté à certaines géométries telles que les engrenages intérieurs ou les roues à épaulement. Ces machines, longtemps construites par des fabricants spécialisés helvétiques et étrangers, restent au cœur des ateliers de fabrication de mobiles horlogers.

Finition des dentures

Après taillage, les dentures horlogères font le plus souvent l’objet d’opérations de finition. Le brunissage des pignons en acier, effectué par des galets durs qui écrouissent la surface des flancs sans enlèvement de matière, améliore considérablement l’état de surface et la résistance à l’usure. Pour les roues en laiton ou en alliage cuivreux, des opérations de rectification ou de rodage à la pâte abrasive complètent éventuellement le travail. Ces étapes ne relèvent plus à proprement parler du fraisage, mais elles forment avec le taillage un ensemble indissociable dans la fabrication d’un mobile précis.

Critères de choix d’une fraise

La sélection d’une fraise, qu’elle soit destinée à la main ou à la machine, repose sur l’examen conjoint de plusieurs paramètres. Le matériau de la pièce détermine la nuance de coupe nécessaire — acier rapide pour les laitons et alliages tendres, métal dur revêtu pour les aciers trempés et les superalliages, rubis synthétique pour les retouches abrasives très fines. La géométrie recherchée commande le profil de l’outil (cylindrique, sphérique, conique, de forme, en disque). Le diamètre, choisi en accord avec le plus petit rayon de la pièce, doit rester le plus grand possible pour préserver la rigidité de l’outil et donc la qualité de surface. Enfin, la nature de l’opération (ébauche ou finition) oriente vers une fraise à grande capacité d’évacuation des copeaux ou, au contraire, vers une fraise à fort taux de polissage de la matière.

L’expérience de l’horloger ou du programmeur d’usinage intervient à chaque étape : choix de la vitesse de coupe, de l’avance par dent, de la profondeur de passe, de la lubrification. Une fraise bien adaptée mais mal employée produira un résultat médiocre ; à l’inverse, une fraise modeste mais maîtrisée peut suffire pour un grand nombre de travaux courants.

Conclusion

Les fraises occupent une position charnière entre l’outillage manuel traditionnel et la production industrielle moderne. Petites fraises de forme, fraises boules ou fraises à roulettes manipulées à main levée sur une pièce ancienne témoignent d’une pratique séculaire ; fraises en carbure revêtu lancées à très haute vitesse sur un centre d’usinage cinq axes incarnent l’horlogerie contemporaine. Entre les deux, les fraises à tailler les engrenages — fraises modules ou fraises-mères — perpétuent une tradition technique typiquement horlogère : celle des profils épicycloïdaux, des modules infimes et des tolérances mesurées en micromètres.
