A ALAVANCA PUXADORA

MENU

1. Descrição geral

A alavanca puxadora pertence normalmente aos mecanismos de corda e de acerto das horas. É uma alavanca acionada pela haste de corda que permite comutar e manter a alavanca basculante nas suas duas posições (corda e acerto de hora). Além disso, a alavanca puxadora mantém a haste de corda fixada ao movimento.

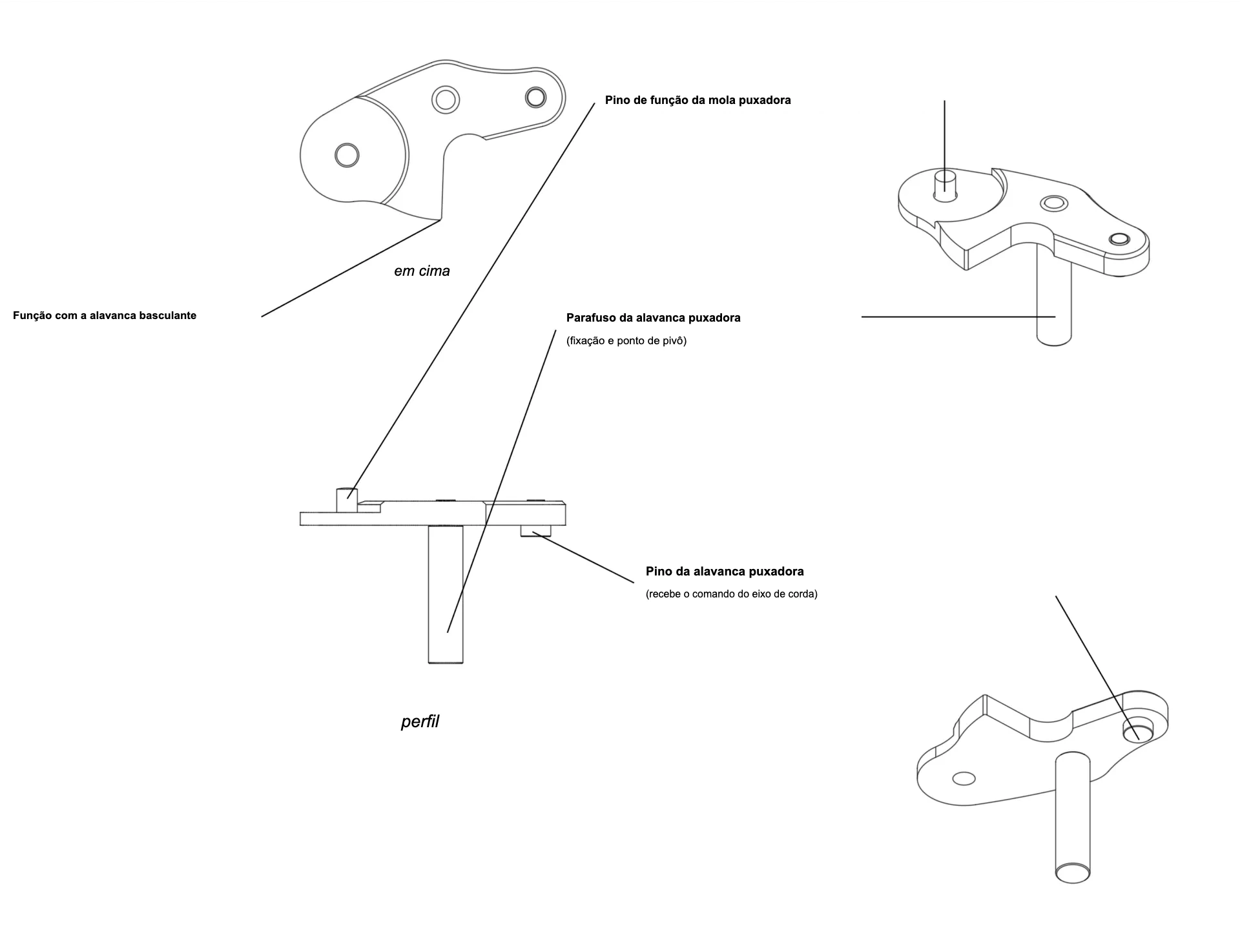

Figura 1

Esquema de uma alavanca puxadora

Clique na miniatura para ampliá-la

Figura 2

Alavanca basculante entre o mecanismo de corda e o acerto de hora

Clique na animação para ampliá-la

2. Histórico

A alavanca puxadora surge em 1847 com a invenção do corda de alavanca basculante de Antoine Le Coultre. Ela permite desde então comutar o comando da coroa entre o mecanismo de corda e o mecanismo de acerto da hora, no mínimo.

As principais evoluções trazidas à invenção de Le Coultre consistiram em multiplicar as funções ajustáveis pela coroa. Assim, a função da alavanca puxadora e o seu perfil podem ser mais ou menos complexos.

3. Fabrico artesanal de uma alavanca puxadora

O relojoeiro começa o fabrico artesanal da alavanca puxadora gravando o seu perfil com a ajuda de uma ponta de traçar na superfície de uma placa de aço com uma espessura ligeiramente superior à do componente terminado. Em seguida, marca os furos do seu parafuso e do seu pino. Depois, corta delicadamente o contorno da alavanca puxadora com a ajuda de uma serra de recortes. Os flancos da peça são então limados para levar a alavanca puxadora à sua espessura final e no respeito absoluto da sua forma. A alavanca puxadora é depois angulada e polida com a ajuda das ferramentas habituais (limas, cabrões, polimento). Segundo as regras da arte, o artesão estira em seguida os traços dos flancos da peça (acabamento acetinado) e o plano que resta na superfície superior da alavanca puxadora.

Quando a alavanca puxadora está próxima das suas cotas finais, o relojoeiro ajusta a função que liga a alavanca puxadora à alavanca basculante pré-montando os dois componentes na platina. Mais do que a cota de um desenho, é tipicamente uma ação para a qual o olho e a mão do artesão continuam a ser as melhores ferramentas. O batente da alavanca puxadora pode então ser cravado. Os tratamentos térmicos e as operações de branqueamento seguem-se, e a alavanca puxadora está então pronta para ser montada.

4. Fabricação semi-industrial de uma alavanca puxadora

Para otimizar os custos de produção de uma peça única ou de uma pequena série de componentes, a eletroerosão é aqui particularmente interessante. Os custos de implementação e o tempo de passagem na máquina permanecem relativamente baixos e adaptados aos pequenos volumes de produção. Além disso, esta tecnologia permite cortar perfis complexos e finos sem exercer a menor tensão mecânica sobre o componente durante o seu fabrico. Em relação ao método artesanal, o corte por eletroerosão proporciona um ganho de tempo considerável com boas repercussões nas etapas de decoração. O fim do processo de fabrico e de decoração assemelha-se ao método artesanal ou ao nível dos acabamentos exigidos.

5. Produção industrial de uma alavanca puxadora

Uma produção em grande(s) série(s) justifica o investimento numa estampa (ferramenta de estampagem) para fabricar alavancas puxadoras a um custo otimizado. O contorno alargado do perfil é assim estampado diretamente numa faixa de aço com uma espessura ligeiramente superior à do componente terminado por uma prensa de estampagem. Etapas manuais permanecem, no entanto, incontornáveis. É necessário levar a alavanca basculante às suas cotas finais (perfil e espessura), ao mesmo tempo que se lhe conferem os acabamentos e as decorações desejadas (acabamento acetinado, angulação etc.).
